LEDs do conjunto de placa-mãe
As ilustrações a seguir mostram os LEDs (diodos emissores de luz) no conjunto de placa-mãe.
LEDs da placa do processador

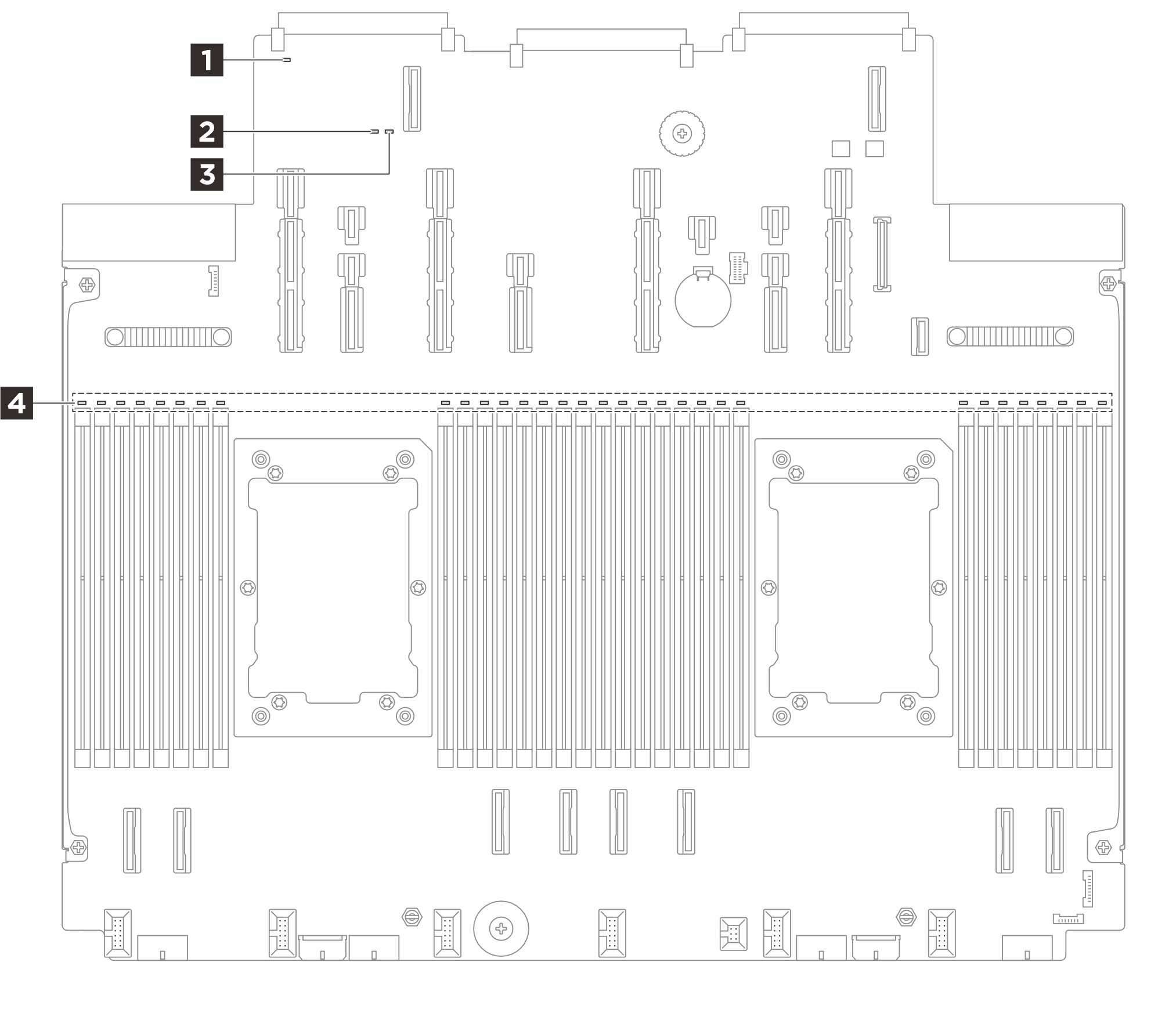

Figura 1. LEDs na placa do processador ![]() | 1 LED de erro de sistema (amarelo) 2 LED de status do sistema (verde) |
1 LED de erro de sistema (amarelo) | |
---|---|
Descrição | Quando esse LED amarelo estiver aceso, um ou mais LEDs no servidor também poderão acender para direcioná-lo à origem do erro. |
Ação | Verifique os logs do sistema ou os LEDs de erro interno para identificar a peça com falha. Para obter mais informações, consulte LEDs e botões do painel frontal do operador. |
2 LED de status do sistema (verde) | |
---|---|
Descrição | O LED de status do sistema indica o status de funcionamento do sistema.
|
Ação |
|
3 LED de pulsação FPGA (verde) | |
---|---|
Descrição | O LED de pulsação do FPGA ajuda a identificar o status do FPGA.
|
Ação | Se o LED de pulsação do FPGA estiver sempre apagado ou aceso, faça o seguinte:
|
4 LEDs de erro de DIMM (âmbar) | |
---|---|
Descrição | Quando um LED de erro do módulo de memória está aceso, ele indica que o módulo de memória correspondente falhou. |
Ação | Para obter mais informações, consulte Problemas com a memória. |
LEDs da placa de E/S do sistema

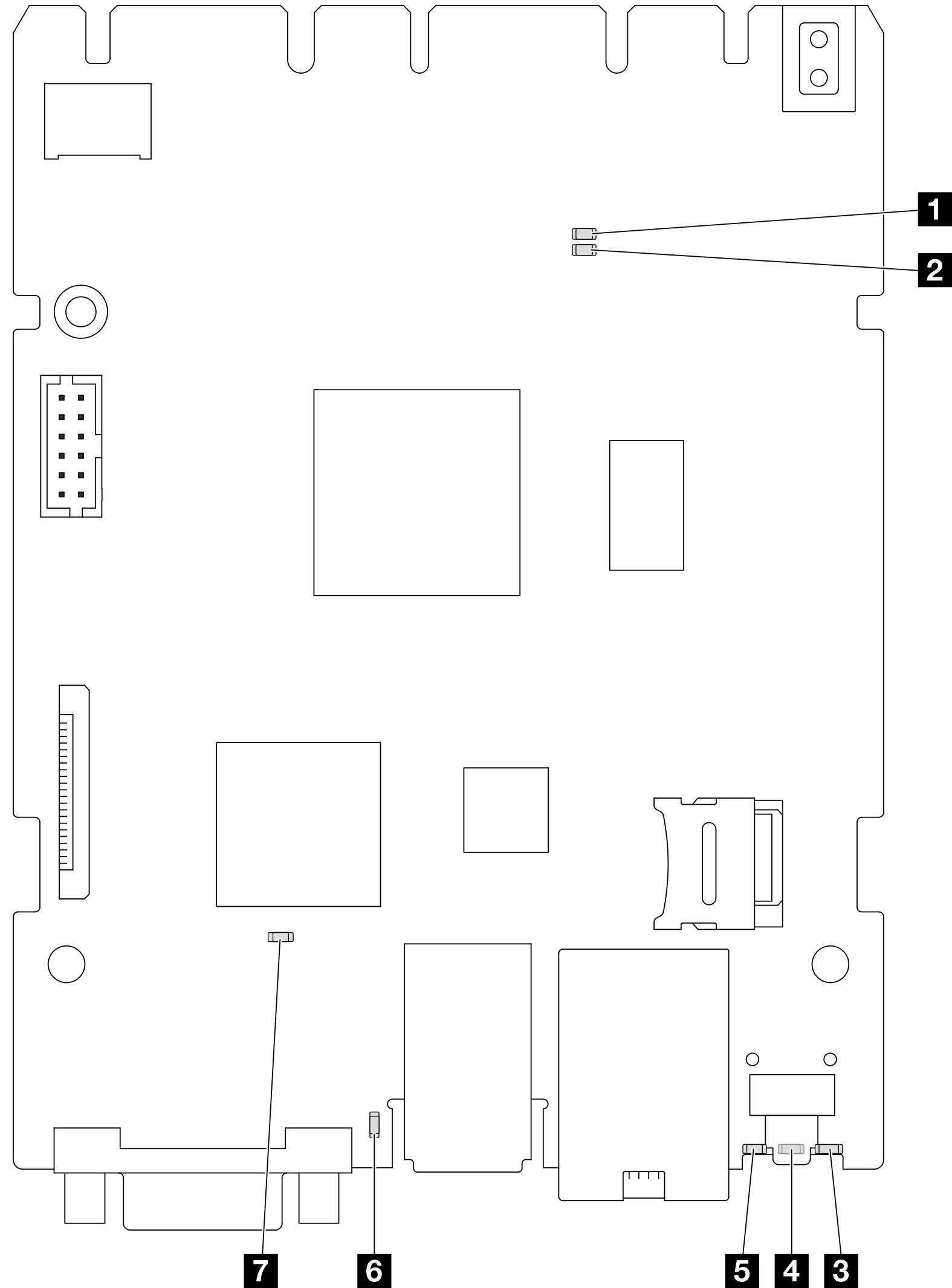

Figura 2. LEDs na placa de E/S do sistema (DC-SCM) ![]() | 4 LED de erro de sistema (amarelo) |
Cenário | 1 LED AP0 | 2 LED AP1 | 3 LED de falha RoT | 7 LED de pulsação SCM FPGA | 6 LED de pulsação XCC | Ações |
---|---|---|---|---|---|---|
Falha fatal de firmware do RoT Security Module | Apagado | Apagado | Aceso | N/D | N/D | Substitua a placa de E/S do sistema. |
Piscando | N/D | Aceso | N/D | N/D | Substitua a placa de E/S do sistema. | |
Piscando | N/D | Aceso | Aceso | N/D | Substitua a placa de E/S do sistema. | |
Sem energia do sistema (LED de pulsação FPGA apagado) | Apagado | Apagado | Apagado | Apagado | Apagado | Se a energia CA estiver ativa, mas o conjunto de placa-mãe não tiver energia:
|
Erro recuperável de firmware do XCC | Piscando | N/D | Apagado | N/D | N/D | Somente informações. Nenhuma ação é necessária. |
O firmware do XCC está recuperado de um erro | Piscando | N/D | Apagado | N/D | N/D | Somente informações. Nenhuma ação é necessária. |
Falha de autenticação de firmware UEFI | N/D | Piscando | Apagado | N/D | N/D | Somente informações. Nenhuma ação é necessária. |
O firmware UEFI foi recuperado da falha de autenticação | N/D | Aceso | Apagado | N/D | N/D | Somente informações. Nenhuma ação é necessária. |
O sistema está OK (o LED de pulsação do FPGA está aceso) | Aceso | Aceso | Apagado | Aceso | Aceso | Somente informações. Nenhuma ação é necessária. |
4 LED de erro de sistema (amarelo) | |
---|---|
Descrição | Quando esse LED amarelo estiver aceso, um ou mais LEDs no servidor também poderão acender para direcioná-lo à origem do erro. |
Ação | Verifique os logs do sistema ou os LEDs de erro interno para identificar a peça com falha. Para obter mais informações, consulte LEDs e botões do painel frontal do operador. |
5 LED de ID do sistema (azul) | |
---|---|
Descrição | O LED frontal de ID do sistema ajuda a localizar o servidor. |
Ação | Cada vez que você pressionar o botão de ID do sistema, o estado (aceso, piscando ou apagado) dos LEDs de ID do sistema será alterado. |
6 LED de pulsação do XCC (verde) | |
---|---|
Descrição | O LED de pulsação do XCC ajuda a identificar o status do XCC.
|
Ação |
|
