LED del conjunto de la placa del sistema
Las siguientes ilustraciones muestran los diodos emisores de luz (LED) del conjunto de la placa del sistema.
LED de la placa del procesador
Figura 1. LED de la placa del procesador ![]() | 1 LED de error del sistema (amarillo) 2 LED de estado del sistema (verde) |
1 LED de error del sistema (amarillo) | |
---|---|
Descripción | Cuando este LED amarillo se ilumina, es posible que también se iluminen uno o más LED del servidor para indicarle el origen del error. |
Acción | Compruebe los registros del sistema o los LED de error internos para identificar la pieza que ha fallado. Para obtener más información, consulte LED y botones del panel frontal del operador. |
2 LED de estado del sistema (verde) | |
---|---|
Descripción | El LED de estado del sistema indica el estado de funcionamiento del sistema.
|
Acción |
|
3 LED de pulsación FPGA (verde) | |
---|---|
Descripción | El LED de pulsación del FPGA le ayuda a identificar el estado de FPGA.
|
Acción | Si el LED de pulsación del FPGA siempre está apagado o siempre está encendido, haga lo siguiente:
|
4 LED de error de DIMM (ámbar) | |
---|---|
Descripción | Cuando un LED de error de módulo de memoria se ilumina, indica que el módulo de memoria correspondiente ha presentado fallas. |
Acción | Para obtener más información, consulte Problemas de memoria. |
LED de la placa de E/S del sistema

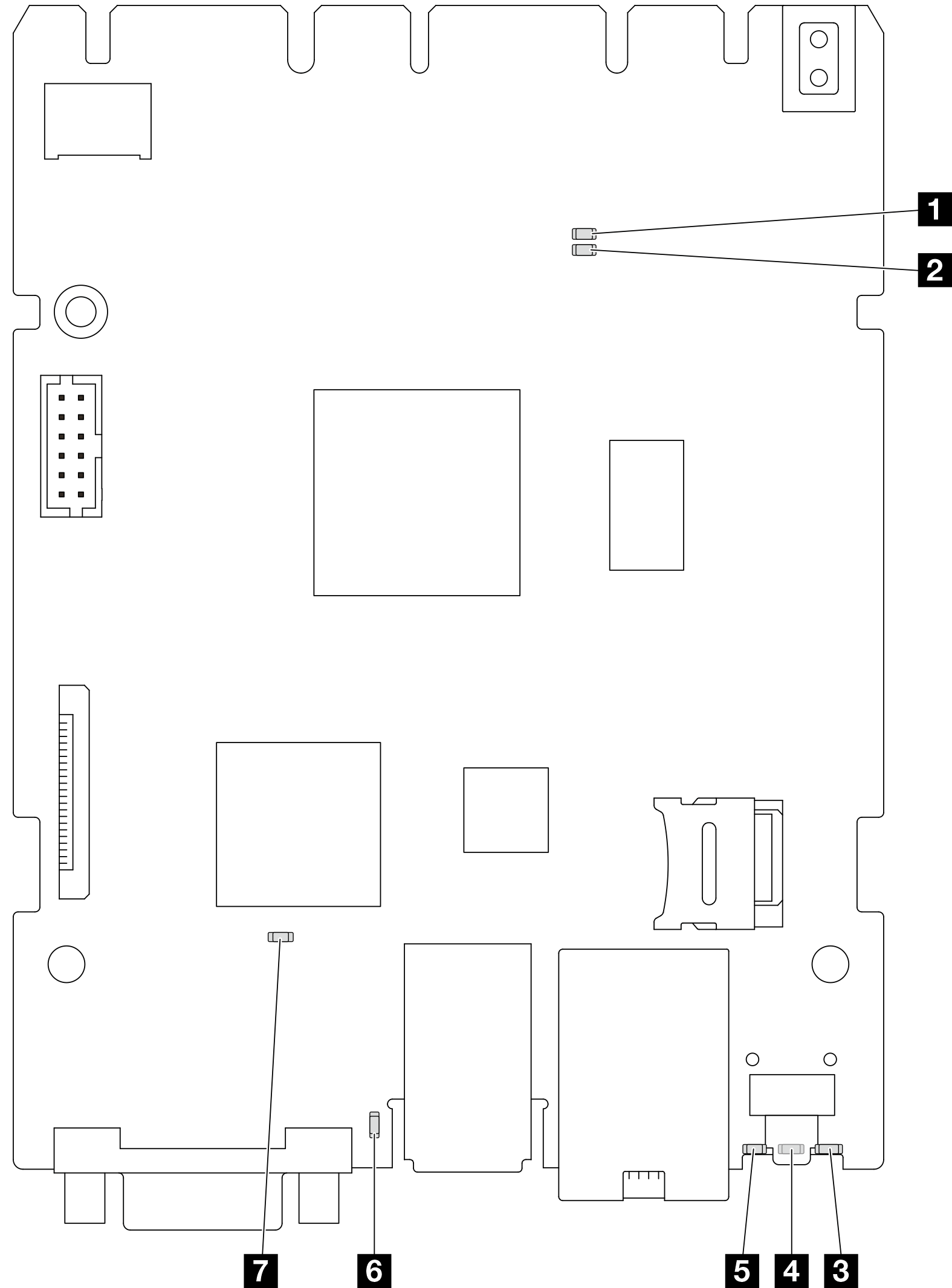

Figura 2. LED de la placa de E/S del sistema (DC-SCM) ![]() | 3 LED de error de RoT (amarillo) 4 LED de error del sistema (amarillo) 5 LED de ID del sistema (azul) |
Escenario | 1 LED AP0 | 2 LED AP1 | 3 LED de error de RoT | 7 LED de pulsación FPGA del SCM | 6 LED de pulsación del XCC | Acciones |
---|---|---|---|---|---|---|
Error fatal del firmware y módulo de seguridad de RoT | Apagado | Apagado | Encendido | N/A | N/A | Sustituya la placa de E/S del sistema. |
Parpadear | N/A | Encendido | N/A | N/A | Sustituya la placa de E/S del sistema. | |
Parpadear | N/A | Encendido | Encendido | N/A | Sustituya la placa de E/S del sistema. | |
Sin alimentación del sistema (LED de pulsación del FPGA desactivado) | Apagado | Apagado | Apagado | Apagado | Apagado | Si la alimentación de CA está activada, pero el conjunto de la placa del sistema no tiene energía, entonces:
|
Error recuperable del firmware del XCC | Parpadear | N/A | Apagado | N/A | N/A | Solo informativo. No se requiere ninguna acción. |
El firmware XCC se recupera de un error | Parpadear | N/A | Apagado | N/A | N/A | Solo informativo. No se requiere ninguna acción. |
Error en la autenticación del firmware de la UEFI | N/A | Parpadear | Apagado | N/A | N/A | Solo informativo. No se requiere ninguna acción. |
El firmware de la UEFI se recupera de un error de autenticación | N/A | Encendido | Apagado | N/A | N/A | Solo informativo. No se requiere ninguna acción. |
El sistema está correcto (el LED de pulsación del FPGA está activado) | Encendido | Encendido | Apagado | Encendido | Encendido | Solo informativo. No se requiere ninguna acción. |
4 LED de error del sistema (amarillo) | |
---|---|
Descripción | Cuando este LED amarillo se ilumina, es posible que también se iluminen uno o más LED del servidor para indicarle el origen del error. |
Acción | Compruebe los registros del sistema o los LED de error internos para identificar la pieza que ha fallado. Para obtener más información, consulte LED y botones del panel frontal del operador. |
5 LED de ID del sistema (azul) | |
---|---|
Descripción | Los LED frontales de ID del sistema le ayudan a ubicar el servidor. |
Acción | Cada vez que se presiona el botón de ID del sistema, el estado de ambos LED de ID del sistema cambia, y su estado puede ser encendido, parpadeante o apagado. |
6 LED de pulsación XCC (verde) | |
---|---|
Descripción | El LED de pulsación del XCC le ayuda a identificar el estado de XCC.
|
Acción |
|
