主板组合件 LED

下图显示了主板组合件上的 LED。

处理器板 LED​

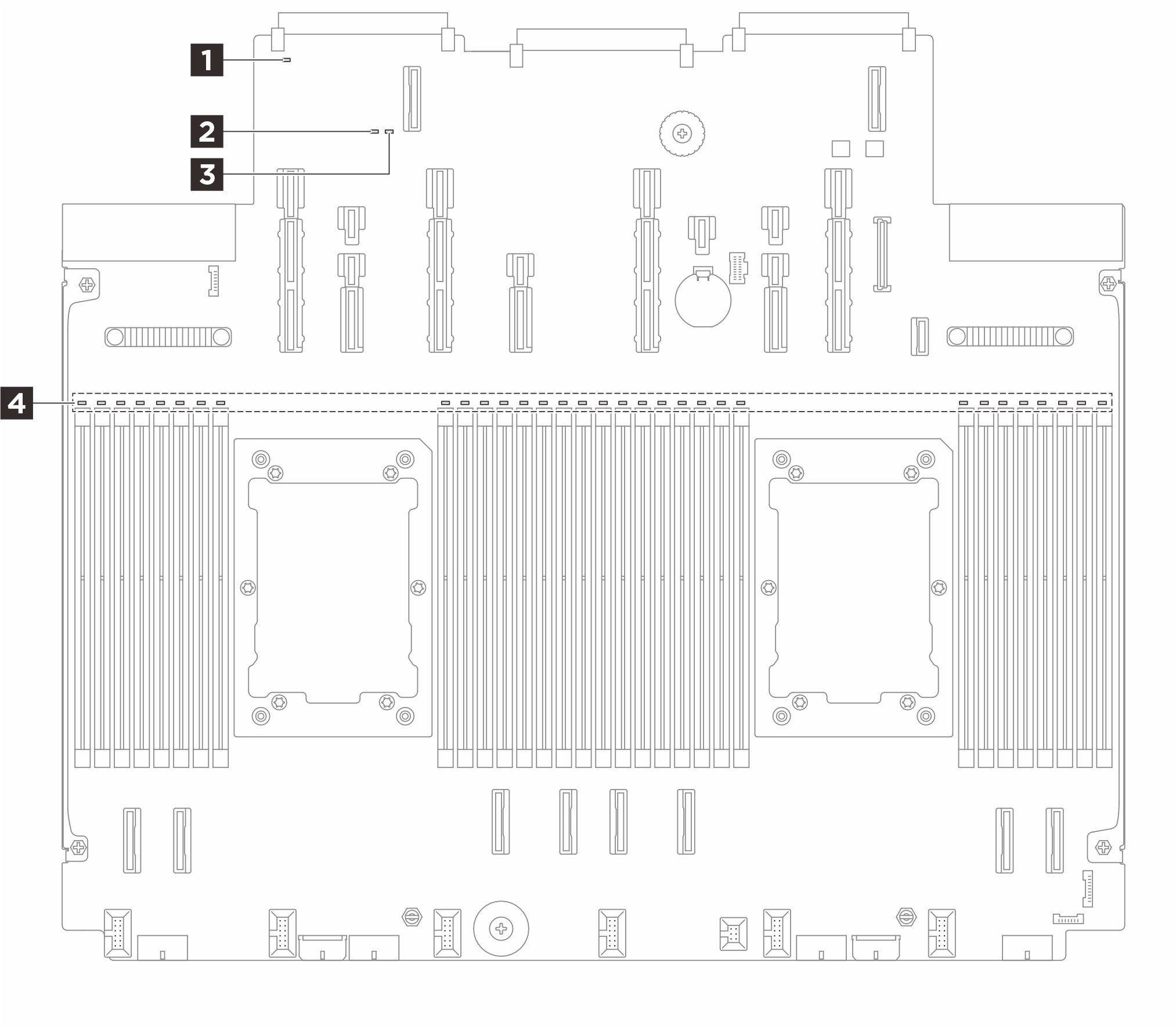

图 1. 处理器板上的 LED
LEDs on the processor board

1 系统错误 LED（黄色）

2 系统状态 LED（绿色）

3 FPGA 脉动信号 LED（绿色）

4 DIMM 错误 LED（琥珀色）

1 系统错误 LED（黄色）

描述如果此黄色 LED 点亮，则服务器中可能还会有一个或多个其他 LED 点亮以指导您找到错误来源。
操作查看系统日志或内部错误 LED 以确定故障部件。如需更多信息，请参阅正面操作员面板上的 LED 和按钮。

2 系统状态 LED（绿色）

描述系统状态 LED 指示系统的工作状态。

  • 快速闪烁（大约每秒闪烁四次）：电源故障或正在等待 XCC 电源权限准备就绪。

  • 缓慢闪烁（大约每秒闪烁一次）：关闭电源并准备打开电源（待机状态）。

  • 点亮：电源开启。

操作

  • 如果系统状态 LED 快速闪烁超过 5 分钟且无法开机，请检查 XCC 脉动信号 LED 并执行 XCC 脉动信号 LED 的操作。

  • 如果系统状态 LED 保持熄灭或快速闪烁（大约每秒闪烁四次）并且前面板上的系统错误 LED 亮起（黄色），则表示系统处于电源故障状态。执行以下操作：

    1. 重插电源线。

    2. 一次卸下一个已安装的适配器/设备，直至达到最低调试配置。

    3. （仅限经过培训的技术人员）如果问题仍然存在，请捕获 FFDC 日志，并更换处理器板。

    4. 如果问题仍然存在，请与 Lenovo 支持机构联系。

3 FPGA 脉动信号 LED（绿色）

描述FPGA 脉动信号 LED 可帮助您确定 FPGA 状态。

  • 闪烁（大约每秒闪烁一次）：FPGA 工作正常。

  • 点亮或熄灭：FPGA 不工作。

操作

如果 FPGA 脉动信号 LED 始终处于熄灭或常亮状态，请执行以下操作：

  1. 更换处理器板。

  2. 如果问题仍然存在，请与 Lenovo 支持机构联系。

4 DIMM 错误 LED（琥珀色）

描述当内存条错误 LED 点亮时，表示相应内存条发生故障。
操作

如需更多信息，请参阅内存问题。

系统 I/O 板 LED​

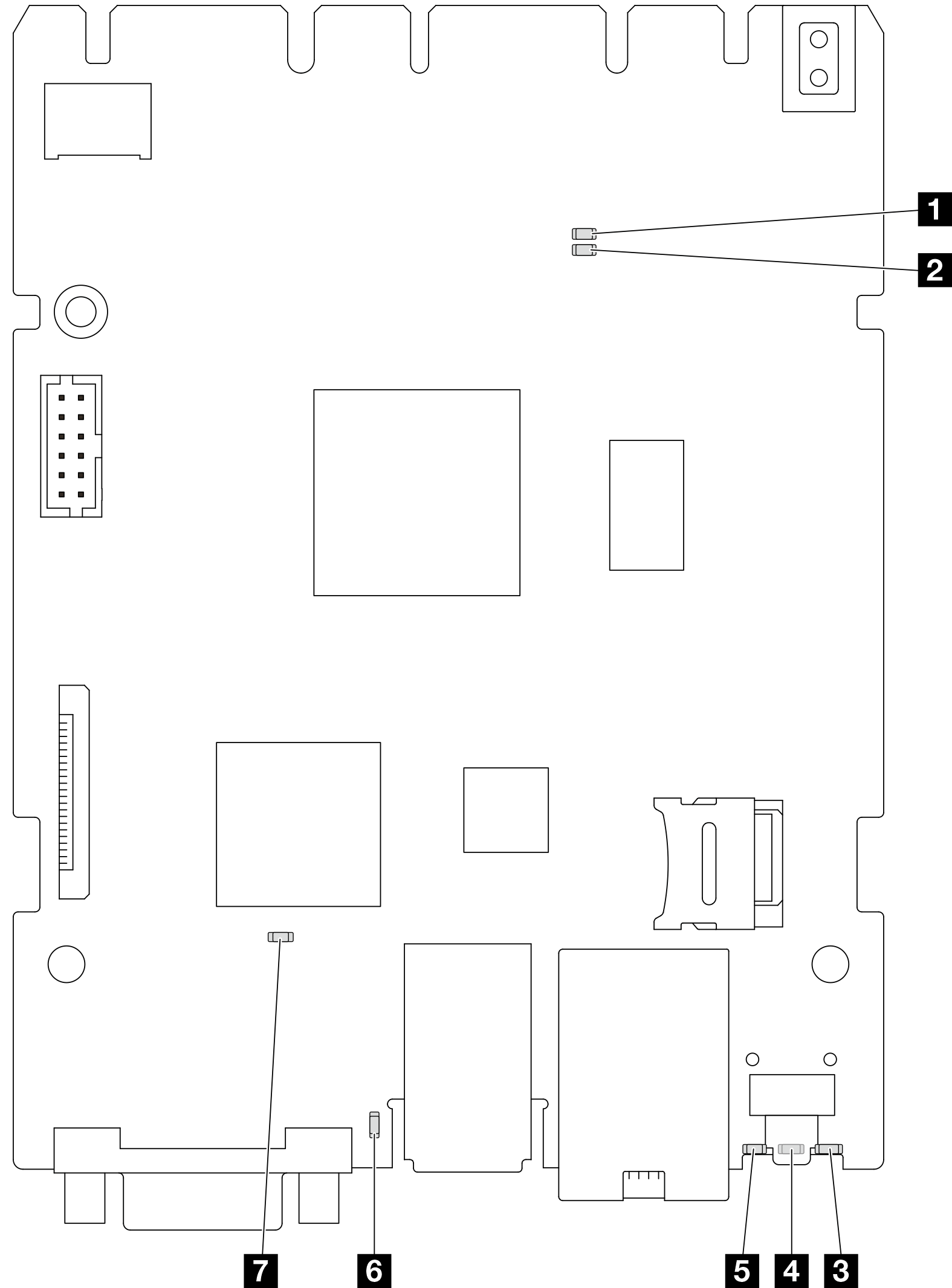

图 2. 系统 I/O 板（DC-SCM）上的 LED
LEDs on the system I/O board

1 AP0 LED（绿色）

2 AP1 LED（绿色）

3 RoT 故障 LED（黄色）

4 系统错误 LED（黄色）

5 系统标识 LED（蓝色）

6 XCC 脉动信号 LED（绿色）

7 SCM FPGA 脉动信号 LED（绿色）

表 1. LED 描述
场景1 AP0 LED2 AP1 LED3 RoT 故障 LED7 SCM FPGA 脉动信号 LED6 XCC 脉动信号 LED操作
RoT 安全模块致命固件故障熄灭熄灭点亮不适用不适用更换系统 I/O 板。
闪烁不适用点亮不适用不适用更换系统 I/O 板。
闪烁不适用点亮点亮不适用更换系统 I/O 板。
无系统电源（FPGA 脉动信号 LED 熄灭）熄灭熄灭熄灭熄灭熄灭如果交流电源已打开，但主板组合件未通电，请执行以下操作：

  1. 检查电源模块单元（PSU）或电源插转卡板（PIB）（如果有）。如果 PSU 或 PIB 有任何错误，请进行更换。

  2. 如果 PSU 或 PIB 正常，请执行以下操作：

    1. 更换系统 I/O 板。

    2. 更换处理器板。

XCC 固件可恢复错误闪烁不适用熄灭不适用不适用仅供参考。无需进行任何操作。
XCC 固件已从错误中恢复正常闪烁不适用熄灭不适用不适用仅供参考。无需进行任何操作。
UEFI 固件认证失败不适用闪烁熄灭不适用不适用仅供参考。无需进行任何操作。
UEFI 固件已从认证失败中恢复正常不适用点亮熄灭不适用不适用仅供参考。无需进行任何操作。
系统正常（FPGA 脉动信号 LED 点亮）点亮点亮熄灭点亮点亮仅供参考。无需进行任何操作。

4 系统错误 LED（黄色）

描述如果此黄色 LED 点亮，则服务器中可能还会有一个或多个其他 LED 点亮以指导您找到错误来源。
操作查看系统日志或内部错误 LED 以确定故障部件。如需更多信息，请参阅正面操作员面板上的 LED 和按钮。

5 系统标识 LED（蓝色）

描述正面系统标识 LED 可帮助您确定服务器的位置。
操作每次按系统标识按钮时，这两个系统标识 LED 的状态都将改变；状态可以是点亮、闪烁或熄灭。

6 XCC 脉动信号 LED（绿色）

描述XCC 脉动信号 LED 可帮助您确定 XCC 状态。

  • 闪烁（大约每秒闪烁一次）：XCC 工作正常。

  • 以其他速度闪烁或常亮：XCC 处于初始阶段或工作异常。

  • 熄灭：XCC 不工作。

操作

  • 如果 XCC 脉动信号 LED 始终处于熄灭或常亮状态，请执行以下操作：

    • 如果无法访问 XCC，请执行以下操作：

      1. 重插电源线。

      2. 检查并确保系统 I/O 板安装正确。（仅限经过培训的技术人员）如果需要，请重新安装。

      3. （仅限经过培训的技术人员）更换系统 I/O 板。

    • 如果可以访问 XCC，请更换系统 I/O 板。

  • 如果 XCC 脉动信号 LED 始终快速闪烁超过 5 分钟，请执行以下操作：

    1. 重插电源线。

    2. 检查并确保系统 I/O 板安装正确。（仅限经过培训的技术人员）如果需要，请重新安装。

    3. （仅限经过培训的技术人员）更换系统 I/O 板。

  • 如果 XCC 脉动信号 LED 始终缓慢闪烁超过 5 分钟，请执行以下操作：

    1. 重插电源线。

    2. 检查并确保系统 I/O 板安装正确。（仅限经过培训的技术人员）如果需要，请重新安装。

    3. 如果问题仍然存在，请与 Lenovo 支持机构联系。
