主機板組件 LED

下圖顯示主機板組件上的發光二極體 (LED)。

處理器板 LED​

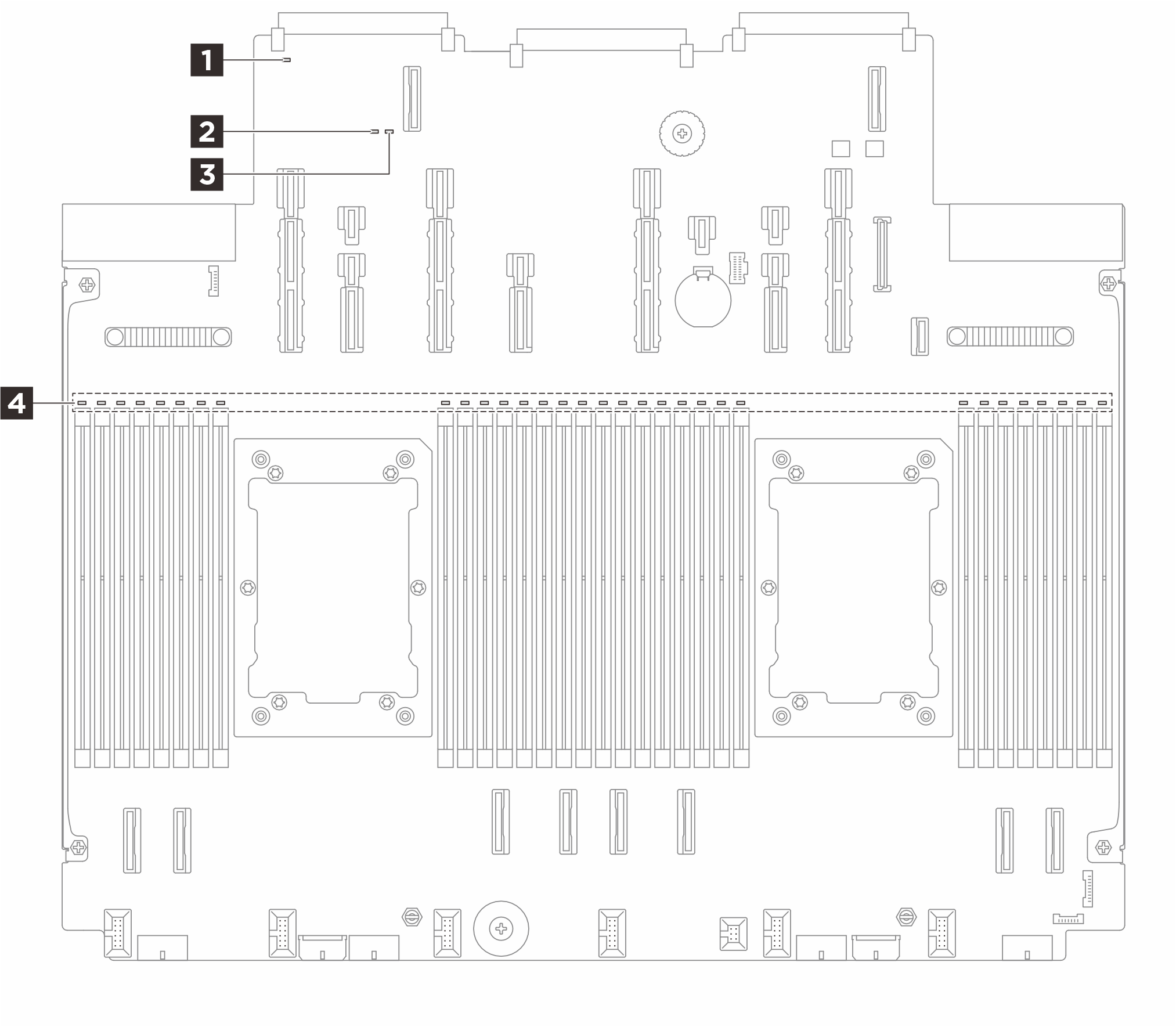

圖 1. 處理器板上的 LED
LEDs on the processor board

1 系統錯誤 LED（黃色）

2 系統狀態 LED（綠色）

3 FPGA 活動訊號 LED（綠色）

4 DIMM 錯誤 LED（琥珀色）

1 系統錯誤 LED（黃色）

說明當此黃色 LED 亮起時，伺服器中可能還會有一個或多個 LED 亮起，以指引您找出錯誤來源。
動作查看系統日誌或內部錯誤 LED 以找出故障零件。如需相關資訊，請參閱前方操作面板 LED 和按鈕。

2 系統狀態 LED（綠色）

說明系統狀態 LED 指出系統的運作狀態。

  • 快速閃爍（大約每秒閃爍四次）：電源故障或正在等候 XCC 電源權限就緒。

  • 緩慢閃爍（大約每秒閃爍一次）：電源關閉，但已備妥可開啟電源（待命狀態）。

  • 亮起：電源開啟。

動作

  • 如果系統狀態 LED 快速閃爍超過 5 分鐘而且無法開啟電源，請檢查 XCC 活動訊號 LED 並遵循 XCC 活動訊號 LED 的動作執行。

  • 如果系統狀態 LED 保持熄滅或快速閃爍（約每秒閃爍四次）且前方面板上的系統錯誤 LED 亮起（黃色），則表示系統處於電源故障狀態。請執行下列動作：

    1. 重新插上電源線。

    2. 逐一卸下已安裝的配接卡/裝置，直到您達到除錯的最低配置為止。

    3. （僅限經過培訓的維修技術人員）如果問題仍然存在，請擷取 FFDC 日誌，並更換處理器板。

    4. 如果問題仍然存在，請聯絡 Lenovo 支援中心。

3 FPGA 活動訊號 LED（綠色）

說明FPGA 活動訊號 LED 可協助您識別 FPGA 狀態。

  • 閃爍（大約每秒閃爍一次）：FPGA 運作正常。

  • 亮起或熄滅：FPGA 無法運作。

動作

如果 FPGA 活動訊號 LED 始終熄滅或始終亮起，請執行下列動作：

  1. 更換處理器板。

  2. 如果問題仍然存在，請聯絡「Lenovo 支援中心」。

4 DIMM 錯誤 LED（琥珀色）

說明當記憶體模組錯誤 LED 亮起時，表示對應的記憶體模組發生故障。
動作

如需相關資訊，請參閱記憶體問題。

系統 I/O 板 LED​

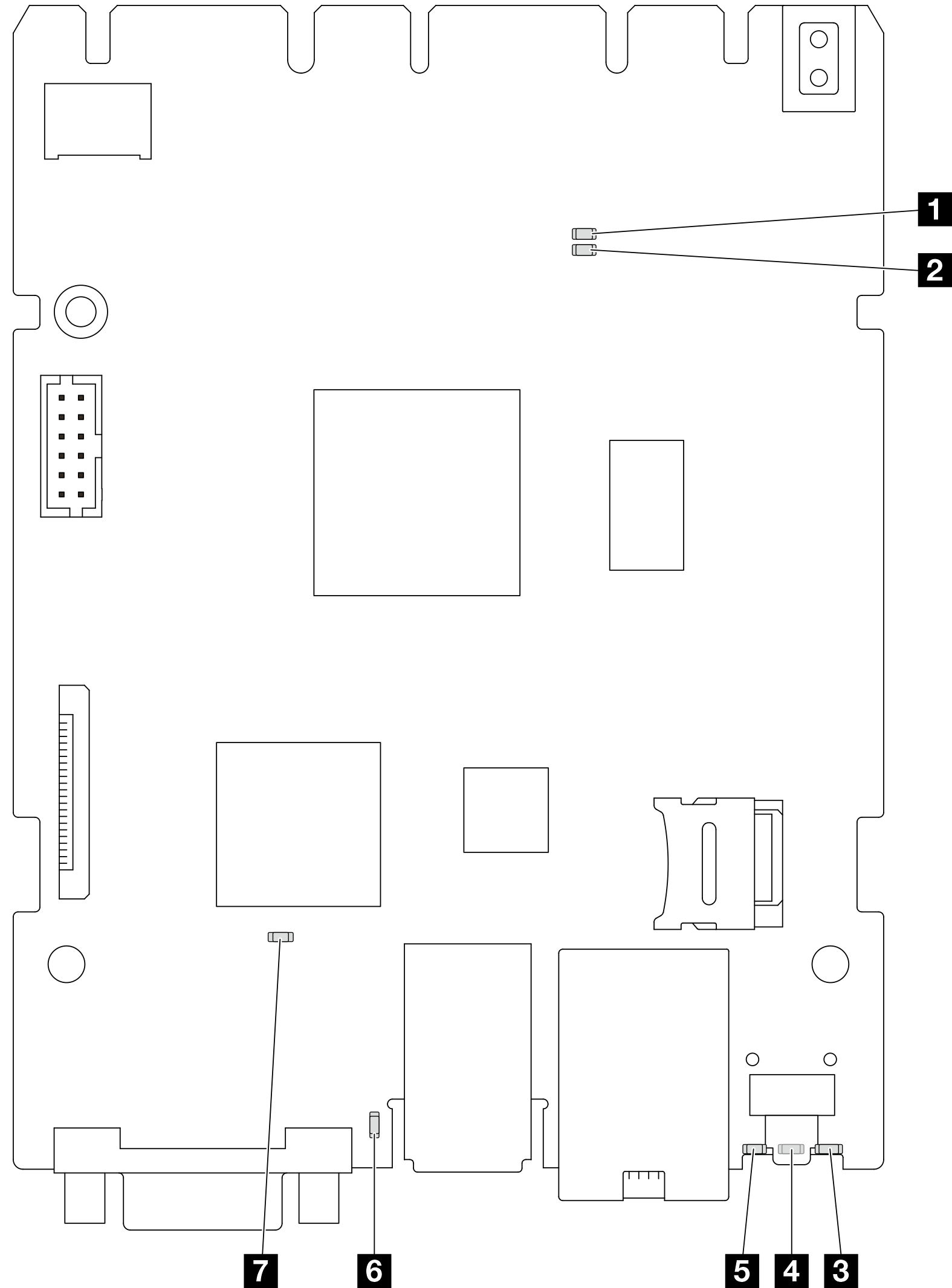

圖 2. 系統 I/O 板上的 LED (DC-SCM)
LEDs on the system I/O board

1 AP0 LED（綠色）

2 AP1 LED（綠色）

3 RoT 故障 LED（黃色）

4 系統錯誤 LED（黃色）

5 系統 ID LED（藍色）

6 XCC 活動訊號 LED（綠色）

7 SCM FPGA 活動訊號 LED（綠色）

表 1. LED 說明
案例1 AP0 LED2 AP1 LED3 RoT 故障 LED7 SCM FPGA 活動訊號 LED6 XCC 活動訊號 LED動作
RoT 安全模組嚴重韌體失效熄滅熄滅亮起不適用不適用更換系統 I/O 板。
閃爍不適用亮起不適用不適用更換系統 I/O 板。
閃爍不適用亮起亮起不適用更換系統 I/O 板。
無系統電源（FPGA 活動訊號 LED 熄滅）熄滅熄滅熄滅熄滅熄滅如果 AC 電源已開啟，但主機板組件沒有電源，則：

  1. 檢查電源供應器 (PSU) 或電源轉插板 (PIB)（如果有）。如果 PSU 或 PIB 有任何錯誤，請加以更換。

  2. 如果 PSU 或 PIB 良好，請執行下列動作：

    1. 更換系統 I/O 板。

    2. 更換處理器板。

XCC 韌體可回復錯誤閃爍不適用熄滅不適用不適用僅供參考；不需要執行任何動作。
XCC 韌體從錯誤中回復閃爍不適用熄滅不適用不適用僅供參考；不需要執行任何動作。
UEFI 韌體鑑別失敗不適用閃爍熄滅不適用不適用僅供參考；不需要執行任何動作。
UEFI 韌體從鑑別失敗中回復不適用亮起熄滅不適用不適用僅供參考；不需要執行任何動作。
系統正常（FPGA 活動訊號 LED 亮起）亮起亮起熄滅亮起亮起僅供參考；不需要執行任何動作。

4 系統錯誤 LED（黃色）

說明當此黃色 LED 亮起時，伺服器中可能還會有一個或多個 LED 亮起，以指引您找出錯誤來源。
動作查看系統日誌或內部錯誤 LED 以找出故障零件。如需相關資訊，請參閱前方操作面板 LED 和按鈕。

5 系統 ID LED（藍色）

說明正面系統 ID LED 可協助您定位該伺服器。
動作每次按下系統 ID 按鈕時，兩個系統 ID LED 的狀態都會變更；狀態可以是亮起、閃爍或熄滅。

6 XCC 活動訊號 LED（綠色）

說明XCC 活動訊號 LED 可協助您識別 XCC 狀態。

  • 閃爍（大約每秒閃爍一次）：XCC 運作正常。

  • 以其他速度閃爍或始終亮起：XCC 處於初始階段或運作異常。

  • 熄滅：XCC 無法運作。

動作

  • 如果 XCC 活動訊號 LED 始終熄滅或始終亮起，請執行下列動作：

    • 如果無法存取 XCC：

      1. 重新插上電源線。

      2. 檢查並確保系統 I/O 板已正確安裝。（僅限經過培訓的維修技術人員）如有需要，請重新安裝。

      3. （僅限經過培訓的維修技術人員）更換系統 I/O 板。

    • 如果可以存取 XCC，請更換系統 I/O 板。

  • 如果 XCC 活動訊號 LED 持續快速閃爍超過 5 分鐘，請執行下列動作：

    1. 重新插上電源線。

    2. 檢查並確保系統 I/O 板已正確安裝。（僅限經過培訓的維修技術人員）如有需要，請重新安裝。

    3. （僅限經過培訓的維修技術人員）更換系統 I/O 板。

  • 如果 XCC 活動訊號 LED 持續緩慢閃爍超過 5 分鐘，請執行下列動作：

    1. 重新插上電源線。

    2. 檢查並確保系統 I/O 板已正確安裝。（僅限經過培訓的維修技術人員）如有需要，請重新安裝。

    3. 如果問題仍然存在，請聯絡「Lenovo 支援中心」。
