ไฟ LED ส่วนประกอบแผงระบบ

ภาพประกอบต่อไปนี้จะแสดงไดโอดเปล่งแสง (LED) บนส่วนประกอบแผงระบบ

ไฟ LED ของแผงโปรเซสเซอร์​

รูปที่ 1. ไฟ LED บนแผงโปรเซสเซอร์
LEDs on the processor board

1 ไฟ LED แสดงข้อผิดพลาดของระบบ (สีเหลือง)

2 ไฟ LED แสดงสถานะระบบ (สีเขียว)

3 ไฟ LED แสดงการทำงานของ FPGA (สีเขียว)

4 ไฟ LED แสดงข้อผิดพลาดของ DIMM (เหลืองอำพัน)

1 ไฟ LED แสดงข้อผิดพลาดของระบบ (สีเหลือง)

รายละเอียดหากไฟ LED สีเหลืองนี้ติดสว่าง อาจเป็นไปได้ว่ามีไฟ LED ในตำแหน่งอื่นๆ ของเซิร์ฟเวอร์ที่ติดสว่างเช่นกัน ซึ่งจะช่วยคุณตรวจหาแหล่งที่มาของข้อผิดพลาด
การดำเนินการตรวจสอบบันทึกของระบบหรือไฟ LED แสดงข้อผิดพลาดภายใน เพื่อระบุส่วนที่ล้มเหลว โปรดดูข้อมูลเพิ่มเติมที่ ไฟ LED และปุ่มแผงตัวดำเนินการด้านหน้า

2 ไฟ LED แสดงสถานะระบบ (สีเขียว)

รายละเอียดไฟ LED แสดงสถานะระบบจะระบุสถานะการทำงานของระบบ

  • กะพริบเร็ว (ประมาณสี่ครั้งต่อวินาที): มีข้อบกพร่องทางพลังงานหรือรอสิทธิ์เปิดเครื่อง XCC

  • กะพริบช้าๆ (ประมาณหนึ่งครั้งต่อวินาที): ปิดเครื่องและพร้อมที่จะเปิดเครื่อง (สถานะสแตนด์บาย)

  • ติด: เปิดเครื่อง

การดำเนินการ

  • หากไฟ LED แสดงสถานะระบบกะพริบเร็วเกิน 5 นาที และไม่สามารถเปิดเครื่องได้ ให้ตรวจสอบไฟ LED แสดงสัญญาณการทำงานของ XCC และทำตามขั้นตอนสำหรับไฟ LED แสดงสัญญาณการทำงานของ XCC

  • หากไฟ LED แสดงสถานะของระบบดับหรือกะพริบเร็ว (ประมาณสี่ครั้งต่อวินาที) และไฟ LED แสดงข้อผิดพลาดของระบบที่แผงด้านหน้าติดสว่าง (สีเหลือง) แสดงว่าระบบอยู่ในสถานะไฟฟ้าขัดข้อง ดำเนินการดังต่อไปนี้:

    1. เสียบสายไฟอีกครั้ง

    2. ถอดอะแดปเตอร์/อุปกรณ์ที่ติดตั้งออกทีละตัว จนกว่าจะถึงการกำหนดค่าขั้นต่ำสำหรับการแก้ไขข้อบกพร่อง

    3. (ช่างเทคนิคที่ได้รับการฝึกอบรมเท่านั้น) หากปัญหายังคงมีอยู่ ให้รวบรวมบันทึก FFDC และเปลี่ยนแผงโปรเซสเซอร์

    4. หากปัญหายังคงมีอยู่ โปรดติดต่อบริการสนับสนุนของ Lenovo

3 ไฟ LED แสดงการทำงานของ FPGA (สีเขียว)

รายละเอียดไฟ LED แสดงสัญญาณการทำงานของ FPGA ช่วยในการระบุสถานะของ FPGA

  • กะพริบ (ประมาณหนึ่งครั้งต่อวินาที): FPGA ทำงานปกติ

  • ติดหรือดับ: FPGA ไม่ทำงาน

การดำเนินการ

หากไฟ LED แสดงสัญญาณการทำงานของ FPGA ดับหรือติดเสมอ ให้ทำตามขั้นตอนต่อไปนี้:

  1. เปลี่ยนแผงโปรเซสเซอร์

  2. หากยังคงมีปัญหาอยู่ โปรดติดต่อฝ่ายสนับสนุนของ Lenovo

4 ไฟ LED แสดงข้อผิดพลาดของ DIMM (เหลืองอำพัน)

รายละเอียดหากไฟ LED แสดงข้อผิดพลาดของโมดูลหน่วยความจำติดสว่าง แสดงว่าโมดูลหน่วยความจำที่มี LED ติดสว่างนั้นทำงานล้มเหลว
การดำเนินการ

โปรดดูข้อมูลเพิ่มเติมที่ ปัญหาเกี่ยวกับหน่วยความจำ

ไฟ LED แผง I/O ระบบ​

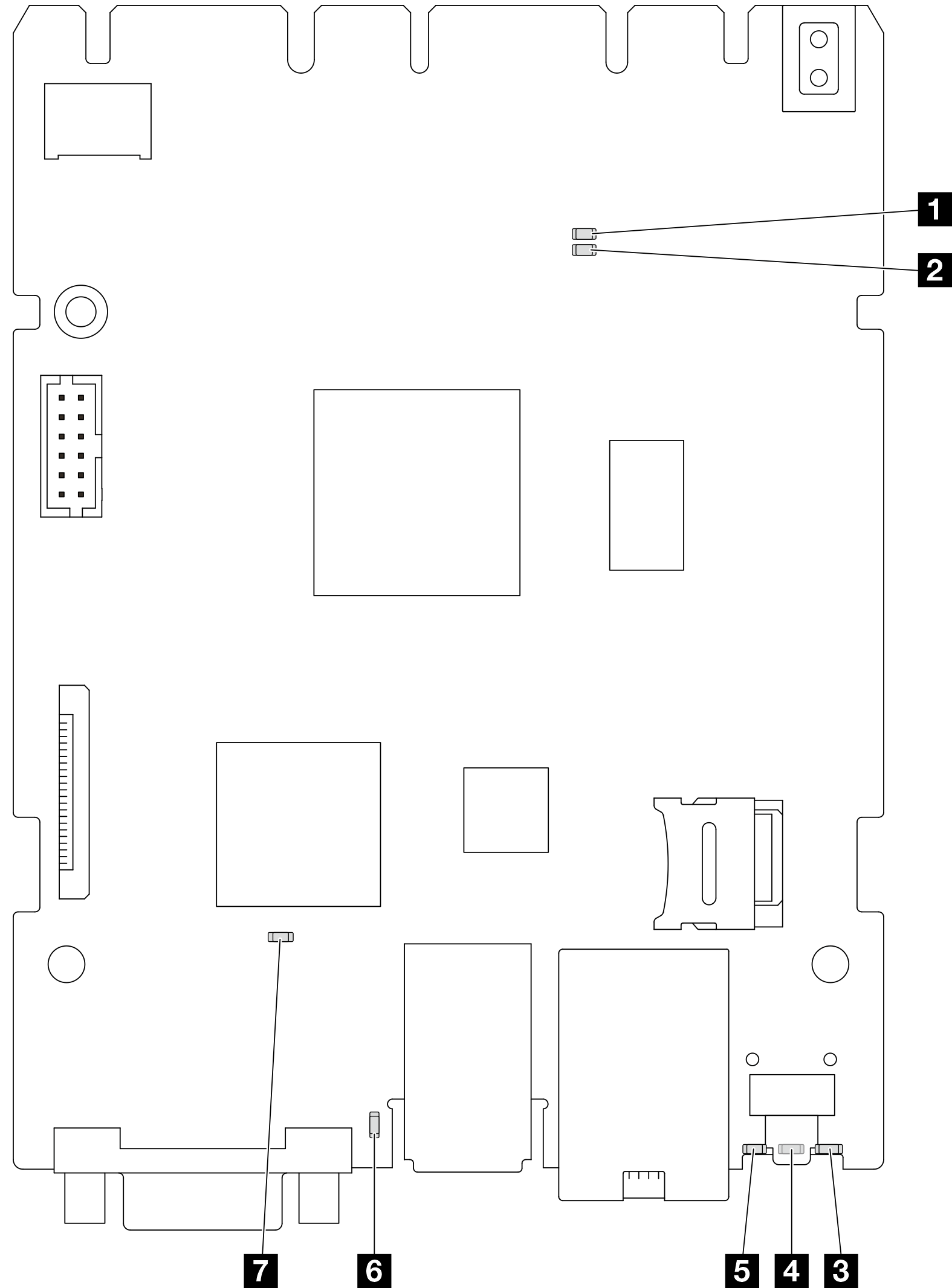

รูปที่ 2. ไฟ LED บนแผง I/O ของระบบ (DC-SCM)
LEDs on the system I/O board

1 ไฟ LED AP0 (สีเขียว)

2 ไฟ LED AP1 (สีเขียว)

3 ไฟ LED ข้อผิดพลาด RoT (สีเหลือง)

4 ไฟ LED แสดงข้อผิดพลาดของระบบ (สีเหลือง)

5 ไฟ LED ID ระบบ (สีน้ำเงิน)

6 ไฟ LED แสดงการทำงานของ XCC (สีเขียว)

7 ไฟ LED แสดงการทำงานของ FPGA SCM (สีเขียว)

ตารางที่ 1. คำอธิบายไฟ LED
สถานการณ์1 ไฟ LED AP02 ไฟ LED AP13 ไฟ LED แสดงข้อผิดพลาด RoT7 ไฟ LED แสดงสัญญาณการทำงานของ FPGA SCM6 ไฟ LED แสดงสัญญาณการทำงานของ XCCการดำเนินการ
ความล้มเหลวร้ายแรงของโมดูลนิรภัยของเฟิร์มแวร์และ RoTดับดับติดไม่ระบุไม่ระบุเปลี่ยนแผง I/O ระบบ
กะพริบไม่ระบุติดไม่ระบุไม่ระบุเปลี่ยนแผง I/O ระบบ
กะพริบไม่ระบุติดติดไม่ระบุเปลี่ยนแผง I/O ระบบ
ระบบไม่มีพลังงาน (ไฟ LED แสดงสัญญาณการทำงานของ FPGA ดับ)ดับดับดับดับดับหากมีไฟ AC แต่ส่วนประกอบแผงระบบไม่มีพลังงาน ให้:

  1. ตรวจสอบชุดแหล่งจ่ายไฟ (PSU) หรือแผงจ่ายไฟฟ้า (PIB) หากมี หาก PSU หรือ PIB มีข้อผิดพลาด ให้เปลี่ยนทดแทน

  2. หาก PSU หรือ PIB ทำงานได้ตามปกติ ให้ทำตามขั้นตอนต่อไปนี้:

    1. เปลี่ยนแผง I/O ระบบ

    2. เปลี่ยนแผงโปรเซสเซอร์

ข้อผิดพลาดที่กู้คืนได้ของเฟิร์มแวร์ XCCกะพริบไม่ระบุดับไม่ระบุไม่ระบุข้อมูลเท่านั้น ไม่จำเป็นต้องดำเนินการใดๆ
เฟิร์มแวร์ XCC ได้รับการกู้คืนจากข้อผิดพลาดกะพริบไม่ระบุดับไม่ระบุไม่ระบุข้อมูลเท่านั้น ไม่จำเป็นต้องดำเนินการใดๆ
การตรวจสอบความถูกต้องของเฟิร์มแวร์ UEFI ล้มเหลวไม่ระบุกะพริบดับไม่ระบุไม่ระบุข้อมูลเท่านั้น ไม่จำเป็นต้องดำเนินการใดๆ
เฟิร์มแวร์ UEFI ได้รับการกู้คืนจากความล้มเหลวในการตรวจสอบความถูกต้องไม่ระบุติดดับไม่ระบุไม่ระบุข้อมูลเท่านั้น ไม่จำเป็นต้องดำเนินการใดๆ
ระบบทำงานได้ตามปกติ (ไฟ LED แสดงสัญญาณการทำงานของ FPGA ติดสว่าง)ติดติดดับติดติดข้อมูลเท่านั้น ไม่จำเป็นต้องดำเนินการใดๆ

4 ไฟ LED แสดงข้อผิดพลาดของระบบ (สีเหลือง)

รายละเอียดหากไฟ LED สีเหลืองนี้ติดสว่าง อาจเป็นไปได้ว่ามีไฟ LED ในตำแหน่งอื่นๆ ของเซิร์ฟเวอร์ที่ติดสว่างเช่นกัน ซึ่งจะช่วยคุณตรวจหาแหล่งที่มาของข้อผิดพลาด
การดำเนินการตรวจสอบบันทึกของระบบหรือไฟ LED แสดงข้อผิดพลาดภายใน เพื่อระบุส่วนที่ล้มเหลว โปรดดูข้อมูลเพิ่มเติมที่ ไฟ LED และปุ่มแผงตัวดำเนินการด้านหน้า

5 ไฟ LED ID ระบบ (สีน้ำเงิน)

รายละเอียดไฟ LED แสดง ID ระบบด้านหน้าจะช่วยคุณระบุตำแหน่งของเซิร์ฟเวอร์
การดำเนินการแต่ละครั้งที่คุณกดปุ่ม ID ระบบ สถานะของไฟ LED แสดง ID ระบบทั้งสองจะเปลี่ยนแปลง อาจเป็นได้ทั้งการกะพริบหรือดับไปเลย

6 ไฟ LED แสดงการทำงานของ XCC (สีเขียว)

รายละเอียดไฟ LED แสดงสัญญาณการทำงานของ XCC ช่วยในการระบุสถานะของ XCC

  • กะพริบ (ประมาณหนึ่งครั้งต่อวินาที): XCC ทำงานปกติ

  • กะพริบที่ความเร็วอื่นๆ หรือติดสว่างตลอดเวลา: XCC กำลังเริ่มต้นระบบหรือทำงานตามปกติ

  • ดับ: XCC ไม่ทำงาน

การดำเนินการ

  • หากไฟ LED แสดงสัญญาณการทำงานของ XCC ดับหรือติดเสมอ ให้ทำตามขั้นตอนต่อไปนี้:

    • หากไม่สามารถเข้าถึง XCC ได้:

      1. เสียบสายไฟอีกครั้ง

      2. ตรวจสอบว่าได้ติดตั้งแผง I/O ระบบอย่างถูกต้องแล้ว (ช่างเทคนิคที่ผ่านการอบรมเท่านั้น) ติดตั้งใหม่หากจำเป็น

      3. (ช่างเทคนิคที่ได้รับการอบรมเท่านั้น) เปลี่ยนแผง I/O ระบบ

    • หากสามารถเข้าถึง XCC ได้ ให้เปลี่ยนแผง I/O ระบบ

  • หากไฟ LED แสดงสัญญาณการทำงานของ XCC มักจะกะพริบเร็วเกิน 5 นาที ให้ทำตามขั้นตอนต่อไปนี้:

    1. เสียบสายไฟอีกครั้ง

    2. ตรวจสอบว่าได้ติดตั้งแผง I/O ระบบอย่างถูกต้องแล้ว (ช่างเทคนิคที่ผ่านการอบรมเท่านั้น) ติดตั้งใหม่หากจำเป็น

    3. (ช่างเทคนิคที่ได้รับการอบรมเท่านั้น) เปลี่ยนแผง I/O ระบบ

  • หากไฟ LED แสดงสัญญาณการทำงานของ XCC มักจะกะพริบช้าเกิน 5 นาที ให้ทำตามขั้นตอนต่อไปนี้:

    1. เสียบสายไฟอีกครั้ง

    2. ตรวจสอบว่าได้ติดตั้งแผง I/O ระบบอย่างถูกต้องแล้ว (ช่างเทคนิคที่ผ่านการอบรมเท่านั้น) ติดตั้งใหม่หากจำเป็น

    3. หากยังคงมีปัญหาอยู่ โปรดติดต่อฝ่ายสนับสนุนของ Lenovo
