LEDs da porta de gerenciamento do sistema XCC

Este tópico fornece informações sobre os LEDs do Porta de gerenciamento de sistema do XCC (10/100/1.000 Mbps RJ-45).

A tabela a seguir descreve os problemas indicados pelos LEDs da Porta de gerenciamento de sistema do XCC (10/100/1.000 Mbps RJ-45).

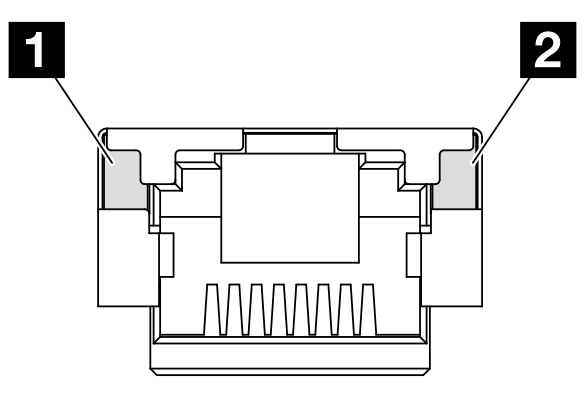

Figura 1. LEDs no Porta de gerenciamento de sistema do XCC (10/100/1.000 Mbps RJ-45)
Porta de gerenciamento de sistema do XCC (10/100/1.000 Mbps RJ-45) LEDs

LEDDescrição
1 Porta de gerenciamento de sistema do XCC (10/100/1.000 Mbps RJ-45) LED do link da porta Ethernet (RJ-45 de 1 GB)
Use este LED verde para diferenciar o status de conectividade de rede:

  • Apagado: o link de rede está desconectado.

  • Verde: o link de rede é estabelecido.

2 Porta de gerenciamento de sistema do XCC (10/100/1.000 Mbps RJ-45) LED de atividade da porta Ethernet (RJ-45 de 1 GB)
Use este LED verde para diferenciar o status da atividade de rede:

  • Apagado: o servidor está desconectado de uma LAN.

  • Verde: a rede está conectada e ativa.
