Светодиодные индикаторы на порте управления системой XCC

В этом разделе содержатся сведения о светодиодных индикаторах компонента «Порт управления системой XCC (RJ-45 10/100/1000 Мбит/с)».

В следующей таблице описаны неполадки, на которые указывают светодиодные индикаторы «Порт управления системой XCC (RJ-45 10/100/1000 Мбит/с)».

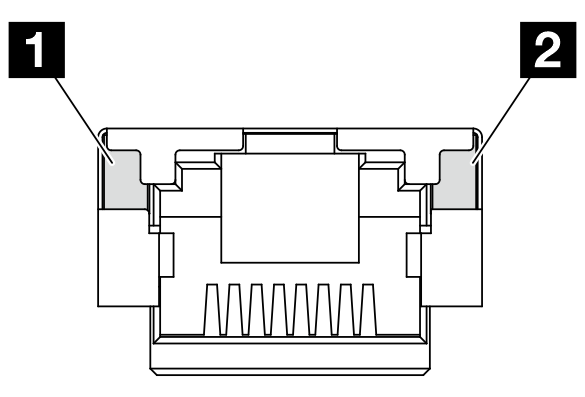

Рис. 1. Светодиодные индикаторы на Порт управления системой XCC (RJ-45 10/100/1000 Мбит/с)
Порт управления системой XCC (RJ-45 10/100/1000 Мбит/с) LEDs

Светодиодный индикаторОписание
1 Порт управления системой XCC (RJ-45 10/100/1000 Мбит/с) (RJ-45 1 Гбит/с) Светодиодный индикатор подключения к порту Ethernet
Этот зеленый индикатор указывает состояние сетевого подключения:

  • Выкл.: сетевое подключение разорвано.

  • Зеленый: сетевое подключение установлено.

2 Светодиодный индикатор активности порта Ethernet (1 Гбит/с RJ-45) Порт управления системой XCC (RJ-45 10/100/1000 Мбит/с)
Этот зеленый индикатор указывает состояние активности сети:

  • Выкл.: сервер отключен от локальной сети.

  • Зеленый: сеть подключена и находится в активном состоянии.
