Светодиодный индикатор на модуле датчика обнаружения утечки

В этом разделе представлены сведения о светодиодном индикаторе на компоненте «модуль датчика обнаружения утечки».

модуль датчика обнаружения утечки на компоненте «Processor Neptune Core Module» оснащен одним светодиодным индикатором. На следующем рисунке показан светодиодный индикатор на этом модуле.

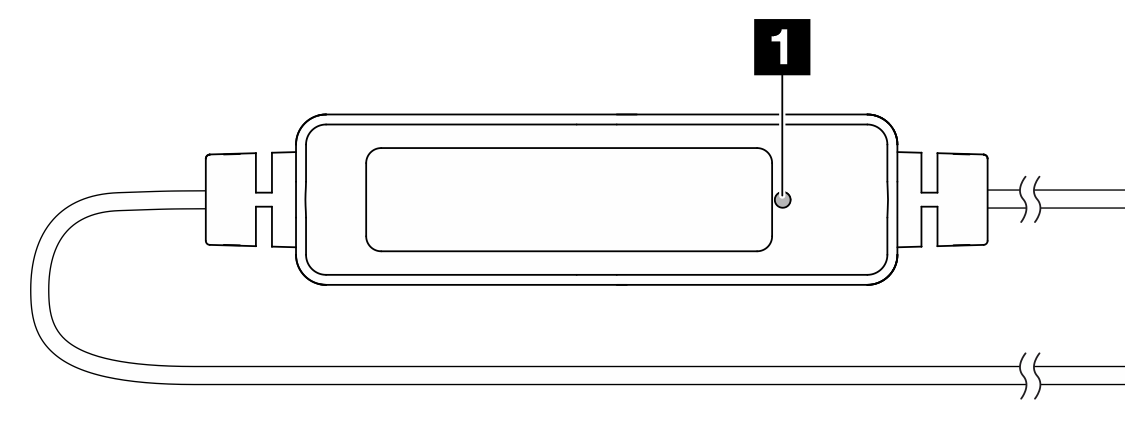

Рис. 1. Светодиодный индикатор обнаружения утечки жидкости
Leak detection LED

В следующей таблице описаны состояния, на которые указывает светодиодный индикатор компонента «модуль датчика обнаружения утечки».
1 Светодиодный индикатор датчика обнаружения утечки (зеленый)
Описание

  • Горит: нет предупреждения об утечке жидкости или обрыве кабеля.

  • Медленно мигает (примерно два раза в секунду): предупреждение об обрыве кабеля.

  • Быстро мигает (примерно пять раз в секунду): предупреждение об утечке жидкости.

Действие
