Неполадки с модулем жидкостного охлаждения (Processor Neptune® Core Module)

Ниже приведены сведения по устранению неполадок с компонентом «Processor Neptune Core Module».

Проблема утечки жидкости

Утечки жидкости можно определить следующими способами:

  • Если сервер находится на удаленном обслуживании:

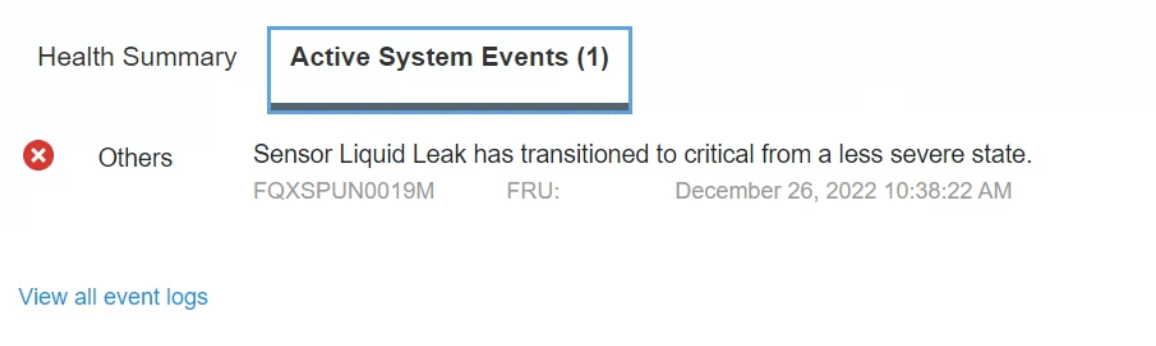

    • Событие Lenovo XClarity Controller показывает:

      FQXSPCA0040N: Liquid is leaking from open loop [CoolingSensorName].

    • В Lenovo XClarity Controller определено множество системных условий в качестве состояний датчиков IPMI. Пользователи могут использовать команды IPMI для проверки состояния работы системы. Ниже приведены примеры выполнения обычного инструмента с открытым исходным кодом ipmitool, который соответствует стандарту IPMI Intel. Проверьте состояние утечки жидкости с помощью командных строк, показанных на рисунке.

      • Журналы событий с параметром
        sel elist
      • Liquid Leak ׀ EAh ׀ ok ׀ 30.1 ׀ Transition to Critical from less severe

        Если произошла утечка жидкости, появится показанное выше сообщение журнала. Состояние всех датчиков можно получить с помощью параметра
        sdr elist
  • Если сервер находится в пределах досягаемости и на передней панели оператора горит желтый светодиодный индикатор, возможно, произошла утечка жидкости. Необходимо открыть верхний кожух, чтобы проверить состояние светодиодного индикатора компонента «модуль датчика обнаружения утечки». Дополнительные сведения см. в разделах Светодиодные индикаторы и кнопки на передней панели оператора и Светодиодный индикатор на модуле датчика обнаружения утечки .

Действия по устранению утечек жидкости

Если светодиодный индикатор на компоненте «модуль датчика обнаружения утечки» мигает зеленым, следуйте процедурам, чтобы получить помощь.

  1. Сохраните и создайте резервную копию данных и операций.

  2. Выключите сервер и снимите быстроразъемные соединители с коллекторов.

  3. Выдвиньте сервер или снимите его со стойки. См. раздел Замена сервера.

  4. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.

  5. Проверьте области около выпускного и впускного шлангов, блока материнской платы и под кожухами плат охлаждения на наличие утечек жидкости:

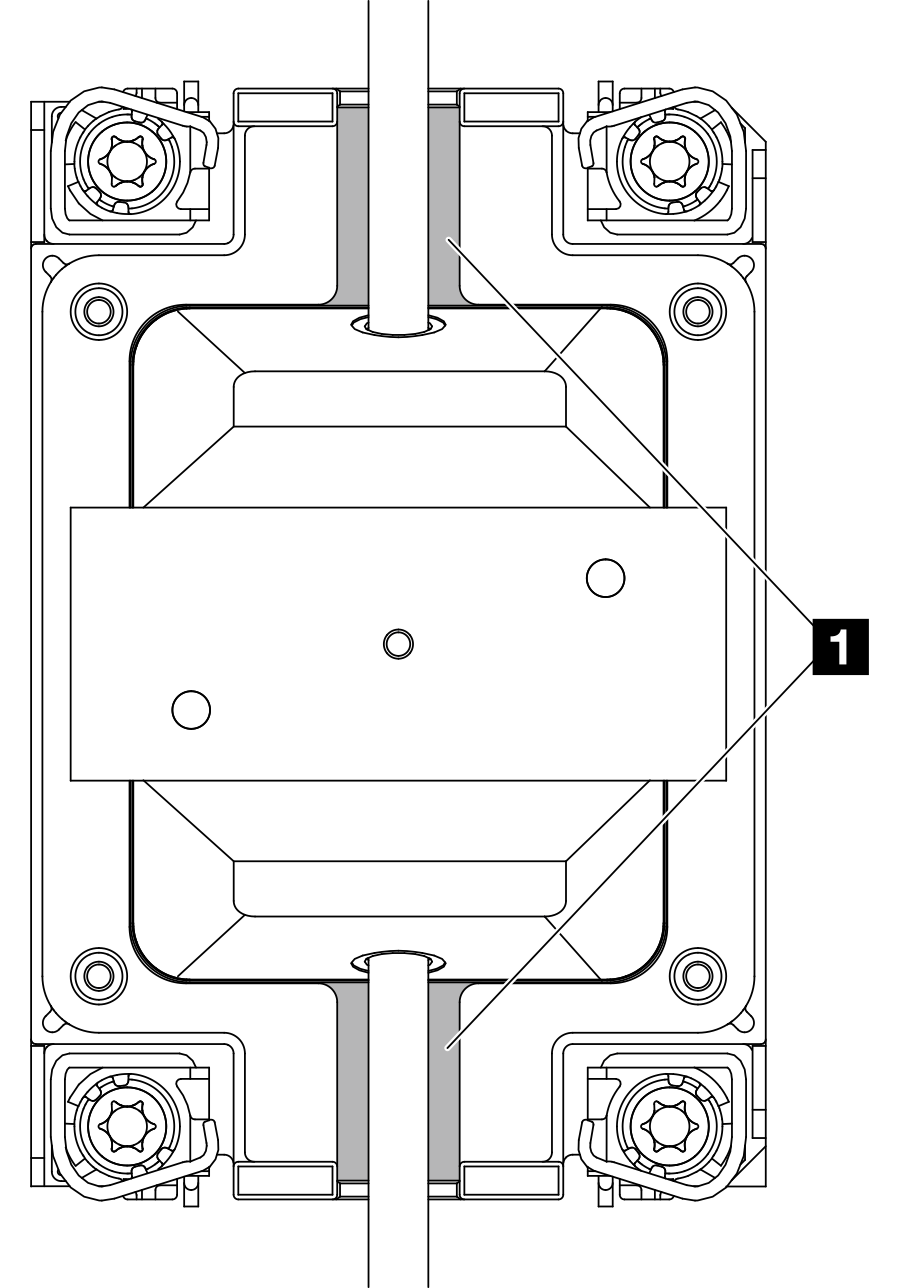

    Рис. 1. Области, подверженные возникновению утечек

    Прим.
    В случае утечки жидкость обычно собирается в областях, подверженных возникновению утечек 1.
    1. При обнаружении жидкости около шлангов и блока материнской платы удалите жидкость.

    2. При обнаружении жидкости под кожухами плат охлаждения выполните следующие действия:

      1. Как показано ниже, снимите по меньшей мере четыре модуля DIMM с обеих сторон, чтобы получить доступ к зажимам на кожухах плат охлаждения. Сведения о снятии модулей памяти см. в разделе Снятие модуля памяти.

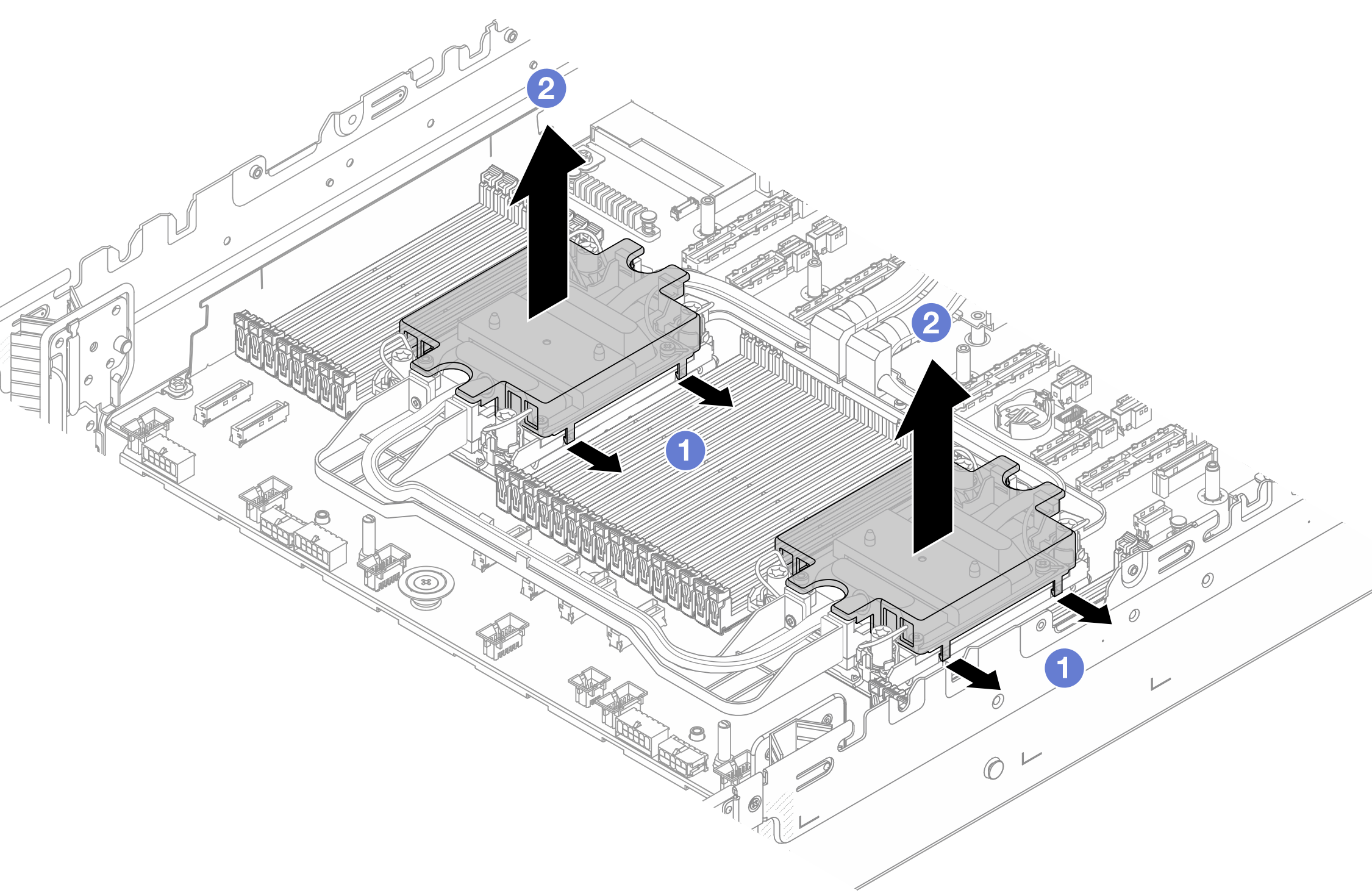

        Рис. 2. Снятие кожуха платы охлаждения

        1. Откройте зажимы.
        2. Снимите кожух платы охлаждения.
      2. Удалите жидкость с плат охлаждения.

  6. Осмотрите верхний кожух сервера ниже, чтобы проверить, капает ли жидкость. Если да, повторите предыдущие шаги для серверов ниже.

  7. Обратитесь в службу поддержки Lenovo.

Проблема обрыва кабеля

Событие Lenovo XClarity Controller показывает:

FQXSPCA0042M: Liquid leak detector for [DeviceType] is faulty.

Действия по устранению проблемы обрыва кабеля

  1. Проверьте, инициировано ли событие отмены подтверждения (FQXSPCA2042I).

  2. Если да, проигнорируйте это событие.

  3. Если нет, обратитесь в службу поддержки Lenovo для подробной проверки.
