Instalar um ventilador do sistema

Siga as instruções nesta seção para instalar um ventilador do sistema.

Sobre esta tarefa

S033

CUIDADO

Energia perigosa presente. Voltagens com energia perigosa podem provocar aquecimento quando em curto-circuito com metal, o que pode resultar no derretimento do metal e/ou queimaduras.

S017

CUIDADO

Lâminas móveis do ventilador perigosas nas proximidades. Mantenha os dedos e outras partes do corpo a distância.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

• Ao instalar um ventilador hot-swap sem desligar o servidor, não toque no compartimento do ventilador do sistema. Com a energia ligada, conclua a substituição em 30 segundos para assegurar a operação adequada.

Procedimento

1. Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor. Em seguida, remova a nova peça do pacote e coloque-a em uma superfície antiestática.
2. Posicione o ventilador do sistema acima da gaiola do ventilador do sistema e pressione-o para baixo até que ele se encaixe no lugar.
   Nota

   O conector do ventilador do sistema na parte inferior do ventilador deve estar virado para a parte traseira do chassi.

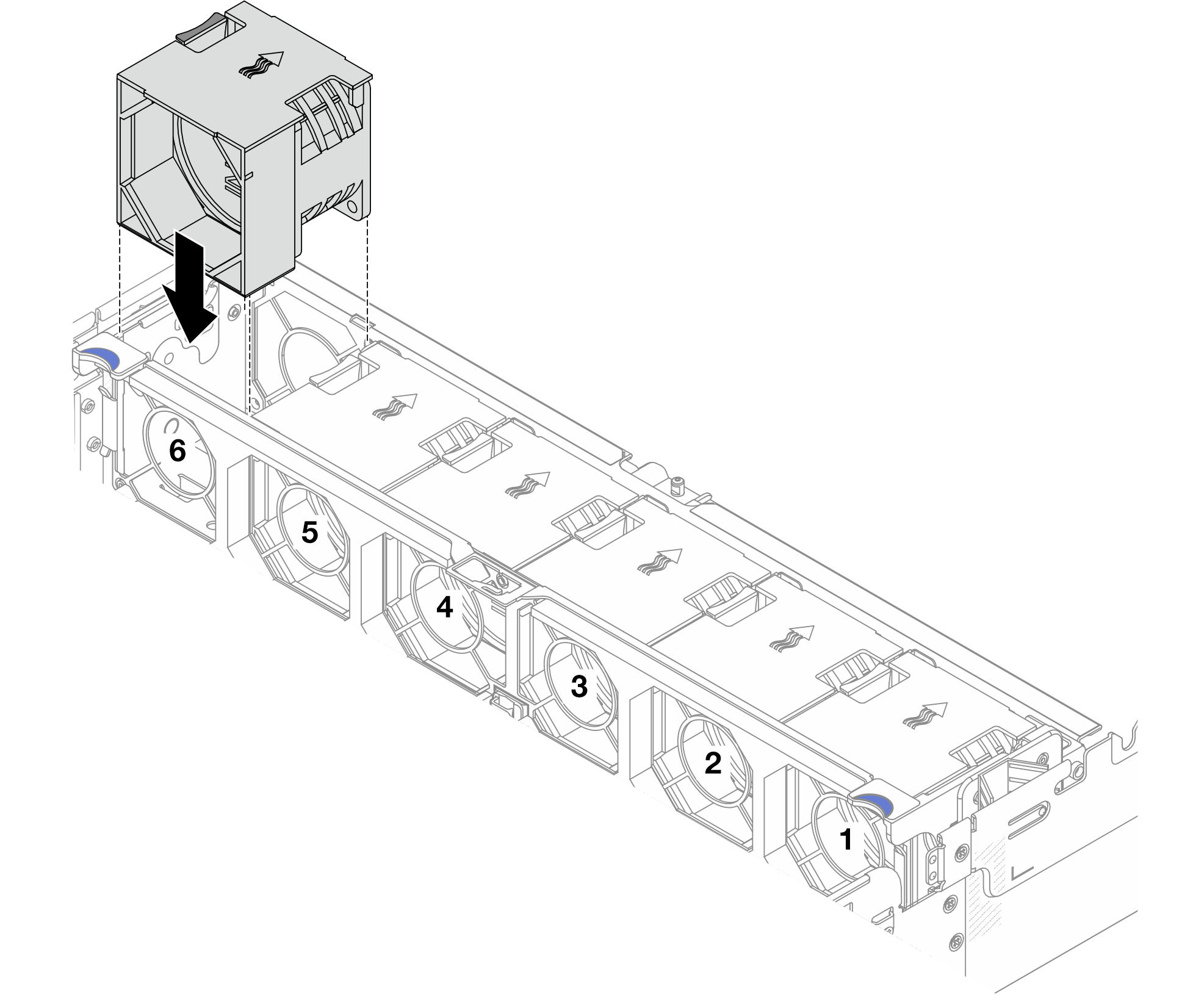

   Figura 1. Instalando o ventilador do sistema
