Remover o coletor (sistema em linha)

Siga as instruções para remover o coletor em um sistema de resfriamento direto de água em linha.

Sobre esta tarefa

Importante

Essa tarefa deve ser realizada por técnicos treinados e certificados pelo Serviço Lenovo. Não tente removê-lo nem instalá-lo sem treinamento e qualificação adequados sobre a peça.

CUIDADO

O líquido pode causar irritação na pele e nos olhos. Evite o contato direto com o líquido.

S002

CUIDADO

O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

S011

CUIDADO

Bordas, cantos ou juntas pontiagudos nas proximidades.

S038

CUIDADO

Este procedimento requer o uso de equipamentos de proteção ocular.

S040

CUIDADO

Luvas protetoras devem ser usadas para este procedimento.

S042

PERIGO

danger

Risco de choque elétrico devido a água ou uma solução de água que está presente neste produto. Evite trabalhar em equipamentos energizados ou perto deles com as mãos úmidas ou quando houver água derramada.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

• Certifique-se de que os procedimentos de manuseio adequados sejam seguidos ao trabalhar com qualquer líquido tratado quimicamente usado no sistema de resfriamento do rack. Certifique-se de que as folhas de dados de segurança de material (MSDS) e as informações de segurança sejam fornecidas pelo fornecedor de tratamento químico líquido. Verifique também se o equipamento de proteção individual (EPI) adequado está disponível conforme recomendado pelo fornecedor de tratamento químico líquido. Luvas e óculos de proteção podem ser recomendados como medida.

• Essa tarefa requer duas ou mais pessoas.

Procedimento

1. Feche as duas válvulas esféricas.

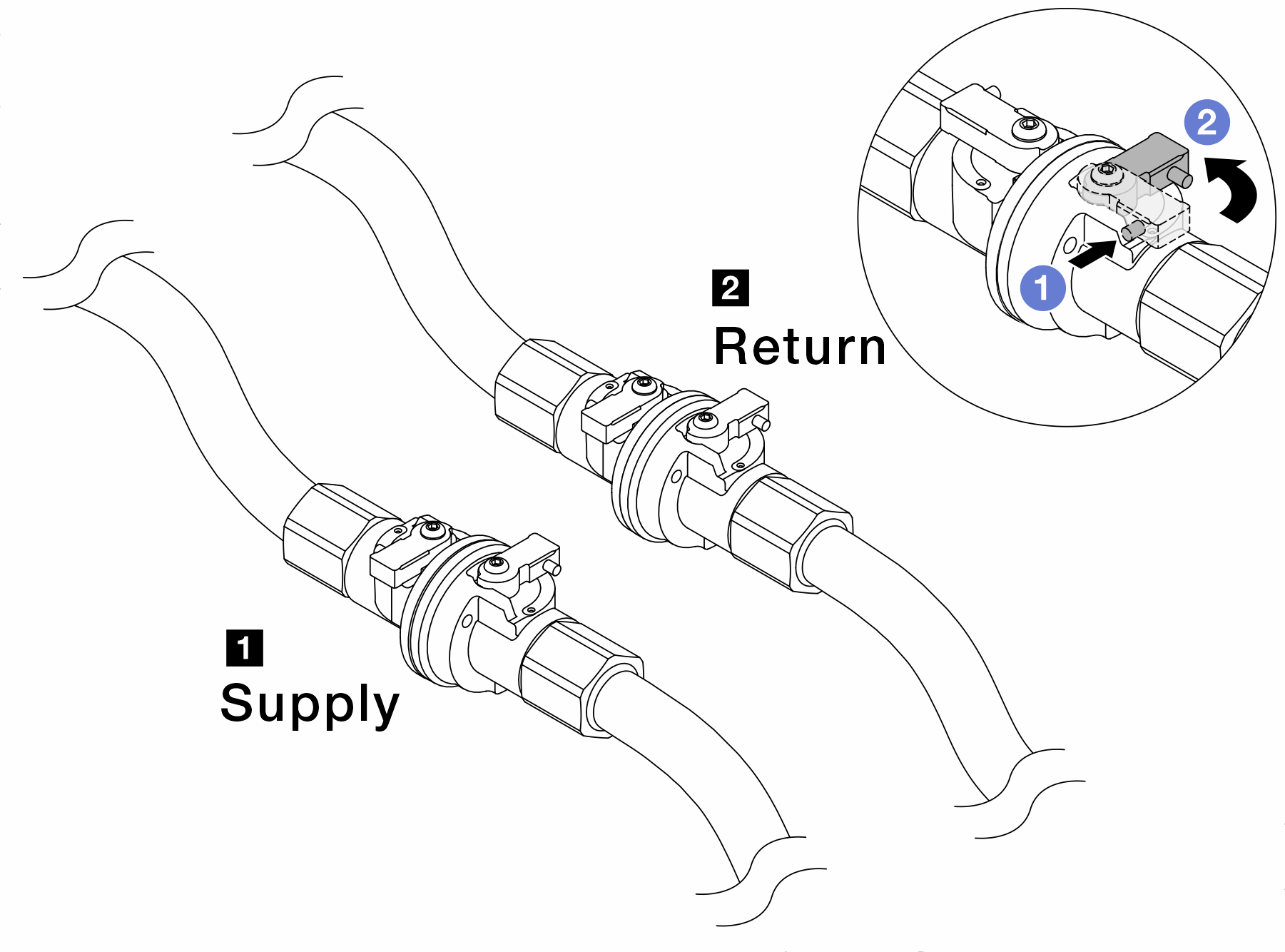

   Figura 1. Fechando as válvulas esféricas







   Nota

   1 O abastecimento do coletor é conectado ao abastecimento da instalação

   2 O retorno do coletor é conectado ao retorno da instalação

   1. Pressione o botão no interruptor da válvula esférica.
   2. Gire as chaves para fechar as válvulas conforme ilustrado acima.
2. Remova os plugues de conexão rápida para separar as mangueiras de Processor Neptune Core Moduledo coletor.
   Figura 2. Remoção dos plugues de conexão rápida






   1. Pressione a trava para baixo para destravar a mangueira.
   2. Puxe a mangueira.
   3. Reinstale as tampas do plugue de conexão rápida de borracha nas portas no coletor.
3. Repita 2 para o outro coletor.
4. Remova o coletor com o kit de mangueiras conectado.

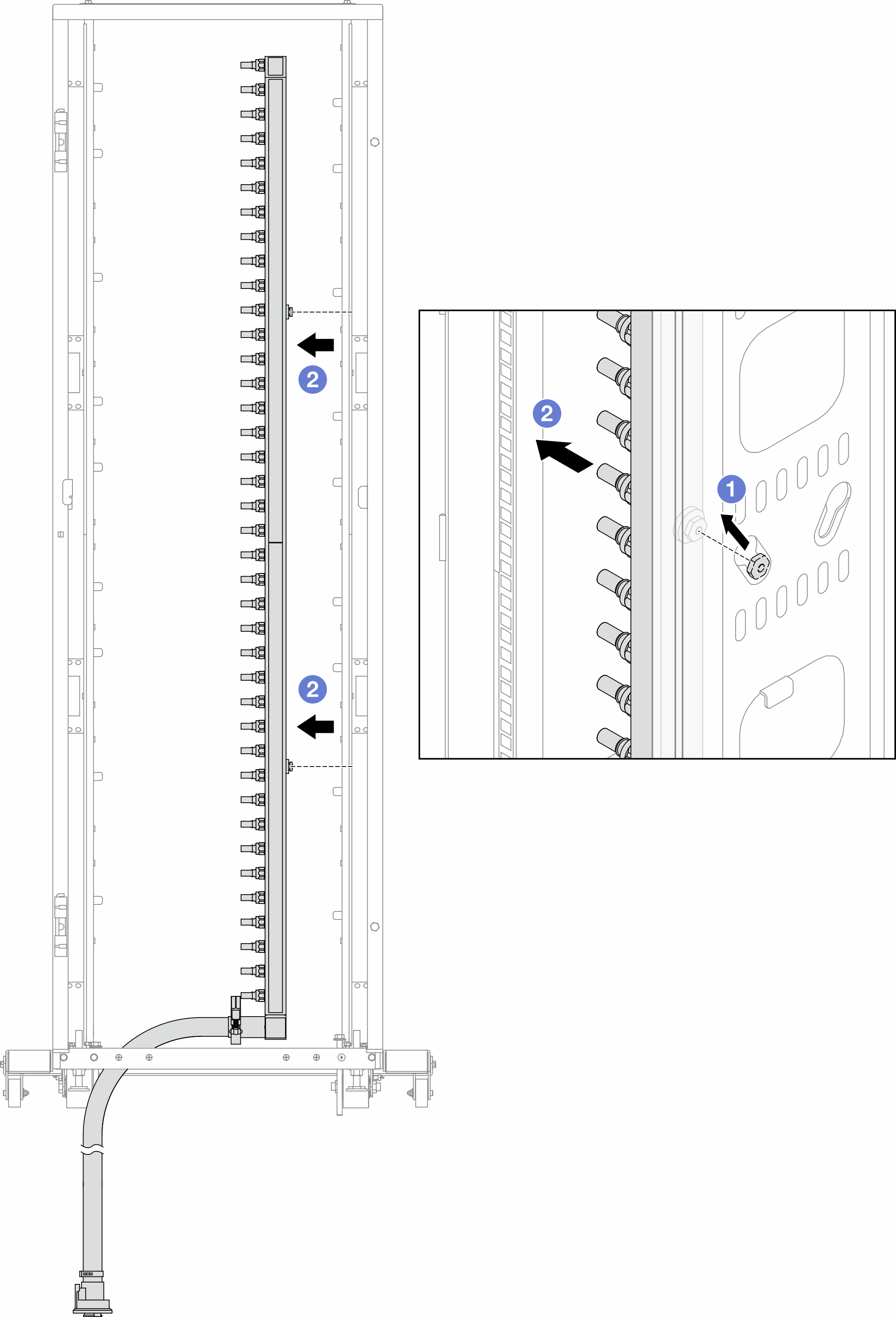

   Figura 3. Removendo o coletor






   1. Segure o coletor com as duas mãos e levante-o para reposicionar as bobinas das pequenas aberturas para as grandes no gabinete do rack.
   2. Remova o coletor com o kit de mangueiras conectado.
5. Repita 4 para o outro coletor.
   Nota

   • Há líquido remanescente dentro do coletor e do kit da mangueira. Remova os dois juntos e deixe a drenagem adicional para a próxima etapa.

   • Para obter mais informações sobre o gabinete do rack, consulte o Guia do Usuário dos Gabinetes ThinkSystem Heavy Duty Full Depth Rack.

6. Instale o kit de drenagem no lado de abastecimento do coletor.
   Nota

   Esta etapa drena o líquido com a ajuda de uma diferença de pressão dentro e fora do coletor de abastecimento.

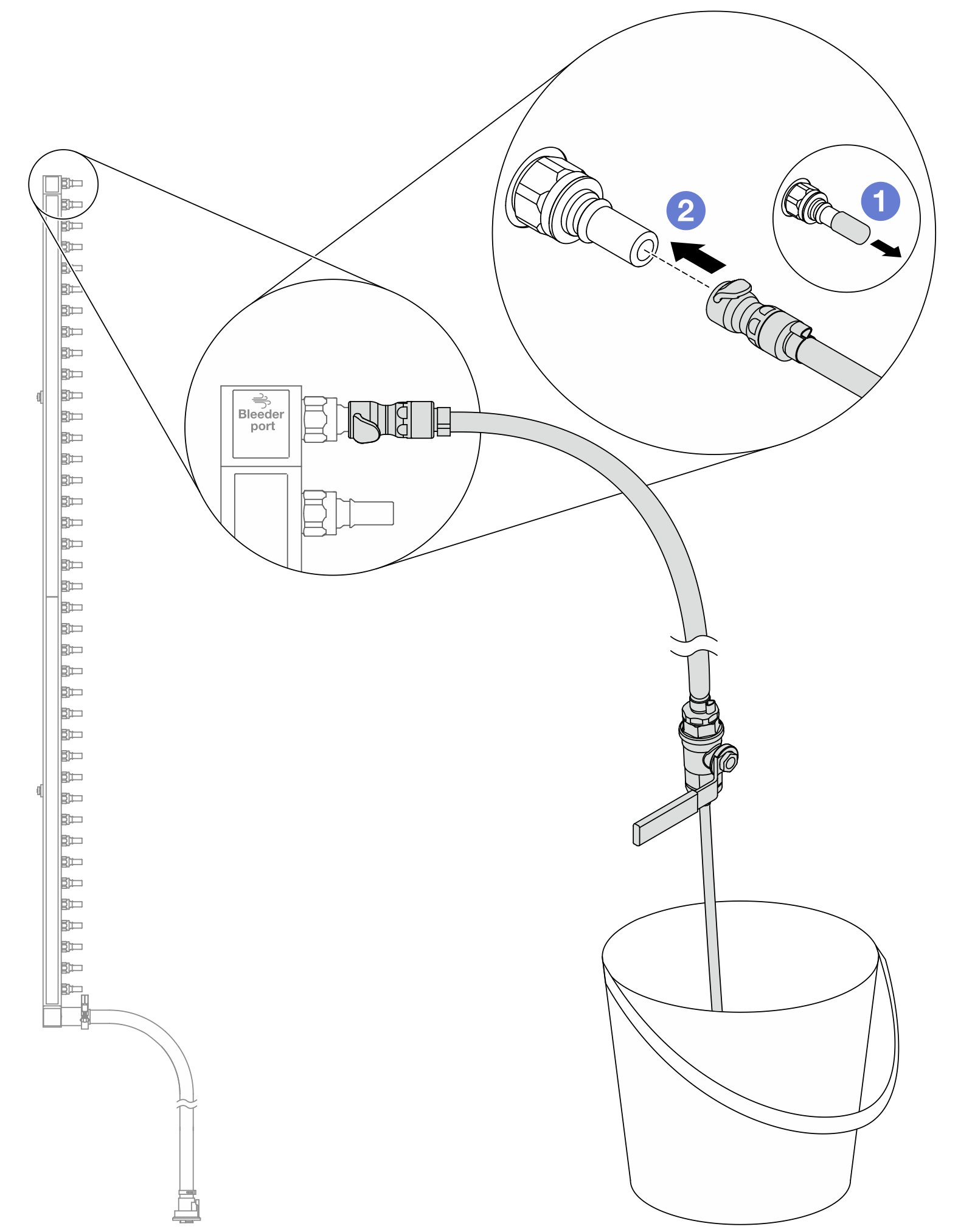

   Figura 4. Instalando o kit de drenagem no lado de abastecimento






   1. Remova as tampas vermelhas do plugue de conexão rápida de borracha das portas no coletor.
   2. Conecte o kit de drenagem ao coletor.
7. Abra lentamente a válvula de drenagem para permitir que um fluxo contínuo de líquido de resfriamento seja drenado. Feche a válvula de drenagem quando o líquido de resfriamento parar de fluir.

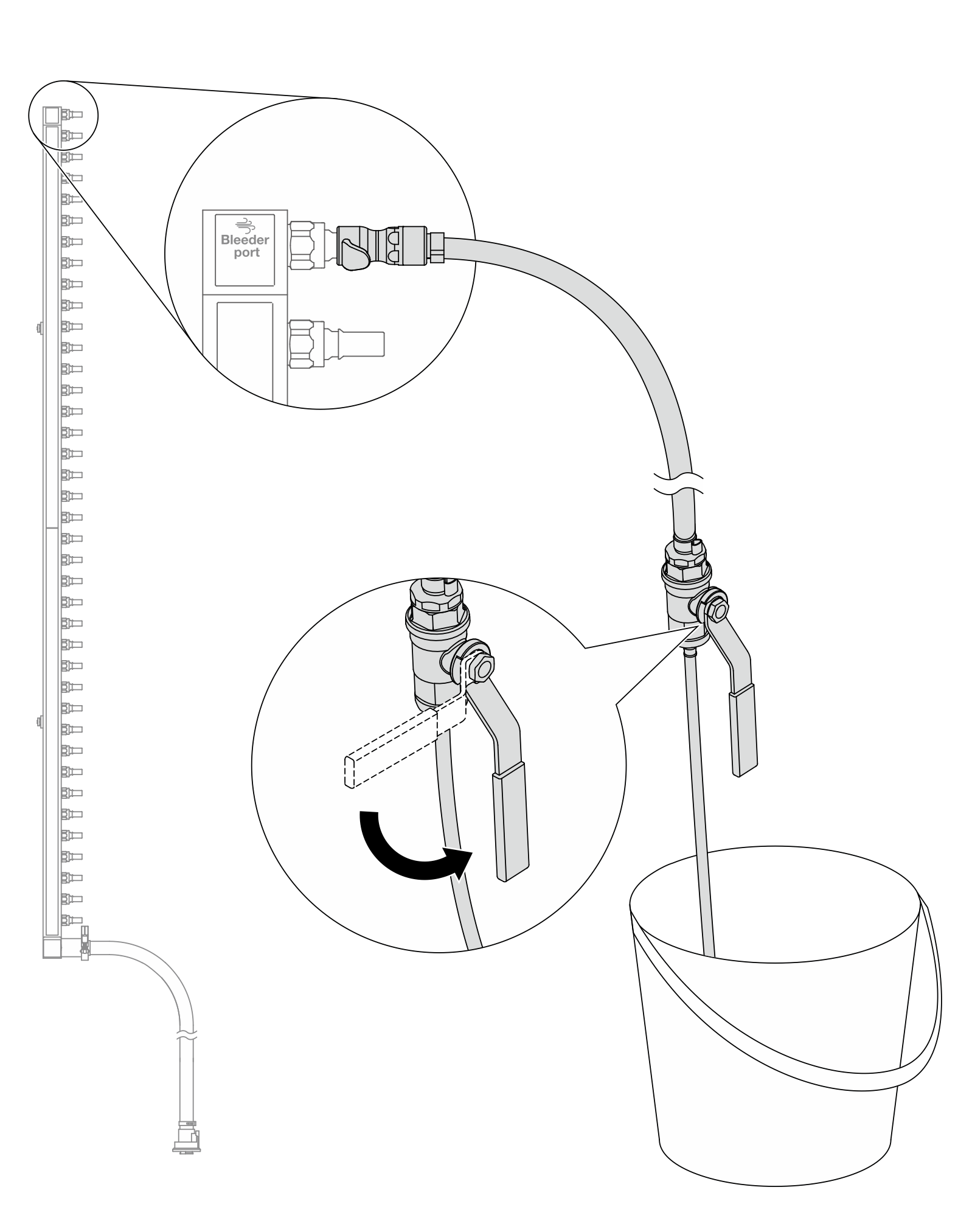

   Figura 5. Abrindo a válvula de drenagem






8. Instale o kit de drenagem no lado de retorno do coletor.
   Nota

   Esta etapa drena o líquido com a ajuda de uma diferença de pressão dentro e fora do coletor de retorno.

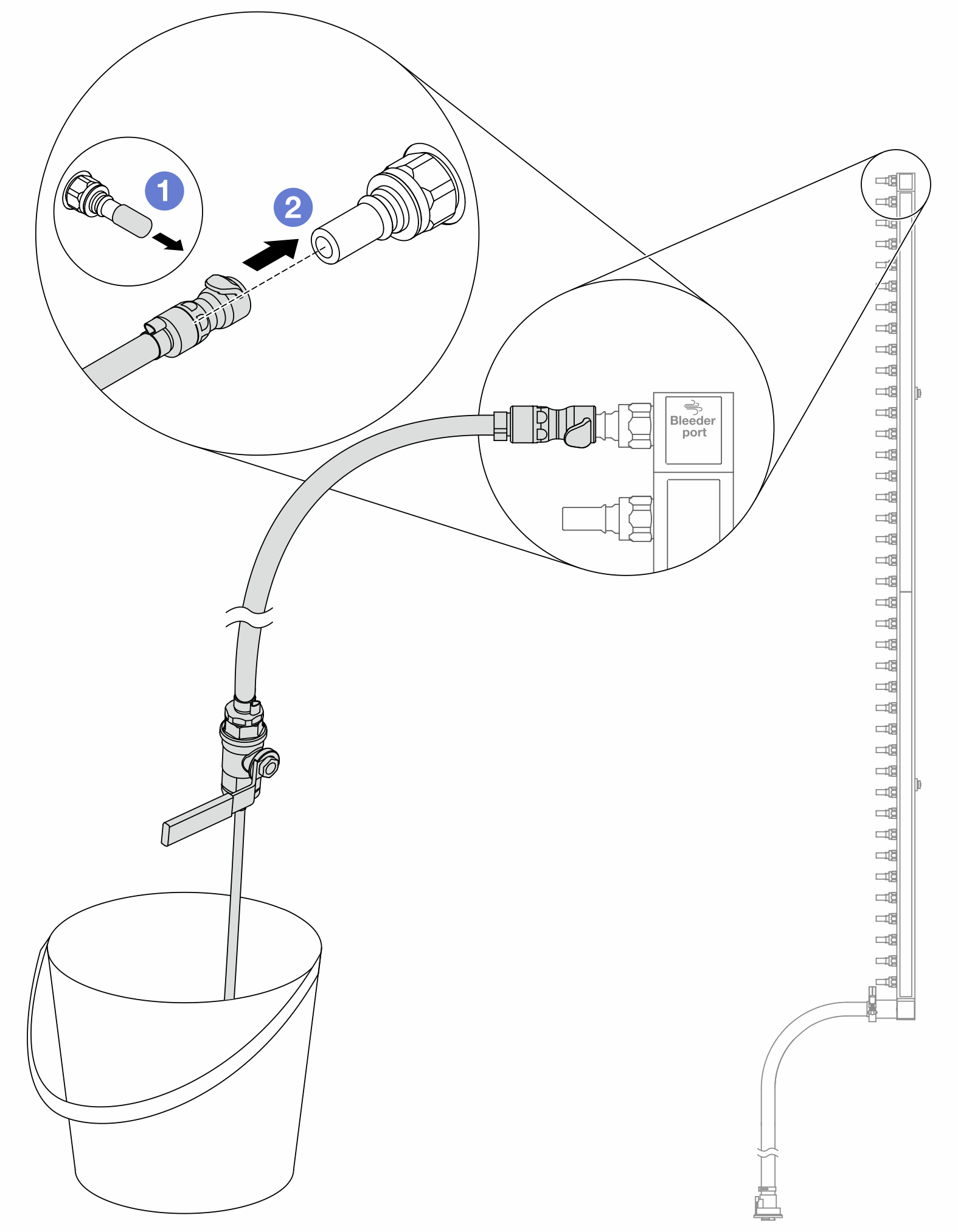

   Figura 6. Instalando o kit de drenagem no lado de retorno






   1. Remova as tampas vermelhas do plugue de conexão rápida de borracha das portas no coletor.
   2. Conecte o kit de drenagem ao coletor.
9. Abra lentamente a válvula de drenagem para permitir que um fluxo contínuo de líquido de resfriamento seja drenado. Feche a válvula de drenagem quando o líquido de resfriamento parar de fluir.

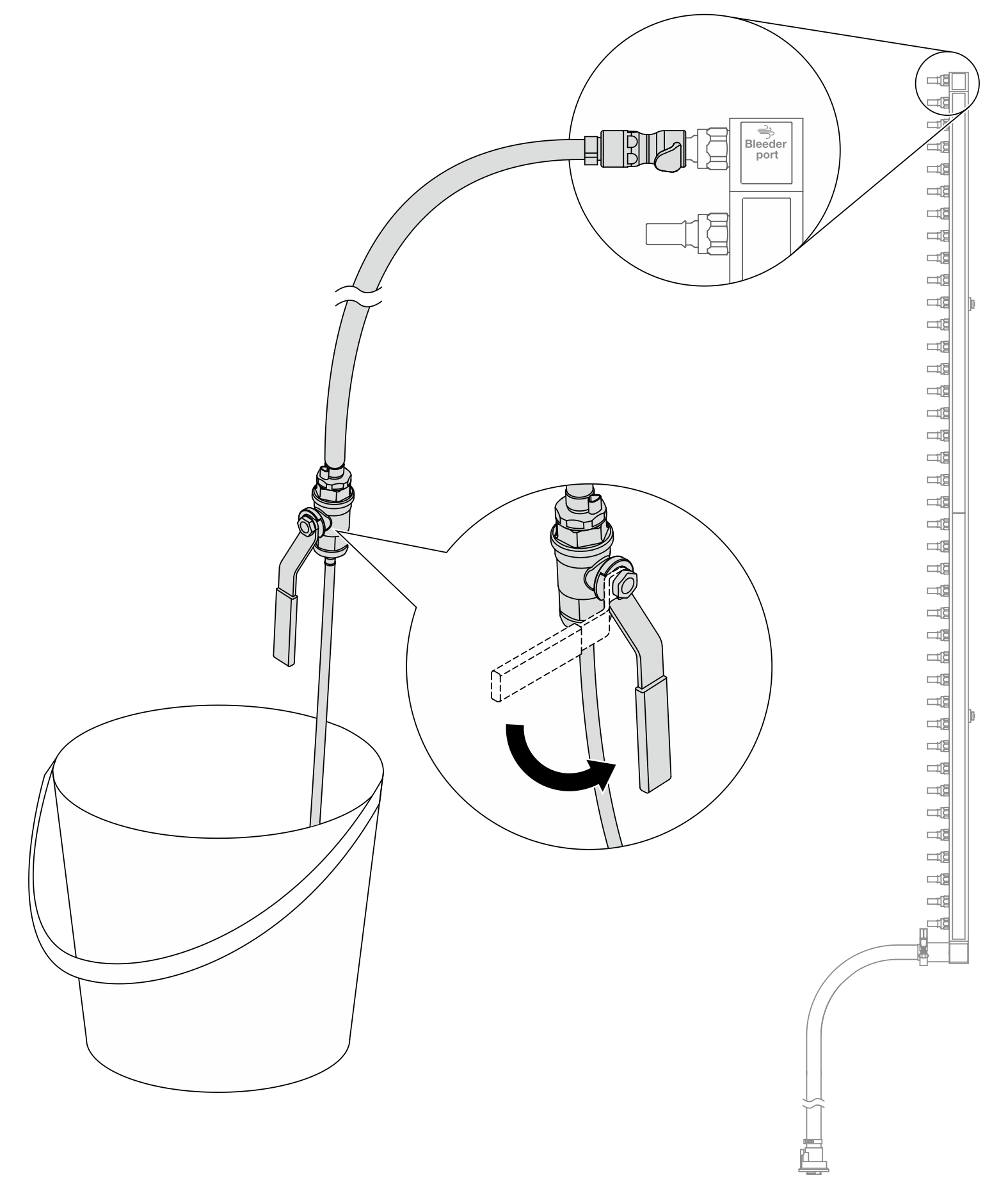

   Figura 7. Abrindo a válvula de drenagem






10. Separe o coletor do kit de mangueira em uma área de trabalho seca e limpa e mantenha um balde e panos absorventes ao redor para coletar qualquer líquido que possa ser drenado.
    Figura 8. Separando o coletor do kit da mangueira







    1 Chave de 17 milímetros

    1. Solte o parafuso que prende a ponteira.
    2. Coloque o parafuso para baixo.
    3. Abra a presilha.
    4. Remova a ponteira e o kit de mangueira do coletor.
11. Repita 10 para o outro coletor.
12. Para um melhor saneamento, mantenha as portas do coletor e os kits de mangueiras secos e limpos. Instale de novo as tampas de plugue de conexão rápida ou quaisquer tampas que protejam os kits de mangueira e as portas do coletor.
13. Para remover o servidor do rack, consulte Substituição do servidor.
14. Para remover o Processor Neptune Core Module, consulte Remover o Lenovo Processor Neptune Core Module.
