Configurations d’adaptateur resynchroniseur NVMe
Cette section fournit des informations sur le cheminement des câbles pour le modèle de serveur doté d'adaptateurs resynchroniseurs NVMe.
Ce serveur prend en charge les quatre configurations d’adaptateurs resynchroniseurs NVMe ci-après.
Configuration 1 : un adaptateur resynchroniseur NVMe sur le fond de panier arrière
Figure 1. Cheminement des câbles pour la configuration avec un adaptateur resynchroniseur NVMe sur le fond de panier arrière
| Câble | De | À |
|---|---|---|
| 1 Cordon d'interface NVMe | Connecteur NVMe 0-1 sur le fond de panier arrière | Connecteur C0 sur l'adaptateur resynchroniseur dans l'emplacement PCIe 4 |
| Connecteur NVMe 2-3 sur le fond de panier arrière | Connecteur C1 sur l'adaptateur resynchroniseur dans l'emplacement PCIe 4 |
Configuration 2 : deux adaptateurs resynchroniseurs NVMe sur le fond de panier avant
Figure 2. Cheminement des câbles pour la configuration avec deux adaptateurs resynchroniseurs NVMe sur le fond de panier avant
| Câble | De | À |
|---|---|---|
| 1 Cordon d'interface NVMe | Connecteur NVMe 0–1 sur le fond de panier avant 3 | Connecteur C0 sur l'adaptateur resynchroniseur 1 dans l'emplacement PCIe 5 |
| Connecteur NVMe 2–3 sur le fond de panier avant 3 | Connecteur C1 sur l'adaptateur resynchroniseur 1 dans l'emplacement PCIe 5 | |
| 2 Cordon d'interface NVMe | Connecteur NVMe 4–5 sur le fond de panier avant 3 | Connecteur C0 sur l'adaptateur resynchroniseur 2 dans l'emplacement PCIe 1 |
| Connecteur NVMe 6–7 sur le fond de panier avant 3 | Connecteur C1 sur l'adaptateur resynchroniseur 2 dans l'emplacement PCIe 1 |
Configuration 3 : trois adaptateurs resynchroniseurs NVMe, un sur le fond de panier arrière, deux sur le fond de panier avant

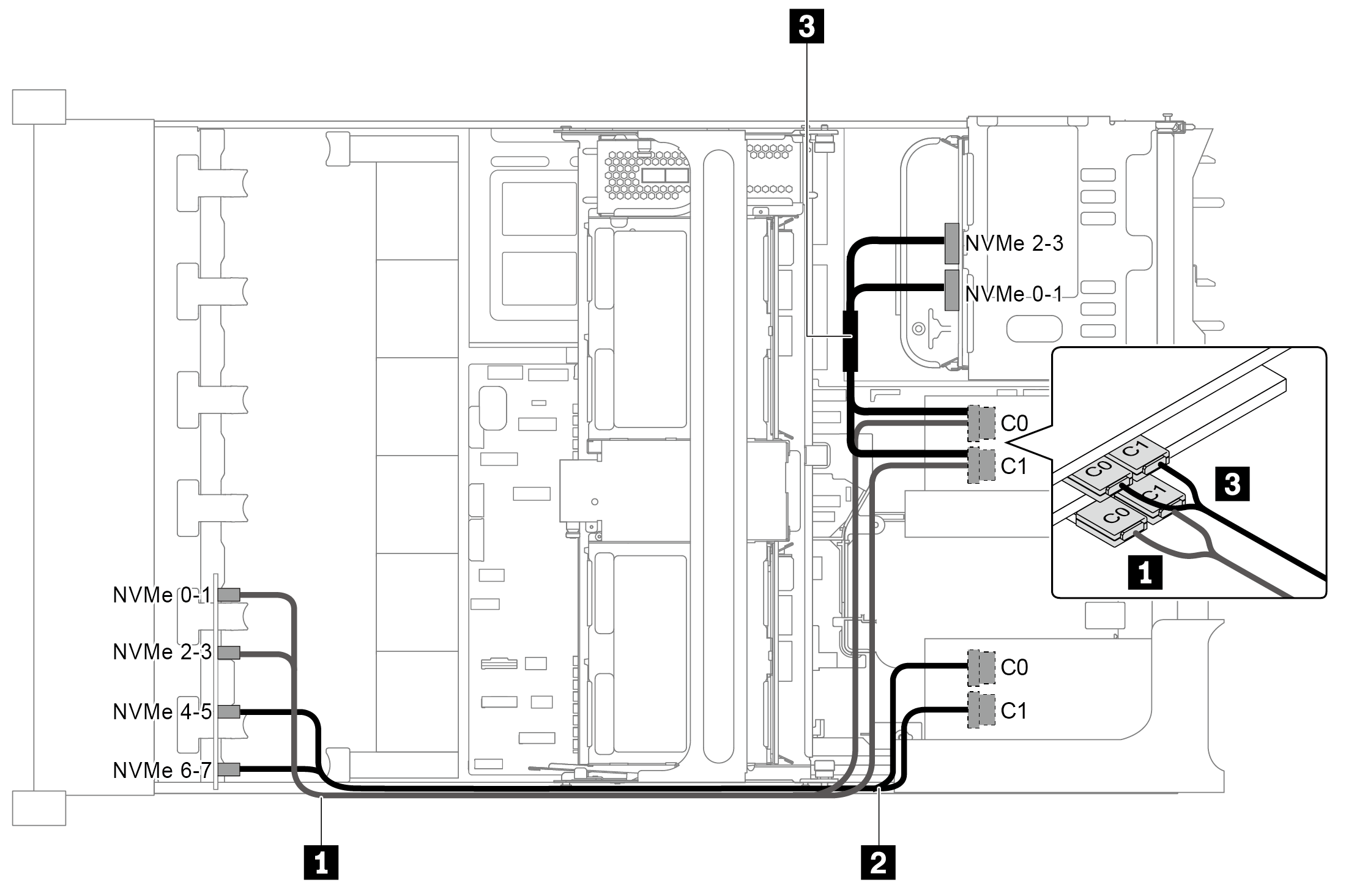

Figure 3. Cheminement des câbles pour la configuration avec trois adaptateurs resynchroniseurs NVMe, un sur le fond de panier arrière, deux sur le fond de panier avant
| Câble | De | À |
|---|---|---|
| 1 Cordon d'interface NVMe | Connecteur NVMe 0–1 sur le fond de panier avant 3 | Connecteur C0 sur l'adaptateur resynchroniseur 1 dans l'emplacement PCIe 5 |
| Connecteur NVMe 2–3 sur le fond de panier avant 3 | Connecteur C1 sur l'adaptateur resynchroniseur 1 dans l'emplacement PCIe 5 | |
| 2 Cordon d'interface NVMe | Connecteur NVMe 4–5 sur le fond de panier avant 3 | Connecteur C0 sur l'adaptateur resynchroniseur 2 dans l'emplacement PCIe 1 |
| Connecteur NVMe 6–7 sur le fond de panier avant 3 | Connecteur C1 sur l'adaptateur resynchroniseur 2 dans l'emplacement PCIe 1 | |
| 3 Cordon d'interface NVMe | Connecteur NVMe 0-1 sur le fond de panier arrière | Connecteur C0 sur l'adaptateur resynchroniseur 3 dans l'emplacement PCIe 4 |
| Connecteur NVMe 2-3 sur le fond de panier arrière | Connecteur C1 sur l'adaptateur resynchroniseur 3 dans l'emplacement PCIe 4 |
Configuration 4 : un adaptateur resynchroniseur NVMe sur le fond de panier arrière et une carte de commutateur NVMe 1611-8P

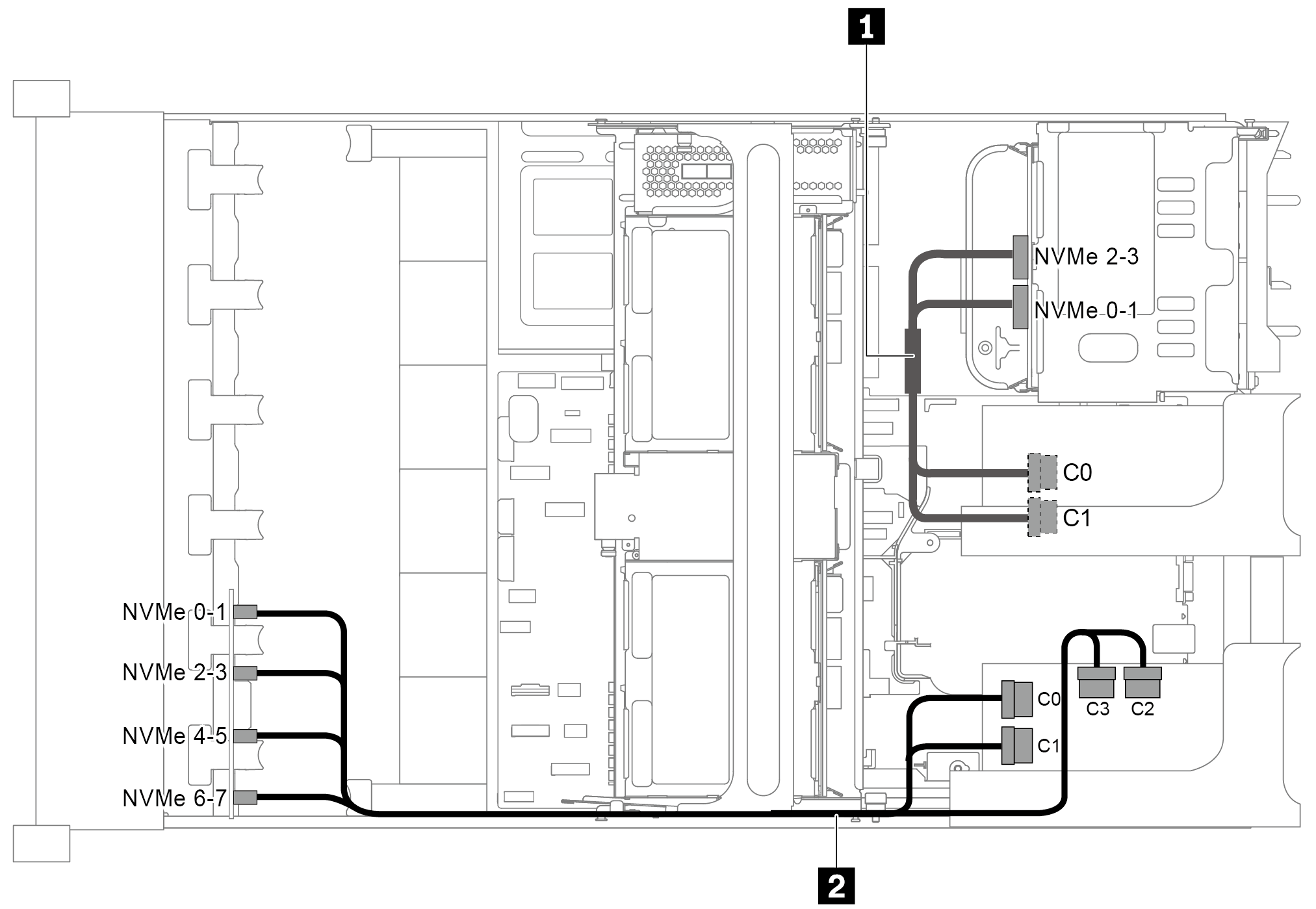

Figure 4. Cheminement des câbles pour la configuration avec un adaptateur resynchroniseur NVMe sur le fond de panier arrière et une carte de commutateur NVMe 1611-8P
| 1 Cordon d'interface NVMe | Connecteur NVMe 0-1 sur le fond de panier arrière | Connecteur C0 sur l'adaptateur resynchroniseur dans l'emplacement PCIe 4 |
| Connecteur NVMe 2-3 sur le fond de panier arrière | Connecteur C1 sur l'adaptateur resynchroniseur dans l'emplacement PCIe 4 | |
| 2 Cordon d'interface NVMe | Connecteurs NVMe 0-1 et 2-3 sur le fond de panier avant 3 | Connecteurs C0 et C1 sur la carte de commutateur NVMe dans l’emplacement PCIe 1 |
| Connecteurs NVMe 4-5 et 6-7 sur le fond de panier avant 3 | Connecteurs C2 et C3 sur la carte de commutateur NVMe dans l’emplacement PCIe 1 |
