安装 CX-7 散热器

按照本节中的说明安装 CX-7 散热器。此过程必须由经过培训的技术人员执行。

关于本任务

注意
  • 请阅读安装准则和安全检查核对表以确保操作安全。
  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。
  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。
重要
油灰垫/相变材料（PCM）更换指南
  • 在更换油灰垫/PCM 之前，请使用酒精清洁垫轻轻地清洁硬件表面。
  • 小心地抓住油灰垫/PCM，以免变形。确保油灰垫/PCM 不会遮挡螺钉孔或开口。
  • 请勿使用过期的油灰垫/PCM。检查油灰垫/PCM 包装上的有效期。如果油灰垫/PCM 过期，请购买新的油灰垫/PCM 以进行妥善更换。
注
请确保准备好下列必备工具，以便妥善更换组件：
  • T15 内六角螺丝刀
  • 酒精清洁垫
  • SR675 V3 CX-7 散热器油灰垫套件

过程

  1. 将两个油灰垫与 CX-7 散热器底部的标记对齐，然后将其贴附到 CX-7 散热器上。
    图 1. 贴附油灰垫
    Putty pad application
  2. 安装 CX-7 散热器。
    1. 调整 CX-7 散热器的方向，使 CX-7 散热器标签上的箭头符号面向 CX-7 Mezz 板上的线缆接口；然后，轻轻地将 CX-7 散热器放在 CX-7 Mezz 板上。
    2. 按照 CX-7 散热器标签上所示的安装顺序 拧紧四颗 T15 内六角螺钉。
      注
      使用设置到适当扭矩的扭矩螺丝刀，拧松或拧紧螺钉。（供参考）将螺钉完全拧松或拧紧所需的扭矩为 0.5±0.1 牛·米，即 4.5±0.5 英寸·磅。
      图 2. 安装 CX-7 散热器
      CX-7 散热器 installation

完成之后

  1. 装回 CX-7 组合件。请参阅安装 CX-7 组合件。

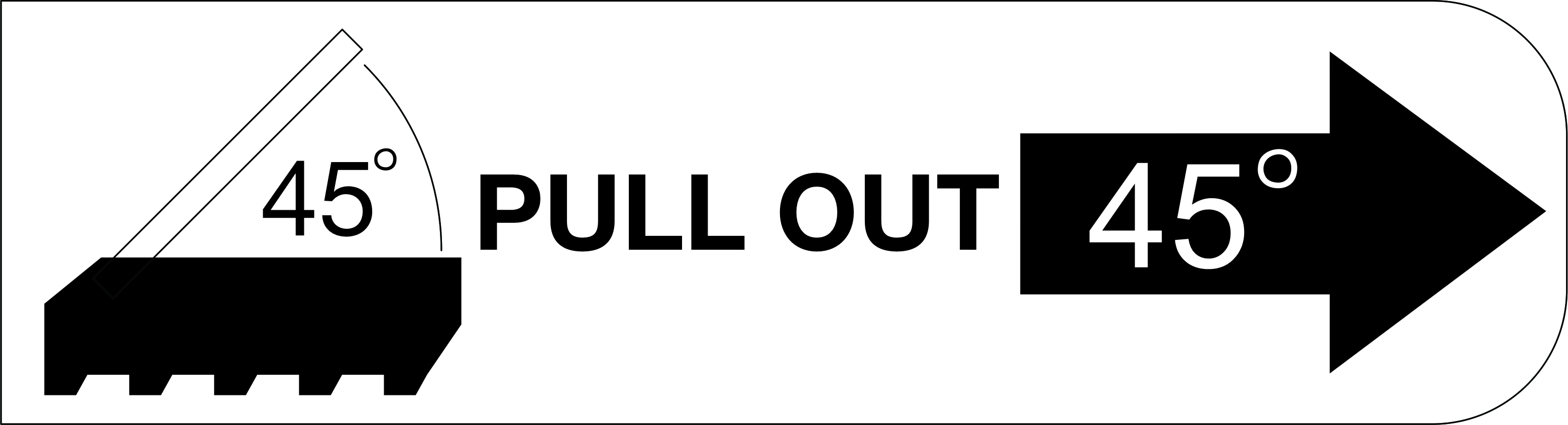

  2. 将线缆接回 CX-7 载板和 CX-7 Mezz 板。如需更多信息，请参阅CX-7 载板线缆布放和OSFP 端口卡线缆布放。
  3. 完成部件更换。请参阅完成部件更换。
