PCIe スイッチ・シャトル・リリース・レバーの取り外し

PCIe スイッチ・シャトル・リリース・レバーを取り外すには、このセクションの説明に従ってください。

手順

1. PCIe スイッチ・シャトルを最初の停止位置まで引きます。
   1. 青色の 2 つのリリース・ラッチを押します。
   2. 2 つのリリース・レバーを、PCIe スイッチ・シャトルに対して垂直になるまで回転させます。
   3. PCIe スイッチ・シャトルを最初の停止位置まで前方に引きます。
      図 1. PCIe スイッチ・シャトルを最初の停止位置まで引く


2. PCIe スイッチ・シャトル・リリース・レバーを取り外します。
   1. リリース・レバーのねじを緩めて、PCIe スイッチ・シャトルから取り外します。
   2. この手順を繰り返して、もう一方のリリース・レバーを取り外します。

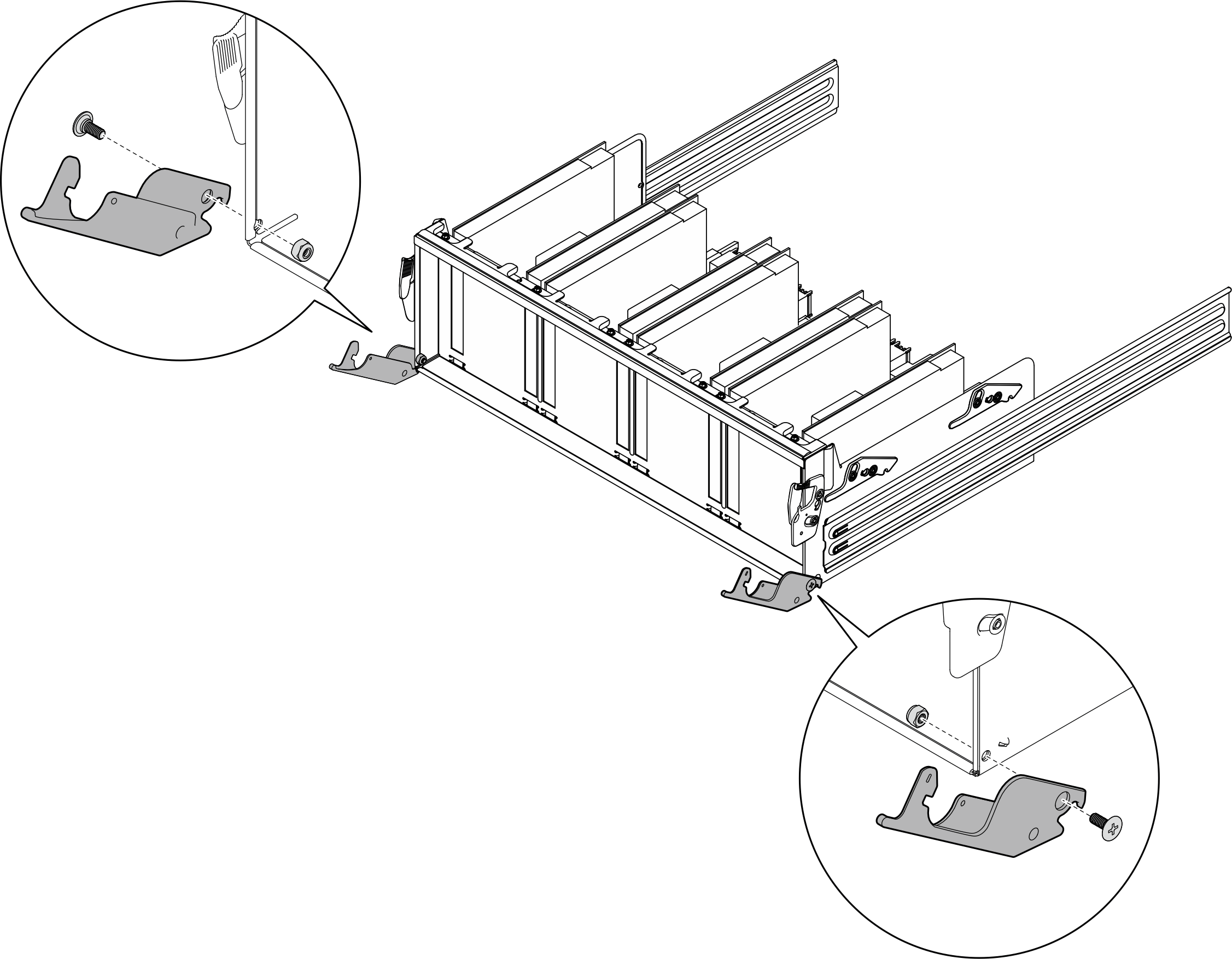

   図 2. リリース・レバーの取り外し
