Retrait des leviers de déverrouillage de la navette de commutation PCIe

Suivez les instructions de la présente section pour retirer les leviers de déverrouillage de la navette de commutation PCIe.

Procédure

1. Tirez la navette de commutation PCIe afin de la positionner à sa première position d’arrêt.
   1. Appuyez sur les deux loquets de déblocage bleus.
   2. Faites pivoter les deux leviers de dégagement jusqu’à ce qu’ils soient perpendiculaires à la navette de commutation PCIe.
   3. Tirez la navette de commutation PCIe vers l’avant afin de la positionner à sa première position d’arrêt.
      Figure 1. Déplacement (en tirant) de la navette de commutation PCIe jusqu’à la première position d’arrêt


2. Retirez les leviers de déverrouillage de la navette de commutation PCIe.
   1. Dévissez la vis du levier de dégagement pour le retirer de la navette de commutation PCIe.
   2. Répétez cette étape pour retirer l’autre levier de dégagement.

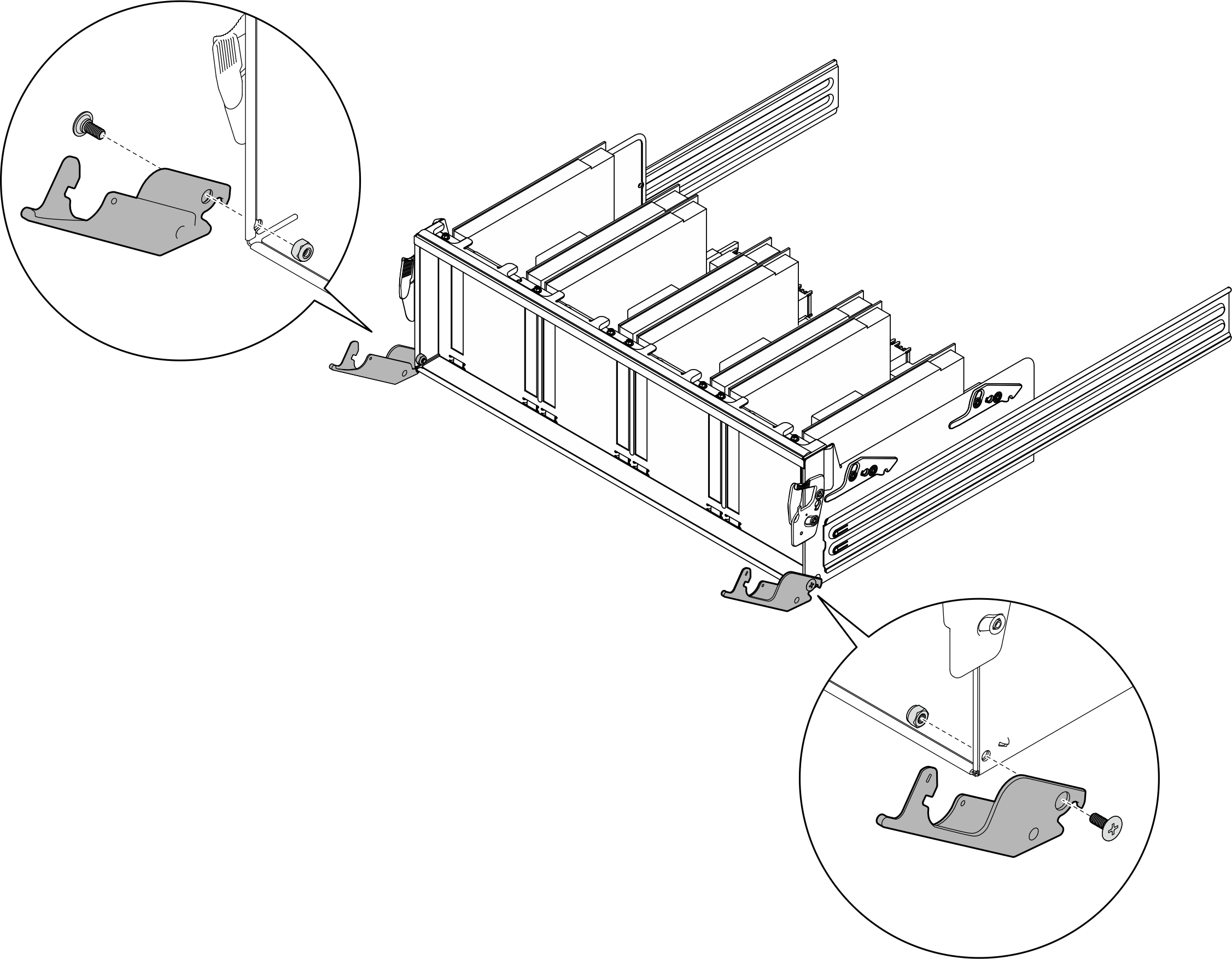

   Figure 2. Retrait du levier de déverrouillage
