Vorderen Lüfterrahmen installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um den vorderen Lüfterrahmen zu installieren. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
  • Für dieses Verfahren sind zwei Personen und eine Hebevorrichtung vor Ort erforderlich, die bis zu 181 kg (400 lb) unterstützt. Wenn Ihnen noch keine Hebevorrichtung zur Verfügung steht, bietet Lenovo den Genie Lift GL-8 material lift an, der mit dem Data Center Solution Configurator Zusätzlich zum Genie Lift GL-8 material lift sollten Sie unbedingt auch die fußbetätigte Haltebremse und die Ladeplattform bestellen.

Vorgehensweise

  1. Richten Sie den vorderen Lüfterrahmen an den Führungsstiften des 8U-GPU-Shuttles aus. Schieben Sie dann den Lüfterrahmen in das 8U-GPU-Shuttle, bis er sicher eingerastet ist.
  2. Identifizieren Sie die acht mit H markierten Schraubenlöcher am 8U-GPU-Shuttle und ziehen Sie dann die elf Schrauben fest, um den Lüfterrahmen zu befestigen.

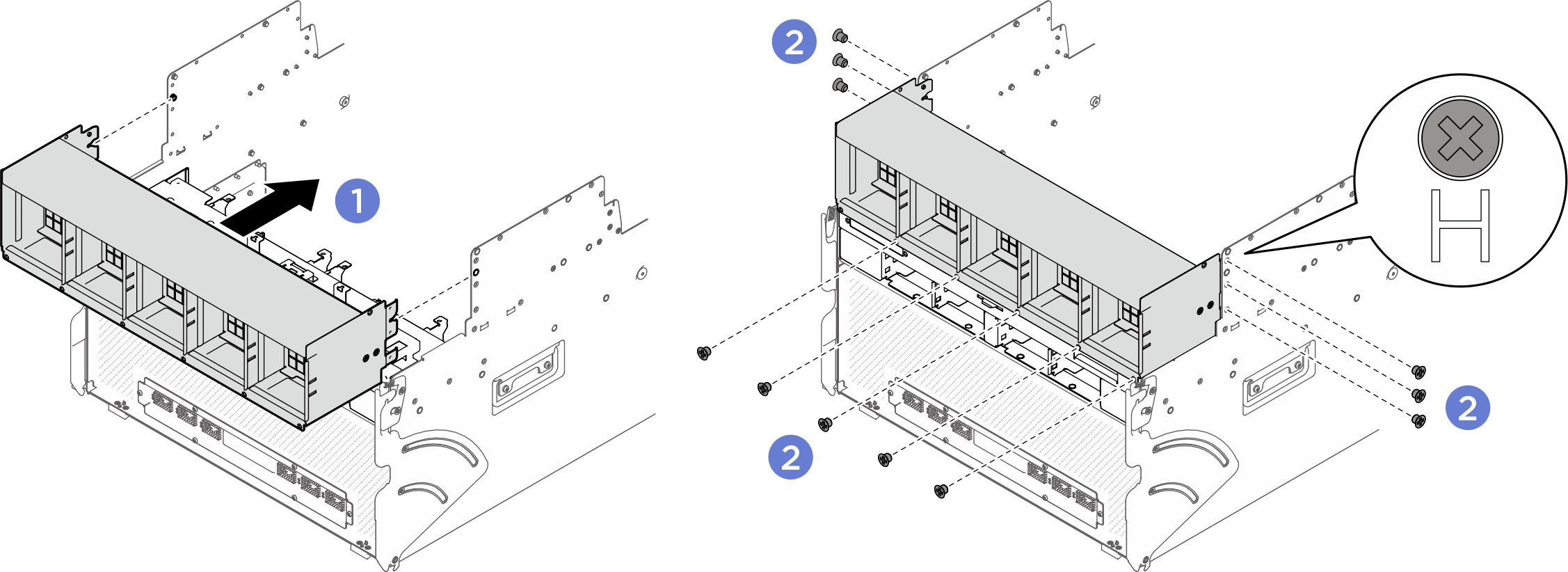

    Abbildung 1. Installation des vorderen Lüfterrahmens
    Front fan cage installation

Nach dieser Aufgabe

  1. Installieren Sie die Kabelabdeckung erneut. Siehe Kabelabdeckung installieren.
  2. Installieren Sie das 8U-GPU-Shuttle erneut. Siehe 8U-GPU-Shuttle installieren.
  3. Installieren Sie alle 2,5‑Zoll-Hot-Swap-Laufwerke oder Abdeckblenden der Laufwerkpositionen (sofern vorhanden) erneut in den Laufwerkpositionen. Siehe 2,5-Zoll-Hot-Swap-Laufwerk installieren
  4. Installieren Sie alle vorderen Lüfter erneut. Siehe Vorderen Hot-Swap-Lüfter installieren.
  5. Installieren Sie alle Netzteileinheiten wieder. Siehe Hot-Swap-Netzteileinheit installieren.
  6. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
