Instalar a gaiola do ventilador frontal

Siga as instruções nesta seção para instalar a gaiola do ventilador frontal. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção segurança para garantir que esteja trabalhando de forma segura.
  • Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
  • Duas pessoas e um dispositivo de elevação no local que podem suportar até 400 lb (181 kg) são necessários para executar esse procedimento. Se você ainda não tiver um dispositivo de içamento disponível, a Lenovo oferece o Genie Lift GL-8 material lift que pode ser adquirido em Data Center Solution Configurator. Inclua o freio e a plataforma de carga ao pedir o Genie Lift GL-8 material lift.

Procedimento

  1. Alinhe a gaiola do ventilador frontal com os pinos-guia no alternador da GPU 8U; em seguida, deslize a gaiola do ventilador no alternador da GPU 8U até que ele esteja encaixado com segurança.
  2. Localize os onze orifícios de parafuso marcados com H no alternador de GPU 8U; em seguida, aperte os onze parafusos para prender a gaiola do ventilador.

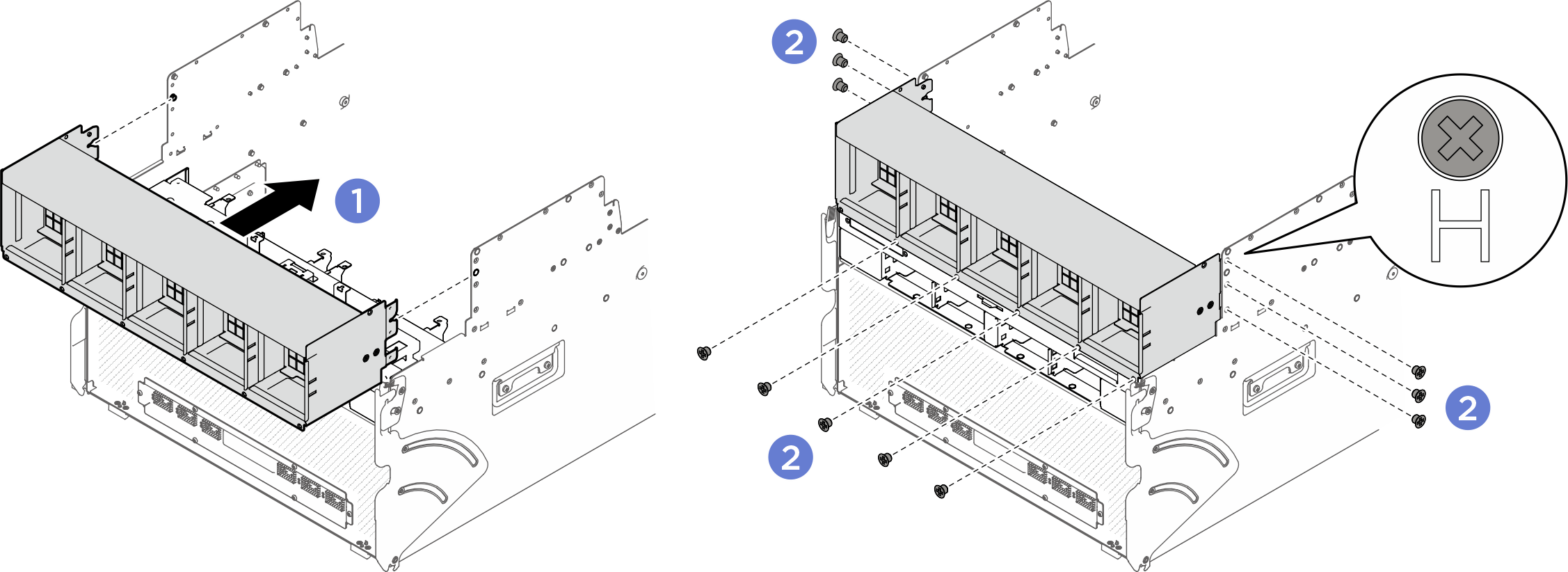

    Figura 1. Instalação da gaiola do ventilador frontal
    Front fan cage installation

Depois de concluir

  1. Reinstale a tampa do cabo. Consulte Instalar a tampa do cabo.
  2. Reinstale o Alternador de GPU 8U. Consulte Instalar o alternador de GPU 8U.
  3. Reinstale todas as unidades hot-swap de 2,5 polegadas ou preenchimentos do compartimento de unidade (se houver) nos compartimentos de unidade. Consulte Instalar uma unidade hot-swap de 2,5 polegadas
  4. Reinstale todos os ventiladores frontais. Consulte Instalar um ventilador hot-swap frontal.
  5. Reinstale todas as unidades de fonte de alimentação. Consulte Instalar uma unidade de fonte de alimentação hot-swap.
  6. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
