Instalación del compartimiento del ventilador frontal

Siga las instrucciones que aparecen en esta sección para instalar el compartimiento del ventilador frontal. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
  • Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
  • Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 400 lb (181 kg). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.

Procedimiento

  1. Alinee el compartimiento del ventilador frontal con las patillas guía en la lanzadera de GPU 8U; a continuación, deslice el compartimiento del ventilador en la lanzadera de GPU 8U hasta que quede bien enganchado.
  2. Ubique los once orificios de tornillos marcados con H en la lanzadera de GPU 8U y, a continuación, apriete los once tornillos para fijar el compartimiento del ventilador.

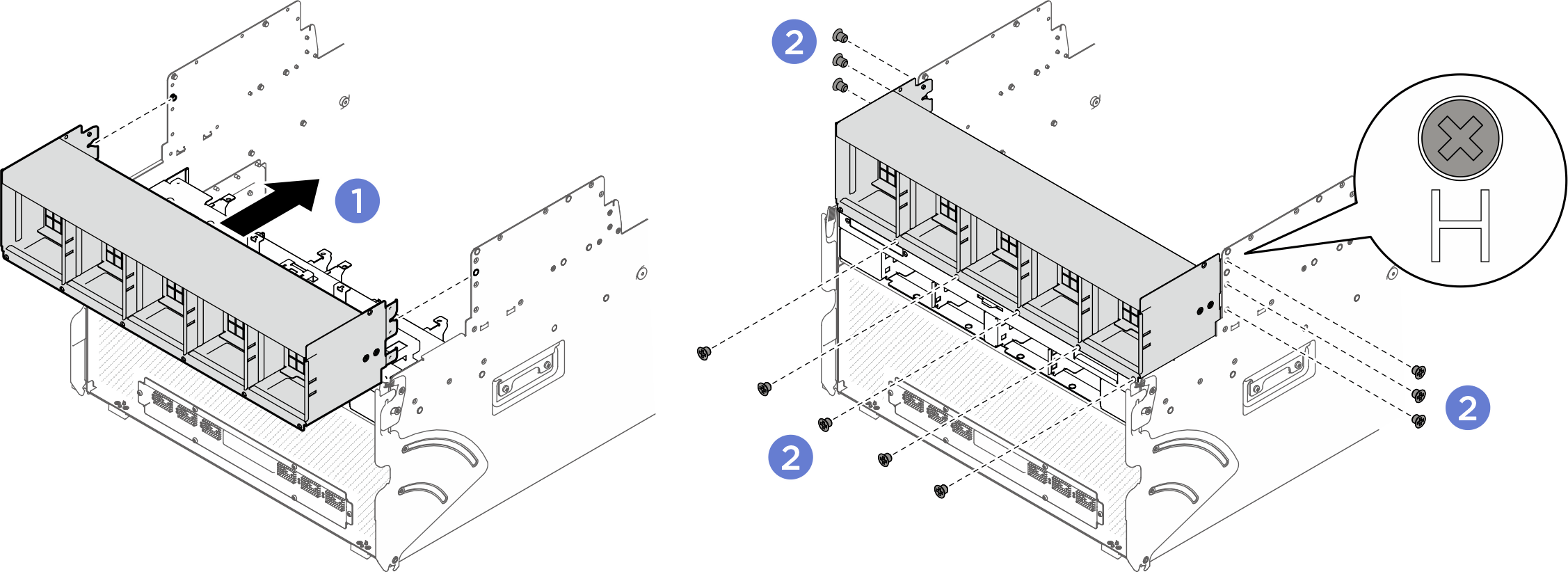

    Figura 1. Instalación de compartimiento del ventilador frontal
    Front fan cage installation

Después de finalizar

  1. Vuelva a instalar la cubierta de cables. Consulte Instalación de la cubierta de cables.
  2. Vuelva a instalar el Lanzadera de GPU 8U. Consulte Instalación de la lanzadera de GPU 8U.
  3. Vuelva a instalar todas las unidades de intercambio en caliente de 2,5 pulgadas o los rellenos de la bahía de unidad (si los hay) en las bahías de unidad. Consulte Instalación de una unidad de 2,5 pulgadas de intercambio en caliente
  4. Vuelva a instalar todos los ventiladores frontales. Consulte Instale un ventilador de intercambio en caliente frontal.
  5. Vuelva a instalar todas las unidades de fuente de alimentación. Consulte Instalación de una unidad de fuente de alimentación de intercambio en caliente.
  6. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
