Kabelführung der integrierten Diagnoseanzeige

In diesem Abschnitt wird die Kabelführung für die integrierte Diagnoseanzeige beschrieben.

Anmerkung

• Falls erforderlich, bringen Sie die Etiketten an beiden Enden der Kabel an.
  1. Bringen Sie den leeren Teil des Etiketts an.
  2. Wickeln Sie das Etikett um das Kabel herum und befestigen Sie es auf dem leeren Teil.
  3. Wiederholen Sie die Schritte, um das andere Etikett am anderen Kabelende anzubringen.

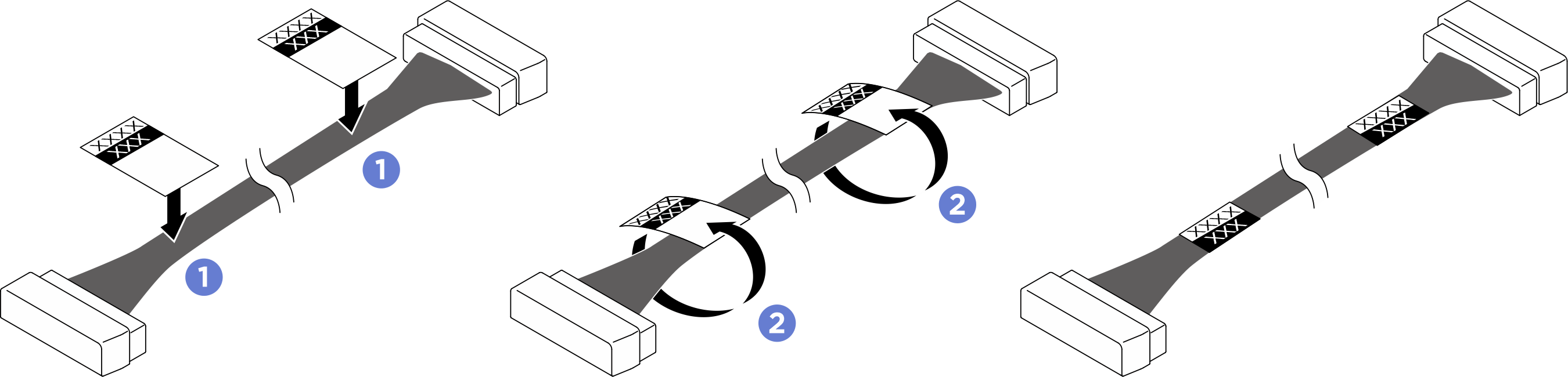

  Abbildung 1. Anbringen des Etiketts


• Verlegen Sie das Kabel wie unten dargestellt über die Systemplatine.
• Verlegen Sie das Kabel durch den Kabelhalter und die Kabelführung, wie in der Abbildung unten gezeigt.

Abbildung 2. Kabelführung der integrierten Diagnoseanzeige

Von	Zu	Etikett
1 Kabel der integrierten Diagnoseanzeige	1 Systemplatine: Anschluss (E/A an der Vorderseite) für die integrierte Diagnoseanzeige	PANEL FRONT IO 2
