Kabelführung für die OSFP-Karte
Verwenden Sie diesen Abschnitt, um die Kabelführung für die OSFP-Karten nachzuvollziehen.
Netzkabelführung
Blindstecker – weibliche Seite
Abbildung 1. Netzkabelführung


| Vom | Zu |
|---|---|
| 1 Linker Blindstecker | 1 Retimer-Platine: Netzteilanschluss OSFP-Karte 1 |
| 2 Rechter Blindstecker | 2 Retimer-Platine: Netzteilanschluss OSFP-Karte 2 |
Blindstecker – männliche Seite
Anmerkung
Verlegen Sie die Kabel durch die Kabelhalter, wie in der Abbildung unten dargestellt.
Abbildung 2. Netzkabelführung


| Vom | Zu |
|---|---|
| 1 Linker Blindstecker | 1a OSFP-Karte 1 (links): Netzteilanschluss |
| 1b GPU-Baseboard: Netzteilanschluss OSFP-Karte 1 | |
| 2 Rechter Blindstecker | 2a OSFP-Karte 2 (rechts): Netzteilanschluss |
| 2b GPU-Baseboard: Netzteilanschluss OSFP-Karte 2 |
Seitenbandkabelführung
Anmerkung
- Falls erforderlich, bringen Sie die Etiketten an beiden Enden der Kabel an.
Bringen Sie den leeren Teil des Etiketts an einem Ende des Kabels an.
Wickeln Sie das Etikett um das Kabel herum und befestigen Sie es auf dem leeren Teil.- Wiederholen Sie die Schritte, um das andere Etikett am anderen Kabelende anzubringen.

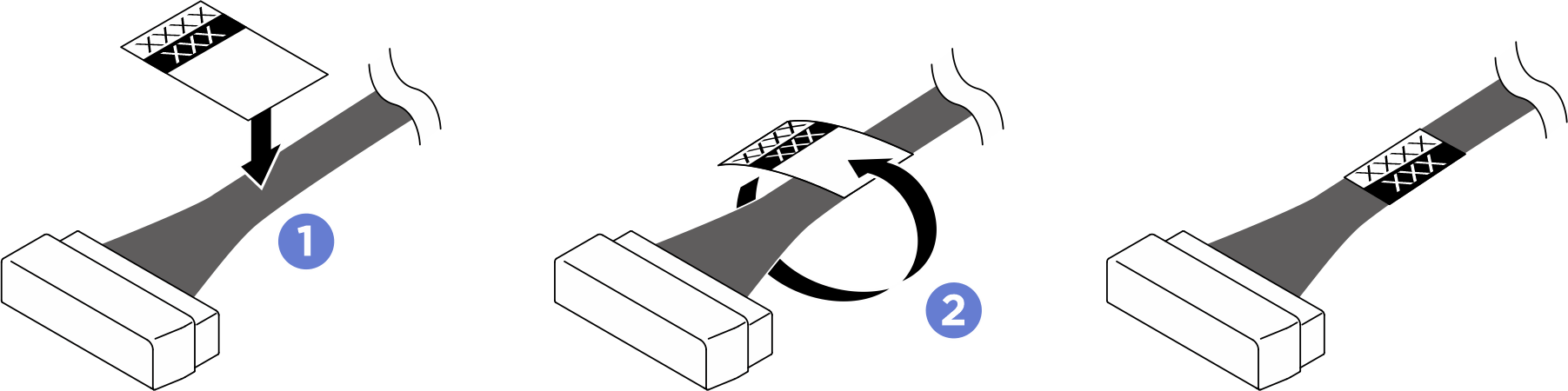

Abbildung 3. Anbringen des Etiketts
- Verlegen Sie die Kabel durch die Kabelhalter, wie in der Abbildung unten dargestellt.
Abbildung 4. Seitenbandkabelführung


| Vom | Zu | Etikett |
|---|---|---|
| 1 OSFP-Karte 1 (links): Seitenbandanschluss 4/2 | 1 GPU-Baseboard: Seitenbandanschluss 4 |
|
| 2 OSFP-Karte 1 (links): Seitenbandanschluss 3/1 | 2 GPU-Baseboard: Seitenbandanschluss 3 |
|
| 3 OSFP-Karte 2 (rechts): Seitenbandanschluss 4/2 | 3 GPU-Baseboard: Seitenbandanschluss 2 |
|
| 4 OSFP-Karte 2 (rechts): Seitenbandanschluss 3/1 | 4 GPU-Baseboard: Seitenbandanschluss 1 |
|
UltraPass-Kabelführung
Anmerkung
- Bringen Sie ggf. das Etikett am Ende des Kabels an, das mit dem GPU-Baseboard verbunden ist.
Bringen Sie den leeren Teil des Etiketts an einem Ende des Kabels an.
Wickeln Sie das Etikett um das Kabel herum und befestigen Sie es auf dem leeren Teil.Abbildung 5. Anbringen des Etiketts
- Verlegen Sie die Kabel durch die Kabelhalter, wie in der Abbildung unten dargestellt.
Abbildung 6. UltraPass-Kabelführung


| Vom | Zu | Etikett |
|---|---|---|
| 1 OSFP-Karte 1 (links): UltraPass-Kabel 7 | 1 GPU-Baseboard: UltraPass-Anschluss 7 |
|
| 2 OSFP-Karte 1 (links): UltraPass-Kabel 5 | 2 GPU-Baseboard: UltraPass-Anschluss 5 |
|
| 3 OSFP-Karte 1 (links): UltraPass-Kabel 6 | 3 GPU-Baseboard: UltraPass-Anschluss 6 |
|
| 4 OSFP-Karte 1 (links): UltraPass-Kabel 8 | 4 GPU-Baseboard: UltraPass-Anschluss 8 |
|
| 5 OSFP-Karte 2 (rechts): UltraPass-Kabel 1 | 5 GPU-Baseboard: UltraPass-Anschluss 1 |
|
| 6 OSFP-Karte 2 (rechts): UltraPass-Kabel 3 | 6 GPU-Baseboard: UltraPass-Anschluss 3 |
|
| 7 OSFP-Karte 2 (rechts): UltraPass-Kabel 4 | 7 GPU-Baseboard: UltraPass-Anschluss 4 |
|
| 8 OSFP-Karte 2 (rechts): UltraPass-Kabel 2 | 8 GPU-Baseboard: UltraPass-Anschluss 2 |
|
