การเดินสายการ์ด OSFP

• การเดินสายไฟ
• การเดินสาย Sideband
• การเดินสายสาย UltraPass

การเดินสายไฟ​

ขั้วต่อแบบ Blind mate – ด้านตัวเมีย

รูปที่ 1. การเดินสายไฟ

จาก	ไปยัง
1 ขั้วต่อแบบ Blind mate ด้านซ้าย	1 แผงรีไทเมอร์: ขั้วต่อไฟฟ้าของการ์ด OSFP 1
2 ขั้วต่อแบบ Blind mate ด้านขวา	2 แผงรีไทเมอร์: ขั้วต่อไฟฟ้าของการ์ด OSFP 2

ขั้วต่อแบบ Blind mate – ด้านตัวผู้

หมายเหตุ

เดินสายผ่านตัวยึดสายตามที่แสดงในภาพประกอบด้านล่าง

รูปที่ 2. การเดินสายไฟ

จาก	ไปยัง
1 ขั้วต่อแบบ Blind mate ด้านซ้าย	1a การ์ด OSFP 1 (ซ้าย): ขั้วต่อไฟฟ้า
	1b แผงวงจรหลัก GPU: ขั้วต่อไฟฟ้าของการ์ด OSFP 1
2 ขั้วต่อแบบ Blind mate ด้านขวา	2a การ์ด OSFP 2 (ขวา): ขั้วต่อไฟฟ้า
	2b แผงวงจรหลัก GPU: ขั้วต่อไฟฟ้าของการ์ด OSFP 2

การเดินสาย Sideband​

รูปที่ 4. การเดินสาย Sideband

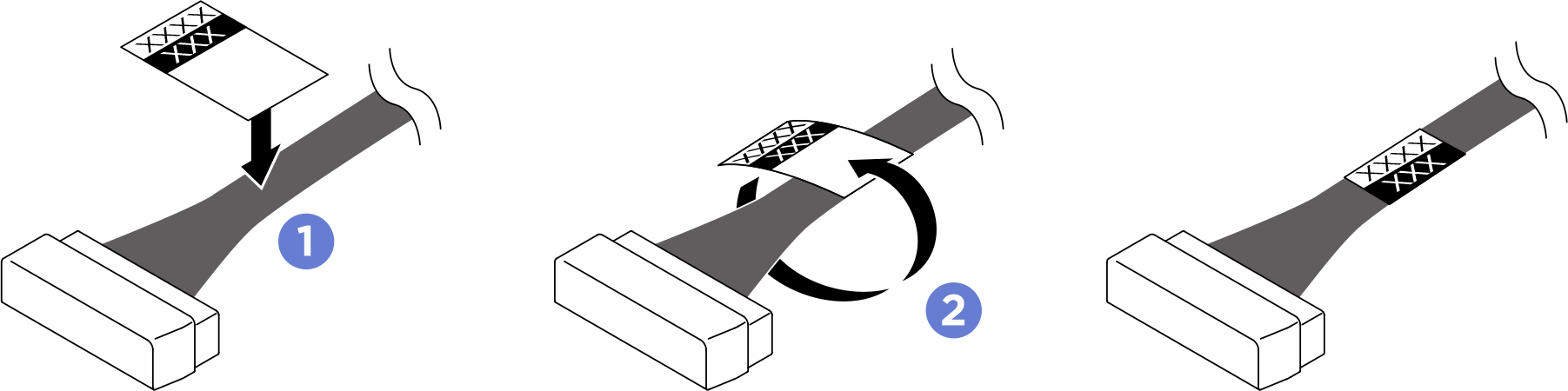

จาก	ไปยัง	ป้าย
1 การ์ด OSFP 1 (ซ้าย): ขั้วต่อ Sideband 4/2	1 แผงวงจรหลัก GPU: ขั้วต่อ Sideband 4	UBB SB 4/2 SB 4
2 การ์ด OSFP 1 (ซ้าย): ขั้วต่อ Sideband 3/1	2 แผงวงจรหลัก GPU: ขั้วต่อ Sideband 3	UBB SB 3/1 SB 3
3 การ์ด OSFP 2 (ขวา): ขั้วต่อ Sideband 4/2	3 แผงวงจรหลัก GPU: ขั้วต่อ Sideband 2	UBB SB 4/2 SB 2
4 การ์ด OSFP 2 (ขวา): ขั้วต่อ Sideband 3/1	4 แผงวงจรหลัก GPU: ขั้วต่อ Sideband 1	UBB SB 3/1 SB 1

การเดินสายสาย UltraPass​

รูปที่ 6. การเดินสายสาย UltraPass

จาก	ไปยัง	ป้าย
1 การ์ด OSFP 1 (ซ้าย): สาย UltraPass 7	1 แผงวงจรหลัก GPU: ขั้วต่อ UltraPass 7	OSFP 7 UltraPass 7
2 การ์ด OSFP 1 (ซ้าย): สาย UltraPass 5	2 แผงวงจรหลัก GPU: ขั้วต่อ UltraPass 5	OSFP 5 UltraPass 5
3 การ์ด OSFP 1 (ซ้าย): สาย UltraPass 6	3 แผงวงจรหลัก GPU: ขั้วต่อ UltraPass 6	OSFP 6 UltraPass 6
4 การ์ด OSFP 1 (ซ้าย): สาย UltraPass 8	4 แผงวงจรหลัก GPU: ขั้วต่อ UltraPass 8	OSFP 8 UltraPass 8
5 การ์ด OSFP 2 (ขวา): สาย UltraPass 1	5 แผงวงจรหลัก GPU: ขั้วต่อ UltraPass 1	OSFP 1 UltraPass 1
6 การ์ด OSFP 2 (ขวา): สาย UltraPass 3	6 แผงวงจรหลัก GPU: ขั้วต่อ UltraPass 3	OSFP 3 UltraPass 3
7 การ์ด OSFP 2 (ขวา): สาย UltraPass 4	7 แผงวงจรหลัก GPU: ขั้วต่อ UltraPass 4	OSFP 4 UltraPass 4
8 การ์ด OSFP 2 (ขวา): สาย UltraPass 2	8 แผงวงจรหลัก GPU: ขั้วต่อ UltraPass 2	OSFP 2 UltraPass 2
