Instradamento dei cavi della scheda OSFP
Utilizzare questa sezione per comprendere l'instradamento dei cavi per le schede OSFP.
Instradamento dei cavi di alimentazione
Innesto cieco - Lato femmina
Figura 1. Instradamento dei cavi di alimentazione
| Da | A |
|---|---|
| 1 Innesto cieco sinistro | 1 Scheda retimer: connettore di alimentazione della scheda OSFP 1 |
| 2 Innesto cieco destro | 2 Scheda retimer: connettore di alimentazione della scheda OSFP 2 |
Innesto cieco - Lato maschio
Nota
Instradare i cavi attraverso i fermacavi come illustrato di seguito.
Figura 2. Instradamento dei cavi di alimentazione
| Da | A |
|---|---|
| 1 Innesto cieco sinistro | 1a Scheda OSFP 1 (sinistra): connettore di alimentazione |
| 1b Scheda di base della GPU: connettore di alimentazione della scheda OSFP 1 | |
| 2 Innesto cieco destro | 2a Scheda OSFP 2 (destra): connettore di alimentazione |
| 2b Scheda di base della GPU: connettore di alimentazione della scheda OSFP 2 |
Instradamento dei cavi laterali
Nota
- Se necessario, applicare le etichette su entrambe le estremità dei cavi.
Applicare la parte bianca dell'etichetta a un'estremità del cavo.
Avvolgere l'etichetta intorno al cavo e attaccarla alla parte bianca.- Ripetere l'operazione per applicare l'altra etichetta all'estremità opposta del cavo.

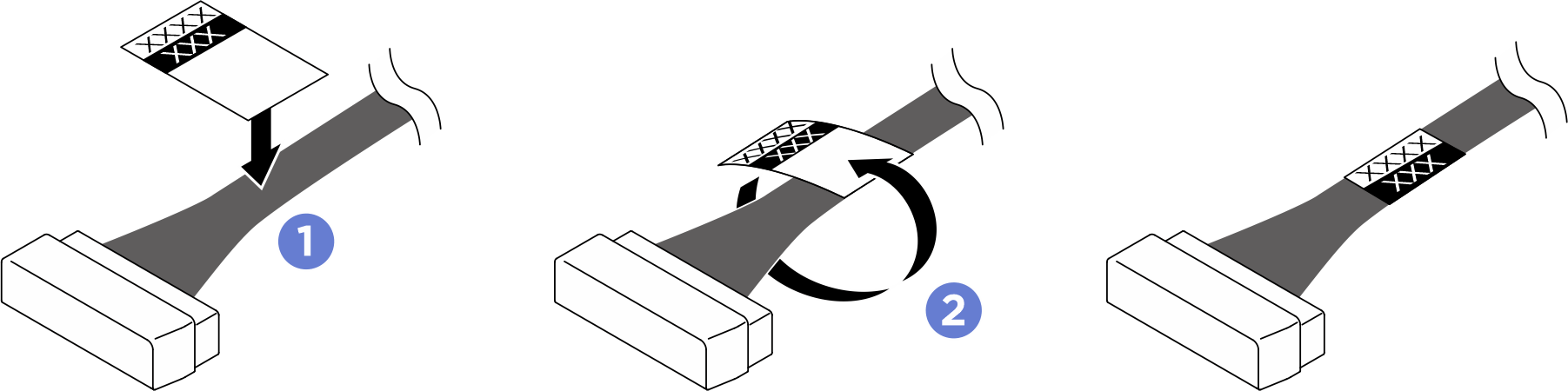

Figura 3. Applicazione dell'etichetta
- Instradare i cavi attraverso i fermacavi come illustrato di seguito.
Figura 4. Instradamento dei cavi laterali
| Da | A | Etichetta |
|---|---|---|
| 1 Scheda OSFP 1 (sinistra): connettore laterale 4/2 | 1 Scheda di base della GPU: connettore laterale 4 |
|
| 2 Scheda OSFP 1 (sinistra): connettore laterale 3/1 | 2 Scheda di base della GPU: connettore laterale 3 |
|
| 3 Scheda OSFP 2 (destra): connettore laterale 4/2 | 3 Scheda di base della GPU: connettore laterale 2 |
|
| 4 Scheda OSFP 2 (destra): connettore laterale 3/1 | 4 Scheda di base della GPU: connettore laterale 1 |
|
Instradamento dei cavi UltraPass
Nota
- Se necessario, applicare l'etichetta all'estremità del cavo che si collega alla scheda di base della GPU.
- Applicare la parte bianca dell'etichetta a un'estremità del cavo.
- Avvolgere l'etichetta intorno al cavo e attaccarla alla parte bianca.Figura 5. Applicazione dell'etichetta
- Instradare i cavi attraverso i fermacavi come illustrato di seguito.
Figura 6. Instradamento dei cavi UltraPass
| Da | A | Etichetta |
|---|---|---|
| 1 Scheda OSFP 1 (sinistra): cavo UltraPass 7 | 1 Scheda di base della GPU: connettore UltraPass 7 |
|
| 2 Scheda OSFP 1 (sinistra): cavo UltraPass 5 | 2 Scheda di base della GPU: connettore UltraPass 5 |
|
| 3 Scheda OSFP 1 (sinistra): cavo UltraPass 6 | 3 Scheda di base della GPU: connettore UltraPass 6 |
|
| 4 Scheda OSFP 1 (sinistra): cavo UltraPass 8 | 4 Scheda di base della GPU: connettore UltraPass 8 |
|
| 5 Scheda OSFP 2 (destra): cavo UltraPass 1 | 5 Scheda di base della GPU: connettore UltraPass 1 |
|
| 6 Scheda OSFP 2 (destra): cavo UltraPass 3 | 6 Scheda di base della GPU: connettore UltraPass 3 |
|
| 7 Scheda OSFP 2 (destra): cavo UltraPass 4 | 7 Scheda di base della GPU: connettore UltraPass 4 |
|
| 8 Scheda OSFP 2 (destra): cavo UltraPass 2 | 8 Scheda di base della GPU: connettore UltraPass 2 |
|
