OSFP 카드 케이블 배선

이 섹션을 사용하여 OSFP 카드의 케이블 배선에 대해 알아보십시오.

전원 케이블 배선​

블라인드 메이트 – 암측

그림 1. 전원 케이블 배선

에서	끝
1 왼쪽 블라인드 메이트	1 리타이머 보드: OSFP 카드 1 전원 커넥터
2 오른쪽 블라인드 메이트	2 리타이머 보드: OSFP 카드 2 전원 커넥터

블라인드 메이트 – 수측

주

아래 그림과 같이 케이블 홀더를 통해 케이블을 배선하십시오.

그림 2. 전원 케이블 배선

에서	끝
1 왼쪽 블라인드 메이트	1a OSFP 카드 1(왼쪽): 전원 커넥터
	1b GPU 베이스보드: OSFP 카드 1 전원 커넥터
2 오른쪽 블라인드 메이트	2a OSFP 카드 2(오른쪽): 전원 커넥터
	2b GPU 베이스보드: OSFP 카드 2 전원 커넥터

사이드밴드 케이블 배선​

주

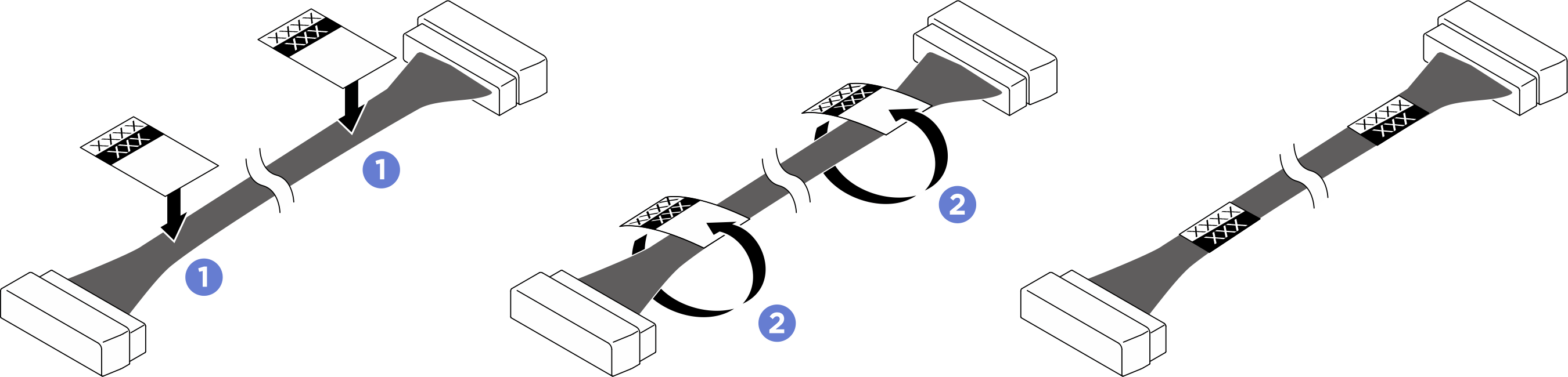

• 필요한 경우 케이블의 양쪽 끝에 레이블을 부착하십시오.
  1. 레이블의 공백 부분을 케이블의 한쪽 끝에 부착합니다.
  2. 케이블 주위에 레이블을 감고 공백 부분에 부착합니다.
  3. 반복해서 다른 레이블을 케이블의 반대쪽 끝에 부착합니다.
  그림 3. 레이블 부착


• 아래 그림과 같이 케이블 홀더를 통해 케이블을 배선하십시오.

그림 4. 사이드밴드 케이블 배선

에서	끝	레이블
1 OSFP 카드 1(왼쪽): 사이드밴드 커넥터 4/2	1 GPU 베이스보드: 사이드밴드 커넥터 4번	UBB SB 4/2 SB 4
2 OSFP 카드 1(왼쪽): 사이드밴드 커넥터 3/1	2 GPU 베이스보드: 사이드밴드 커넥터 3	UBB SB 3/1 SB 3
3 OSFP 카드 2(오른쪽): 사이드밴드 커넥터 4/2	3 GPU 베이스보드: 사이드밴드 커넥터 2	UBB SB 4/2 SB 2
4 OSFP 카드 2(오른쪽): 사이드밴드 커넥터 3/1	4 GPU 베이스보드: 사이드밴드 커넥터 1	UBB SB 3/1 SB 1

UltraPass 케이블 배선​

주

• 필요한 경우 GPU 베이스보드에 연결하는 케이블 끝에 레이블을 부착하십시오.
  1. 레이블의 공백 부분을 케이블의 한쪽 끝에 부착합니다.
  2. 케이블 주위에 레이블을 감고 공백 부분에 부착합니다.
     그림 5. 레이블 부착


• 아래 그림과 같이 케이블 홀더를 통해 케이블을 배선하십시오.

그림 6. UltraPass 케이블 배선

에서	끝	레이블
1 OSFP 카드 1(왼쪽): UltraPass 케이블 7	1 GPU 베이스보드: UltraPass 커넥터 7	OSFP 7 UltraPass 7
2 OSFP 카드 1(왼쪽): UltraPass 케이블 5	2 GPU 베이스보드: UltraPass 커넥터 5	OSFP 5 UltraPass 5
3 OSFP 카드 1(왼쪽): UltraPass 케이블 6	3 GPU 베이스보드: UltraPass 커넥터 6	OSFP 6 UltraPass 6
4 OSFP 카드 1(왼쪽): UltraPass 케이블 8	4 GPU 베이스보드: UltraPass 커넥터 8	OSFP 8 UltraPass 8
5 OSFP 카드 2(오른쪽): UltraPass 케이블 1	5 GPU 베이스보드: UltraPass 커넥터 1	OSFP 1 UltraPass 1
6 OSFP 카드 2(우측): UltraPass 케이블 3	6 GPU 베이스보드: UltraPass 커넥터 3	OSFP 3 UltraPass 3
7 OSFP 카드 2(오른쪽): UltraPass 케이블 4	7 GPU 베이스보드: UltraPass 커넥터 4	OSFP 4 UltraPass 4
8 OSFP 카드 2(오른쪽): UltraPass 케이블 2	8 GPU 베이스보드: UltraPass 커넥터 2	OSFP 2 UltraPass 2
