Instradamento dei cavi della scheda interposer OCP

Utilizzare questa sezione per comprendere l'instradamento dei cavi per la scheda interposer OCP.

Instradamento dei cavi di alimentazione e di segnale​

Nota
  • Se necessario, applicare le etichette su entrambe le estremità dei cavi.
    1. Applicare la parte bianca dell'etichetta a un'estremità del cavo.
    2. Avvolgere l'etichetta intorno al cavo e attaccarla alla parte bianca.
    3. Ripetere l'operazione per applicare l'altra etichetta all'estremità opposta del cavo.

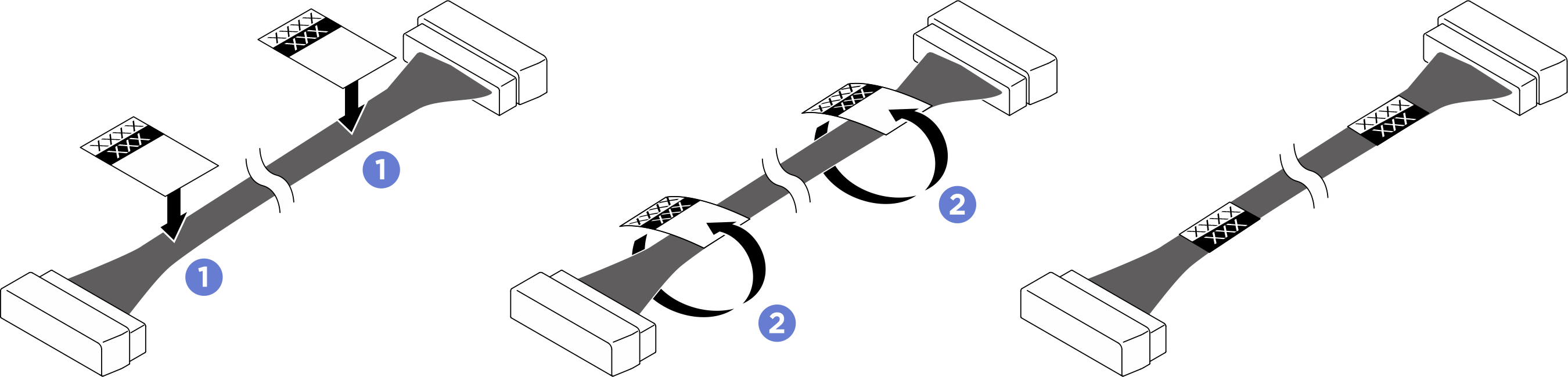

    Figura 1. Applicazione dell'etichetta
    Label application
  • Instradare il cavo di alimentazione sotto il vassoio di elaborazione come illustrato di seguito.
  • Instradare il cavo di alimentazione attraverso il fermacavo e la spugna come illustrato di seguito.
Figura 2. Instradamento dei cavi di alimentazione e di segnale
Power and signal cable routing
DaEtichettaAEtichetta
1 Scheda interposer OCP: Connettore di alimentazione
  • OCP PWR
  • 6P+6S
1 Scheda di sistema: Connettore di alimentazione della scheda interposer OCP
  • PWR OCP
  • 12P+12S
2 Scheda interposer OCP: Connettore MCIO
  • MCIO I
  • OCP SIG
2 Scheda dello switch PCIe: Connettore MCIO I
  • MCIO I
  • OCP SIG

Instradamento del cavo dell'interfaccia NCSI (Network Controller Sideband Interface)​

Nota
Fare riferimento al Passaggio 2 in Installazione della scheda interposer OCP e al Passaggio 3 in Installazione della scheda I/O di sistema per istruzioni dettagliate sull'installazione del cavo FPC nella scheda interposer OCP e nella scheda I/O di sistema.
Figura 3. Instradamento del cavo dell'interfaccia NCSI (Network Controller Sideband Interface)
Network controller sideband interface cable routing
DaA
1 Scheda interposer OCP: Connettore dell'interfaccia NCSI (Network Controller Sideband Interface)1 Scheda I/O di sistema: Secondo connettore di gestione Lenovo XClarity Controller
