การเดินสายการ์ดอินเทอร์โพเซอร์ OCP

ใช้ส่วนนี้เพื่อทำความเข้าใจกับการเดินสายสำหรับการ์ดอินเทอร์โพเซอร์ OCP

การเดินสายไฟและสายสัญญาณ

หมายเหตุ

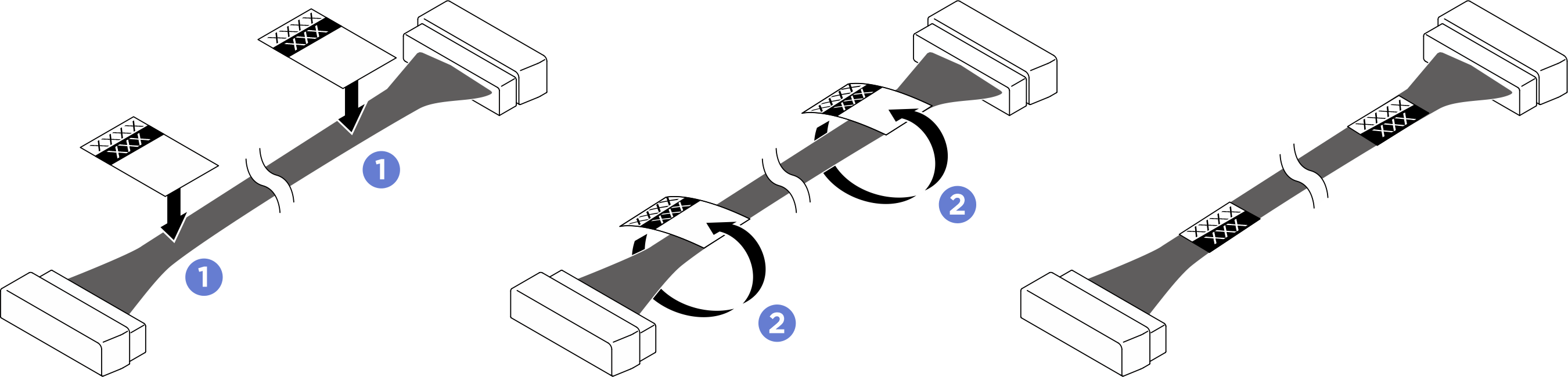

หากจำเป็น ให้ติดป้ายกำกับที่ปลายสายทั้งสองข้าง
1. ติดส่วนพื้นที่สีขาวของป้ายที่ปลายสายด้านหนึ่ง
2. พันป้ายรอบสาย และติดเข้ากับส่วนพื้นที่สีขาว
3. ทำซ้ำเพื่อติดป้ายอีกอันเข้ากับปลายสายอีกด้านหนึ่ง
รูปที่ 1. การติดป้ายกำกับ
เดินสายไฟลอดใต้ถาดคอมพิวท์ตามภาพด้านล่าง
เดินสายไฟผ่านตัวยึดสายและฟองน้ำตามภาพด้านล่าง

รูปที่ 2. การเดินสายไฟและสายสัญญาณ
Power and signal cable routing

จาก	ป้าย	ไปยัง	ป้าย
`1` การ์ดอินเทอร์โพเซอร์ OCP: ขั้วต่อไฟฟ้า	OCP PWR 6P+6S	`1` แผงระบบ: ขั้วต่อไฟฟ้าการ์ดอินเทอร์โพเซอร์ OCP	PWR OCP 12P+12S
`2` การ์ดอินเทอร์โพเซอร์ OCP: ขั้วต่อ MCIO	MCIO I OCP SIG	`2` แผงสวิตช์ PCIe: ขั้วต่อ MCIO I	MCIO I OCP SIG

หมายเหตุ

โปรดดูขั้นตอนที่ 2 ใน ติดตั้งการ์ดอินเทอร์โพเซอร์ OCP และขั้นตอนที่ 3 ใน ติดตั้งแผง I/O ระบบ สำหรับคำแนะนำโดยละเอียดเกี่ยวกับการติดตั้งสาย FPC เข้ากับการ์ดอินเทอร์โพเซอร์ OCP และแผง I/O ระบบ

รูปที่ 3. การเดินสายเคเบิลอินเทอร์เฟซ Sideband ของตัวควบคุมเครือข่าย
Network controller sideband interface cable routing

จาก	ไปยัง
`1` การ์ดอินเทอร์โพเซอร์ OCP: ขั้วต่ออินเทอร์เฟซ Sideband ของตัวควบคุมเครือข่าย	`1` แผง I/O ระบบ: ขั้วต่อการจัดการ Lenovo XClarity Controller ตัวที่สอง
