Instalar uma GPU H100/H200 e um módulo de dissipador de calor

Siga as instruções nesta seção para instalar um módulo de dissipador de calor e GPU H100/H200. O procedimento deve ser executado por um técnico treinado.

Procedimento

1. (Opcional) Conclua as etapas a seguir para a nova GPU e o módulo de dissipador de calor.
   • Remova as tampas do conector na parte inferior.



   • Anexe a etiqueta do número de peça da FRU.
     1. Remova a película protetora da tampa plástica.
     2. Cole a etiqueta do número de peça da FRU na tampa plástica.



   • Remova a tampa plástica do dissipador de calor.



2. Segure o Módulo de GPU e dissipador de calor com as duas mãos; em seguida, alinhe o Módulo de GPU e dissipador de calor com os dois orifícios-guia na Placa-base da GPU e coloque-o com cuidado na Placa-base da GPU.
   Figura 1. Instalação do Módulo de GPU e dissipador de calor

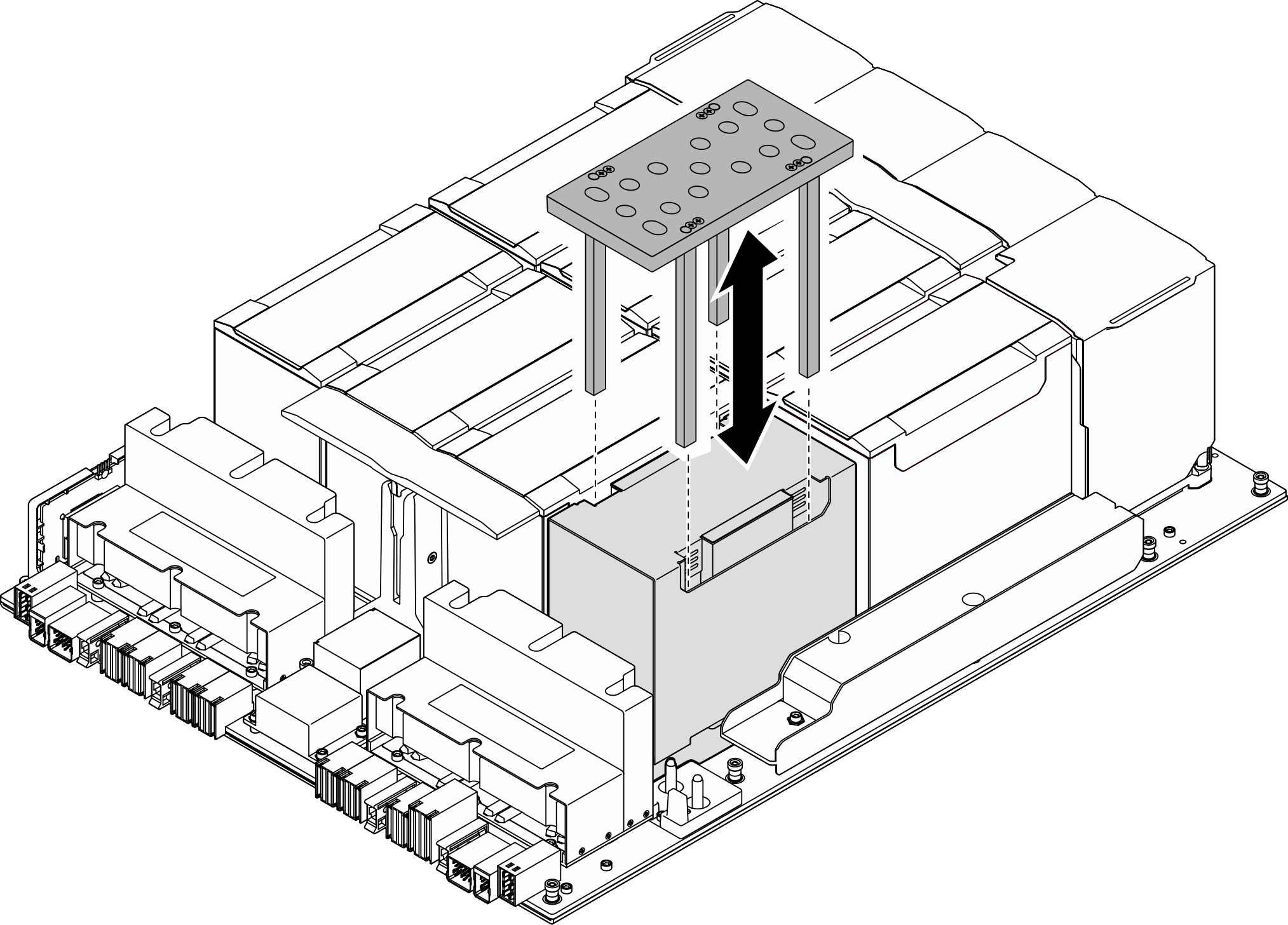

3. Alinhe o gabarito com o dissipador de calor de GPU e instale-o cuidadosamente no dissipador de calor de GPU.
   Figura 2. Instalação do gabarito


4. Insira a chave de fenda de torque nos orifícios designados no dispositivo e aperte os quatro parafusos Torx T15 na sequência mostrada na ilustração abaixo ( > > > ).
   Nota

   Primeiro, ajuste a chave de fenda de torque para 0,1 - 0,12 newton-metro, 0,9 - 1,1 libras-polegadas para apertar os parafusos por algumas rodadas. Em seguida, ajuste a chave de fenda de torque para 0,58 - 0,62 newton-metro, 5 - 5,5 libras-polegadas para apertar totalmente os parafusos.

   Figura 3. Sequência de aperto dos parafusos


5. Remova o gabarito do dissipador de calor da GPU.
   Figura 4. Remoção do gabarito


6. Coloque a tampa plástica sobre o Módulo de GPU e dissipador de calor até que esteja bem encaixada.
   Figura 5. Instalação da tampa plástica
