Rimozione del modulo piastra a freddo con NVSwitch e retimer B200

Seguire le istruzioni riportate in questa sezione per rimuovere il modulo piastra a freddo con NVSwitch e retimer B200. La procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
  • Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere lo chassis dal rack. Vedere Rimozione del server dal rack.
  • Per eseguire questa procedura sono necessarie due persone e un dispositivo di sollevamento in grado di supportare fino a 181 kg (400 lb). Se non si dispone già di un dispositivo di sollevamento, Lenovo offre la Genie Lift GL-8 material lift che può essere acquistata in Data Center Solution Configurator. Assicurarsi di includere il freno a pedale e la piattaforma di carico al momento dell'ordine Genie Lift GL-8 material lift.
  • Se non si dispone di un cacciavite dinamometrico, è possibile richiederne uno.
Nota
Assicurarsi di disporre degli strumenti necessari elencati di seguito per sostituire correttamente il componente:
  • Cacciavite a testa Torx T15
  • Punta di prolunga Torx T15 da 200 mm
  • Cacciavite a testa Phillips #1
  • Cacciavite a testa Phillips #2
  • Panno imbevuto di alcol
  • 2 PCM B200
  • 2 B200 SXM6 PAD-1
  • 2 B200 SXM6 PAD-2
  • Kit di staffe di spedizione frontale e posteriore delle GPU B200
  • Kit di manutenzione delle GPU B200
  • Kit di manutenzione per NVSwitch e retimer B200
  • Kit di spedizione per NVSwitch e retimer B200
  • PCM NVSwitch B200
  • B200 NVSwitch PAD-1
  • B200 NVSwitch PAD-2
I kit B200 (GPU e NVSwitch e retimer) (staffe di manutenzione e di spedizione) sono riutilizzabili e obbligatori per la manutenzione di GPU e moduli piastra a freddo delle GPU. Si consiglia di conservarli presso la struttura in cui è in funzione il server per future esigenze di sostituzione.
Importante
Linee guida per la sostituzione del tampone di mastice/PCM (Phase Change Material)
  • Prima di sostituire il tampone di mastice/PCM, pulire delicatamente la superficie dell'hardware con un panno imbevuto di alcol.
  • Mantenere con attenzione il tampone di mastice/PCM per evitare deformazioni. Assicurarsi che nessun foro o apertura per viti sia bloccato dal tampone di mastice/PCM.
  • Non utilizzare tampone di mastice/PCM scaduto. Controllare la data di scadenza sulla confezione del tampone di mastice/PCM. Se i tamponi di mastice/PCM sono scaduti, acquistare una nuova confezione per sostituirli correttamente.
La figura che segue mostra la numerazione della GPU B200 e la numerazione corrispondente degli slot in XCC.
Figura 1. Numerazione della GPU B200
B200 GPU numbering
Socket fisico della GPUNumerazione degli slot in XCCNumero logico in nvidia-smi

GPU 1

Slot 21

4

GPU 2

Slot 24

7

GPU 3

Slot 22

5

GPU 4

Slot 23

6

GPU 5

Slot 17

0

GPU 6

Slot 20

3

GPU 7

Slot 18

1

GPU 8

Slot 19

2

La figura che segue mostra i componenti per il modulo piastra a freddo con NVSwitch e retimer.
Figura 2. Identificazione dei componenti del modulo piastra a freddo con NVSwitch e retimer
NVSwitch and retimer cold plate module components identification
Tabella 1. Componenti del modulo piastra a freddo con NVSwitch e retimer
1 Etichetta della coppia di serraggio per la piastra a freddo con retimer2 Modulo del sensore di rilevamento delle perdite
3 Maniglia4 Fascetta per tubo
5 Piastra a freddo NVSwitch6 Vite dell'interruttore TIM
7 Etichetta del numero di slot con NVSwitch8 Etichetta della coppia di serraggio per la piastra a freddo con NVSwitch
9 Piastra a freddo con retimer

Procedura

  1. Effettuare i preparativi per questa attività.
    1. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
    2. Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.
    3. Rimuovere l'alloggiamento della ventola. Vedere Rimozione dell'alloggiamento della ventola (solo per tecnici qualificati).
    4. Rimuovere il complesso CPU. Vedere Rimozione del complesso CPU.
    5. Rimuovere il complesso di alimentazione. Vedere Rimozione del complesso di alimentazione.
    6. Scollegare i cavi e rimuoverli dal complesso GPU, se necessario. Prima di procedere, stilare un elenco dei cavi e annotare i connettori a cui ciascuno di essi è collegato. Fare riferimento a Instradamento dei cavi interni.
  2. La seguente figura mostra la posizione del supporto del tubo.
    Figura 3. Posizione del supporto del tubo
    Hose holder location
  3. Rimuovere la staffa di supporto dell'alloggiamento della ventola posteriore.
    1. Svitare le otto viti M3 che fissano la staffa di supporto dell'alloggiamento della ventola posteriore allo chassis.
    2. Svitare le quattro viti M3 che fissano la staffa di supporto dell'alloggiamento della ventola posteriore all'alloggiamento della ventola.
    3. Afferrare la staffa di supporto dell'alloggiamento della ventola posteriore per sollevarla dall'alloggiamento della ventola.
    Figura 4. Rimozione della staffa di supporto dell'alloggiamento della ventola posteriore
    Removing the hose cover
  4. Rimuovere il modulo piastra a freddo B200 posteriore. Vedere Rimozione del modulo piastra a freddo della GPU B200 posteriore.
  5. Rimuovere il modulo piastra a freddo della GPU B200 anteriore. Vedere Rimozione del modulo piastra a freddo della GPU B200 anteriore.

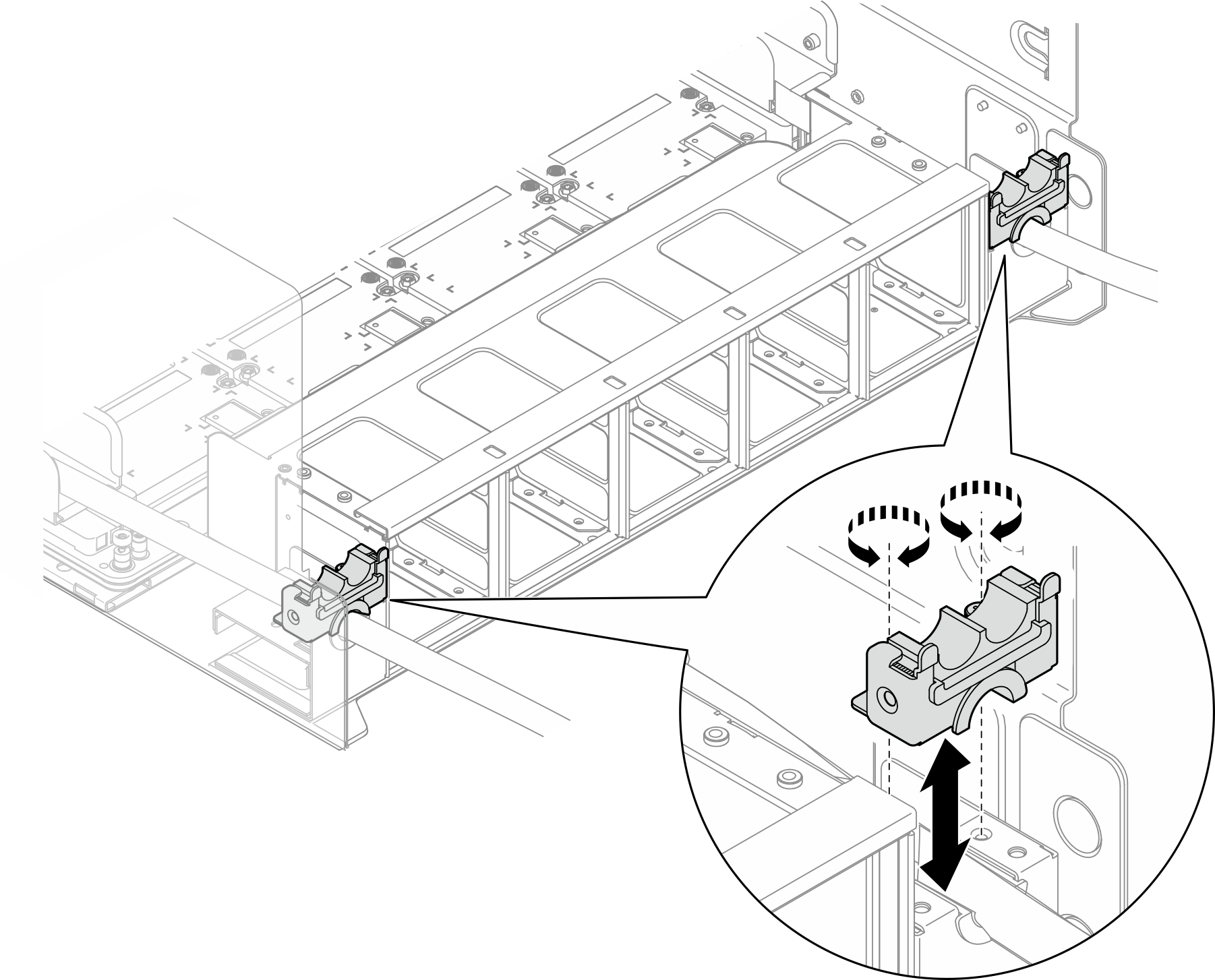

  6. Svitare le due viti prigioniere che fissano in posizione il supporto del tubo, quindi rimuovere il supporto del tubo B/C. Ripetere l'operazione per rimuovere il supporto del tubo B/C sull'altro lato.
    Figura 5. Rimozione del supporto del tubo B/C
    Removing hose holder B/C
  7. Rilasciare i tubi e i cavi dalle fascette che li fissano alle guide dei tubi.
    Figura 6. Rilascio dei tubi e dei cavi dalle fascette
    Release the hoses and cables from hose ties
  8. Attenersi alla sequenza di viti specificata sull'etichetta della piastra a freddo e ripetere l'operazione per allentare completamente le diciotto viti Torx T15 con un cacciavite dinamometrico impostato sulla coppia di serraggio corretta.
    1. Impostare il cacciavite dinamometrico su 0,59±0,024 newton metri, 5,22±0,2 pollici libbre.

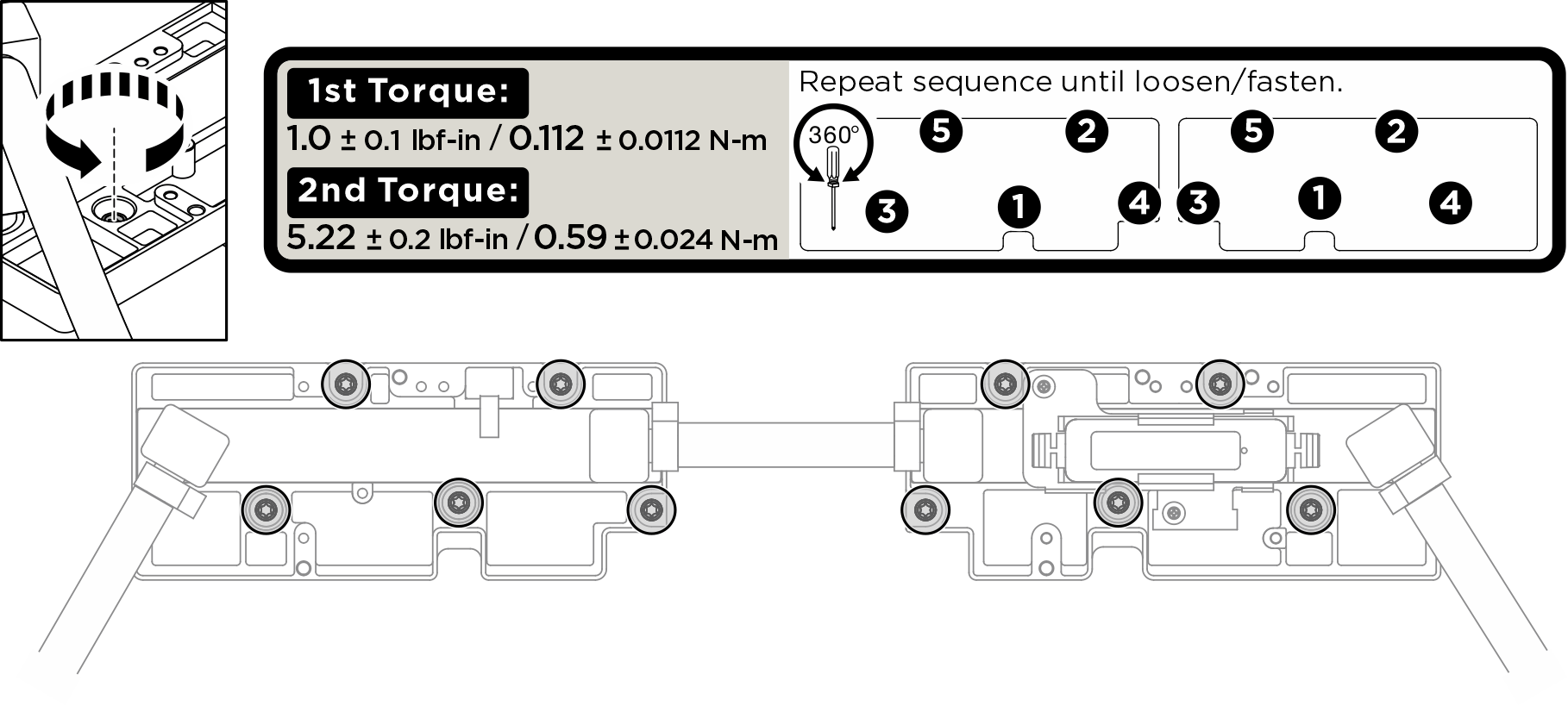

    2. Allentare le viti della piastra a freddo NVSwitch di 360 gradi attenendosi alla sequenza di viti.
      Figura 7. Rimozione delle piastre a freddo NVSwitch
      Removing the NVSwitch cold plates
      Nota
      • Assicurarsi che le viti prigioniere siano completamente allentate prima di rimuovere il modulo piastra a freddo.
      • Attenersi alla sequenza di viti per evitare l'inclinazione della piastra a freddo.

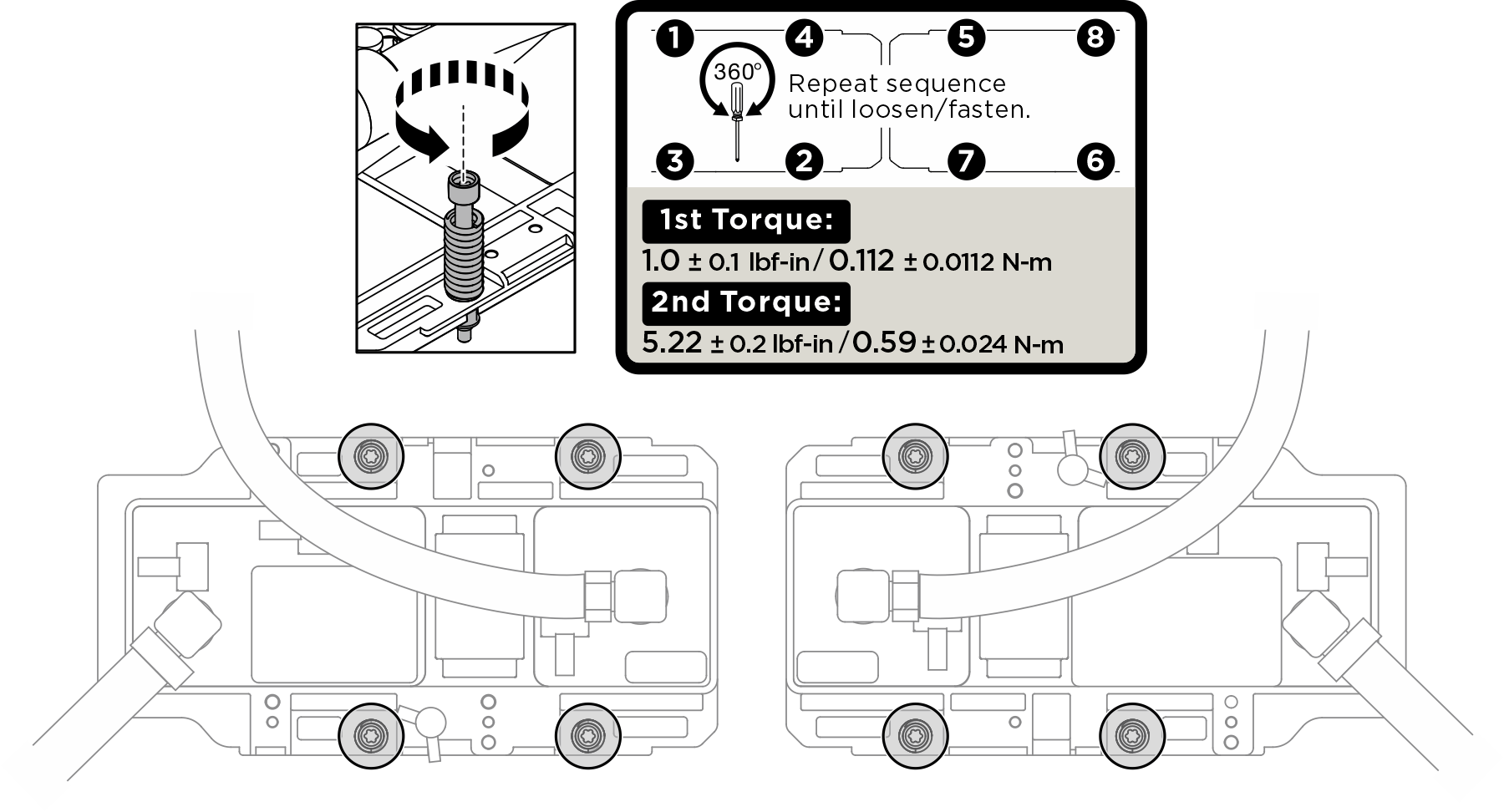

    3. Allentare le viti della piastra a freddo con retimer di 360 gradi attenendosi alla sequenza di viti.
      Figura 8. Rimozione delle piastre a freddo con retimer
      Removing the retimer cold plates
      Nota
      • Assicurarsi che le viti prigioniere siano completamente allentate prima di rimuovere il modulo piastra a freddo.
      • Attenersi alla sequenza di viti per evitare l'inclinazione della piastra a freddo.
    4. Ripetere l'operazione fino a quando tutte le viti sulle piastre a freddo con NVSwitch e retimer non sono completamente allentate.
      Nota
      • Se necessario, utilizzare la vite dell'interruttore Tim per separare la piastra a freddo dalla GPU. Assicurarsi di allentare completamente tutte le viti della piastra a freddo prima di serrare la vite dell'interruttore TIM.

        • Aprire il coperchio della vite dell'interruttore TIM.

        • Serrare la vite dell'interruttore TIM per separare la piastra a freddo dalla GPU.

      • Dopo l'uso riportare la vite dell'interruttore TIM nella sua posizione originale.

        • Allentare la vite dell'interruttore TIM e riportarla nella posizione iniziale.

        • Chiudere il coperchio. Se non si riesce a chiudere il coperchio, la vite dell'interruttore TIM deve essere ulteriormente allentata.

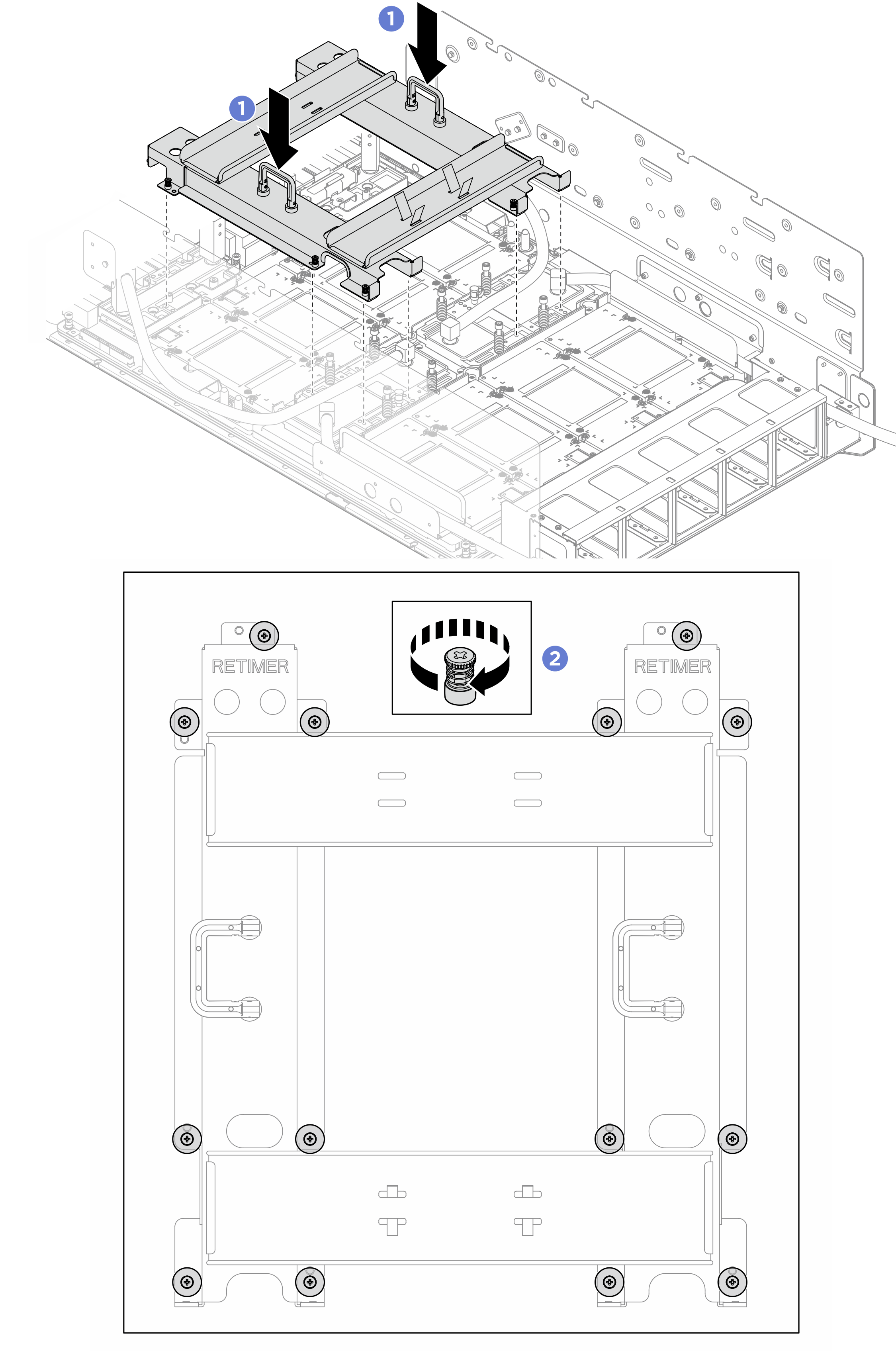

  9. Installare le staffe di spedizione.
    1. Allineare i piedini della guida sulle staffe di spedizione ai fori della guida sul collettore e sulle piastre a freddo, quindi abbassare le staffe di spedizione sul modulo piastra a freddo con NVSwitch e retimer.
    2. Serrare le quattordici viti prigioniere (PH1, 14 M3, 0,5 newton metri, 4,3 pollici libbre) per fissare le staffe di spedizione al modulo piastra a freddo con NVSwitch e retimer.
      Figura 9. Installazione delle staffe di spedizione
      Installing shipping brackets

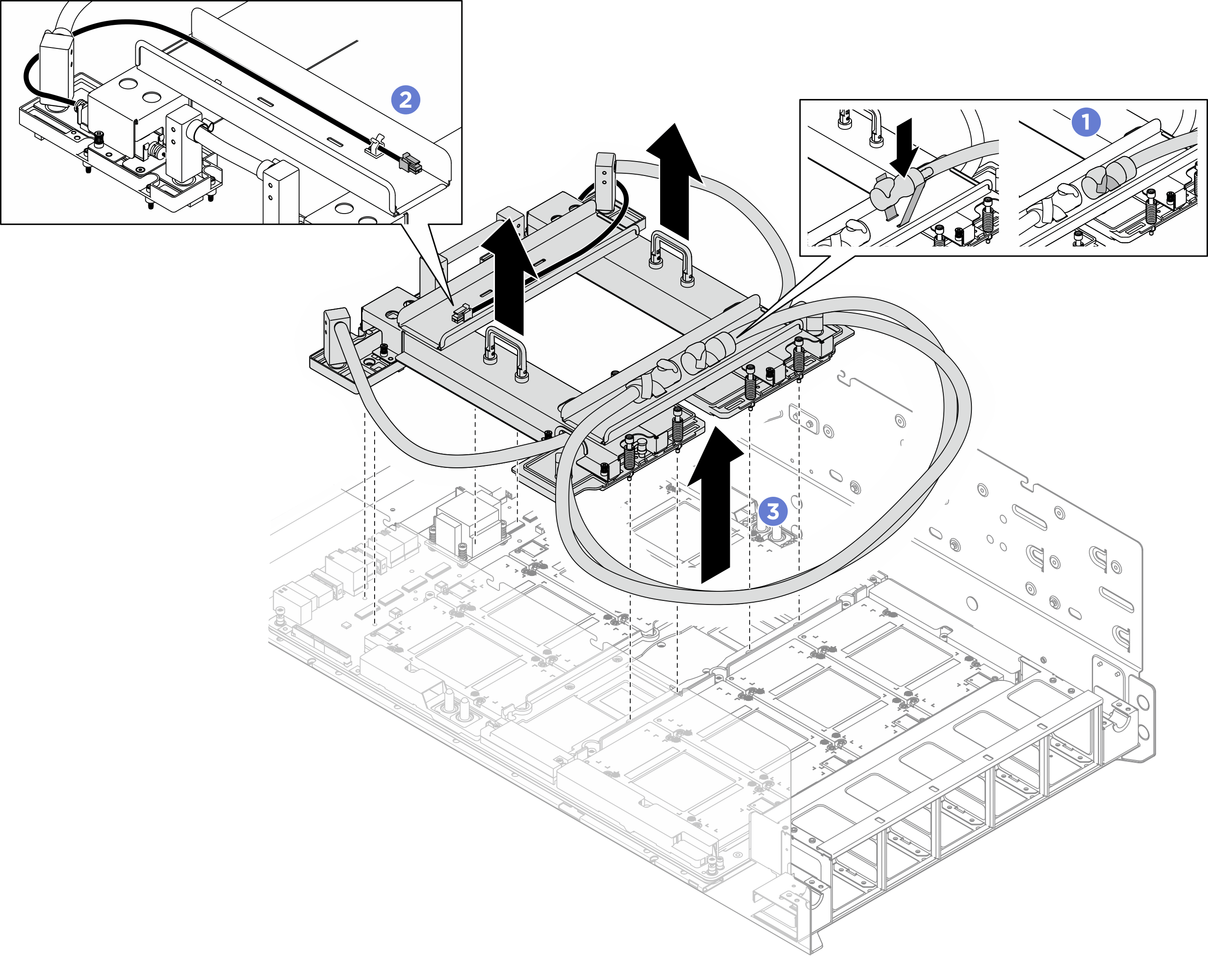

  10. Rimuovere il modulo piastra a freddo con NVSwitch e retimer.
    1. Fissare i tubi al collettore con le fascette per tubi.
    2. Fissare il cavo del sensore di rilevamento delle perdite con il fermacavo.
    3. Afferrare le maniglie per estrarre il modulo piastra a freddo con NVSwitch e retimer dallo chassis.
      Figura 10. Rimozione del modulo piastra a freddo con NVSwitch e retimer
      Removing the NVSwitch and retimer cold plate module

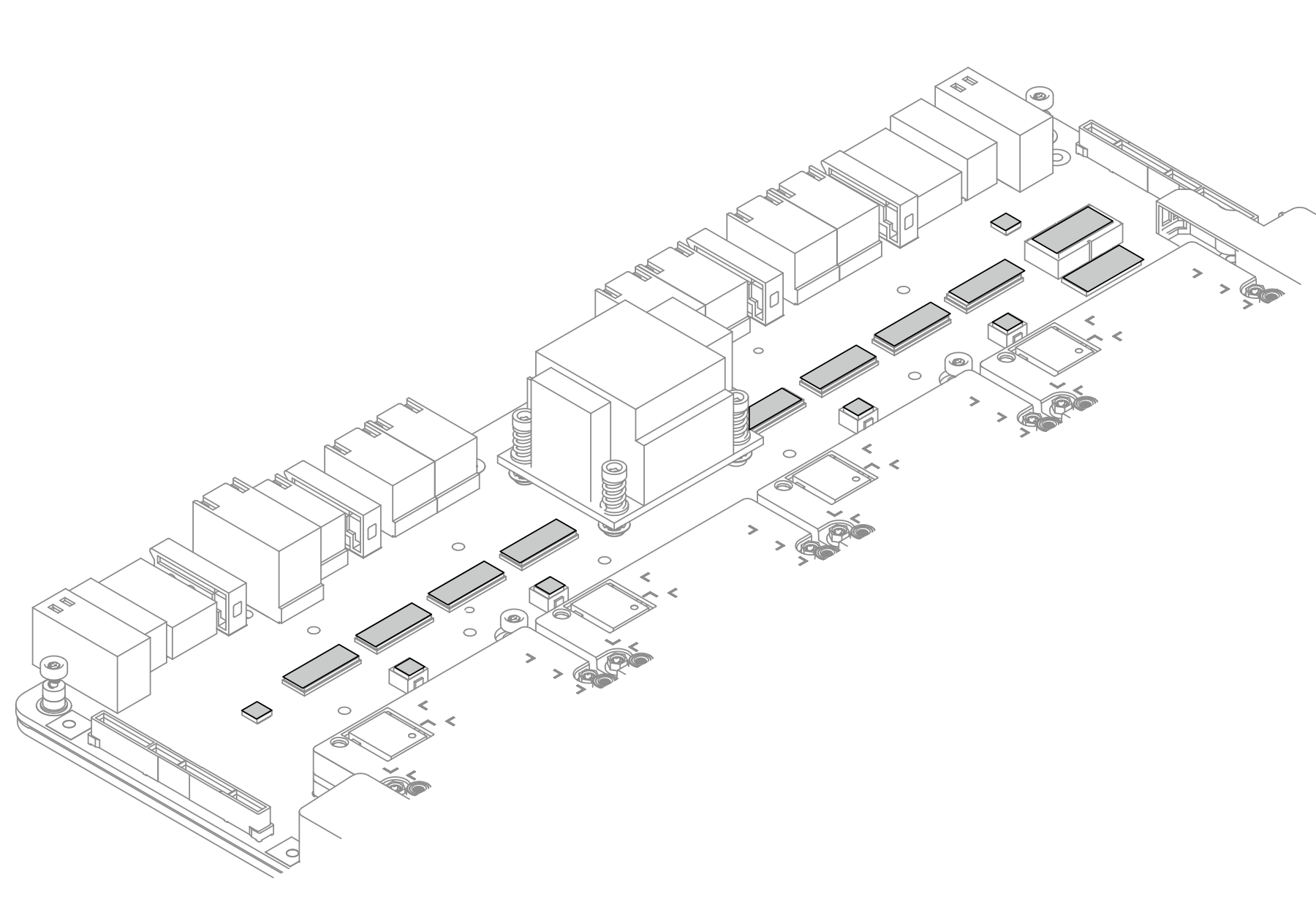

  11. Rimuovere immediatamente il PCM e i tamponi di mastice dal componente NVSwitch e dal dispositivo retimer utilizzando panni imbevuti di alcol. Pulire delicatamente il PCM e i tamponi di mastice per evitare danni al componente NVSwitch e al dispositivo retimer.
    Attenzione
    • Si consiglia di pulire il PCM quando è allo stato liquido.

    • I componenti elettrici attorno al die delle GPU sono estremamente delicati. Quando si rimuove il PCM e si pulisce il die della GPU, evitare di toccare i componenti elettrici per evitare di danneggiarli.

    Figura 11. Rimozione del materiale a cambiamento di fase (PCM) e dei tamponi di mastice dal componente NVSwitch e dal dispositivo retimer
    Cleaning PCM and putty pads off from the NVSwitch and retimer

    Cleaning PCM and putty pads off from the NVSwitch and retimer

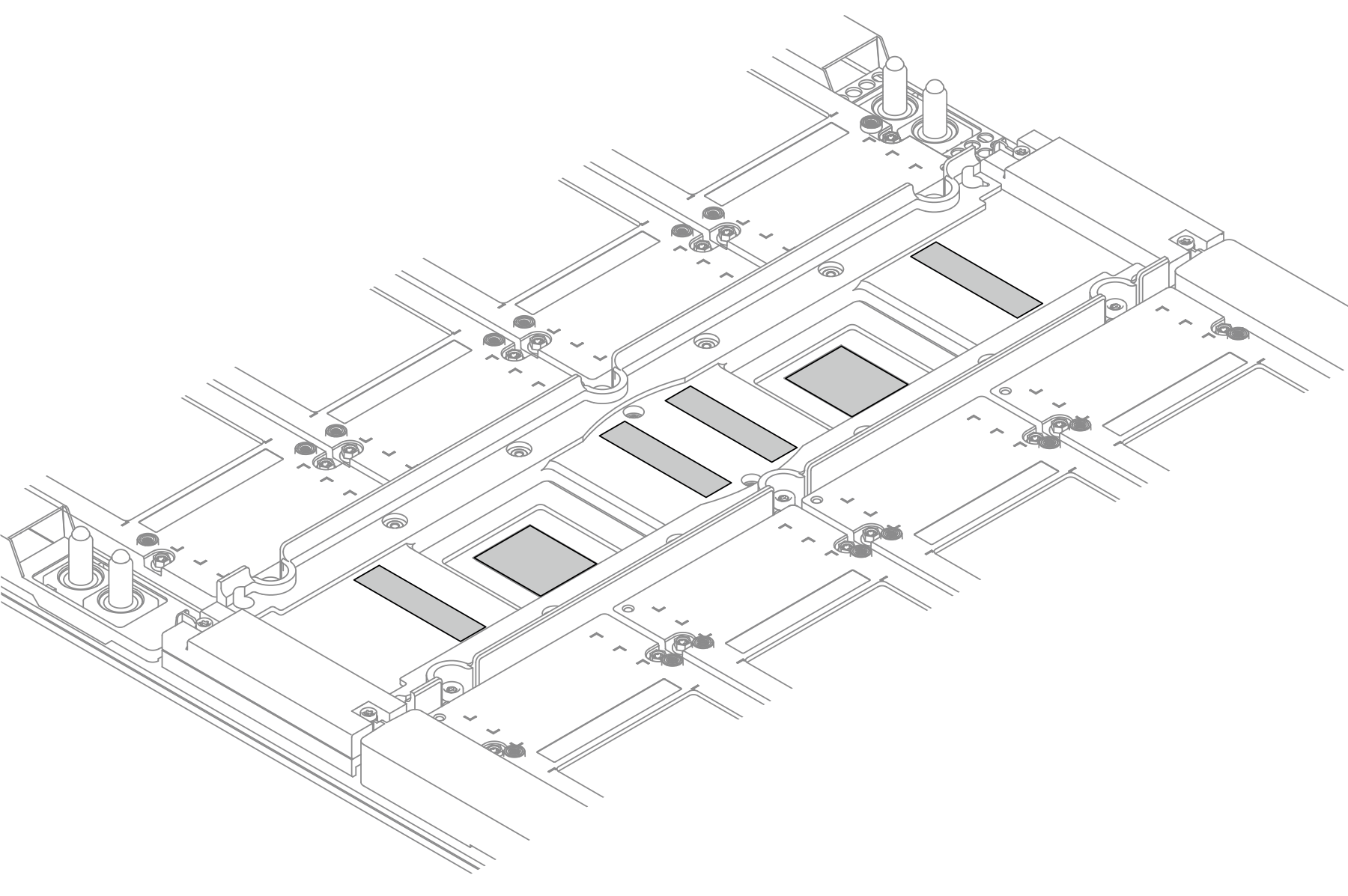

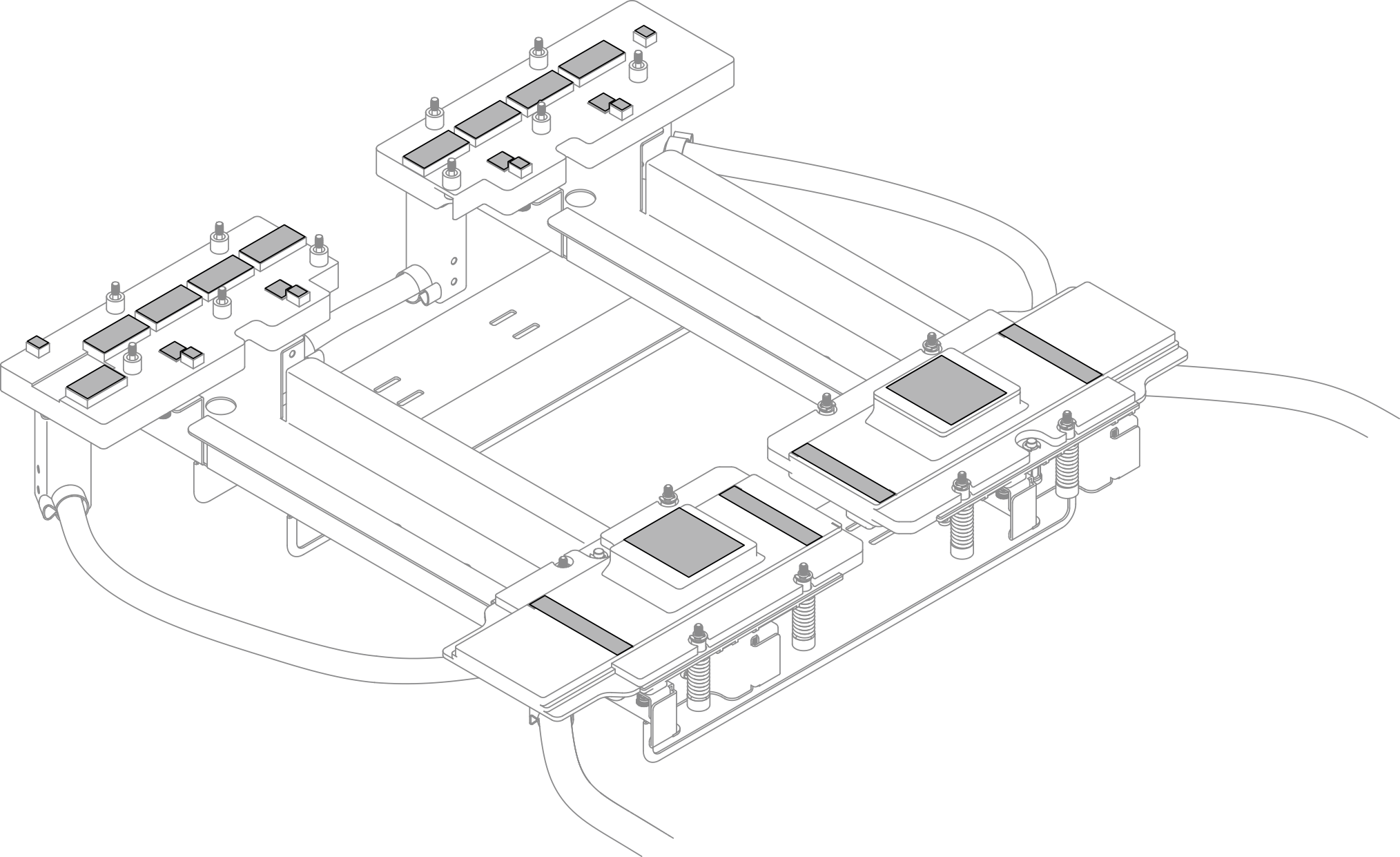

  12. Utilizzando panni imbevuti di alcol, rimuovere eventuali residui di tampone di mastice e materiale a cambiamento di fase (PCM) dal modulo piastra a freddo con NVSwitch e retimer.
    Nota
    Mantenere la staffa di spedizione attaccata al modulo piastra a freddo se deve essere reinstallato in un secondo momento.
    Figura 12. Rimozione del materiale a cambiamento di fase (PCM) e dei tamponi di mastice dalle piastre a freddo
    Wiping PCM and putty pads off from the cold plates

Dopo aver terminato

  1. Installare un'unità sostitutiva. Vedere Installazione del modulo piastra a freddo con NVSwitch e retimer B200.
  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
