Instale o suporte do módulo do sensor de vazamento
Siga as instruções nesta seção para instalar o suporte do módulo do sensor de vazamento. O procedimento deve ser executado por um técnico treinado.
Sobre esta tarefa
Atenção
- Leia Diretrizes de instalação e Lista de verificação de inspeção segurança para garantir que esteja trabalhando de forma segura.
- Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
Procedimento

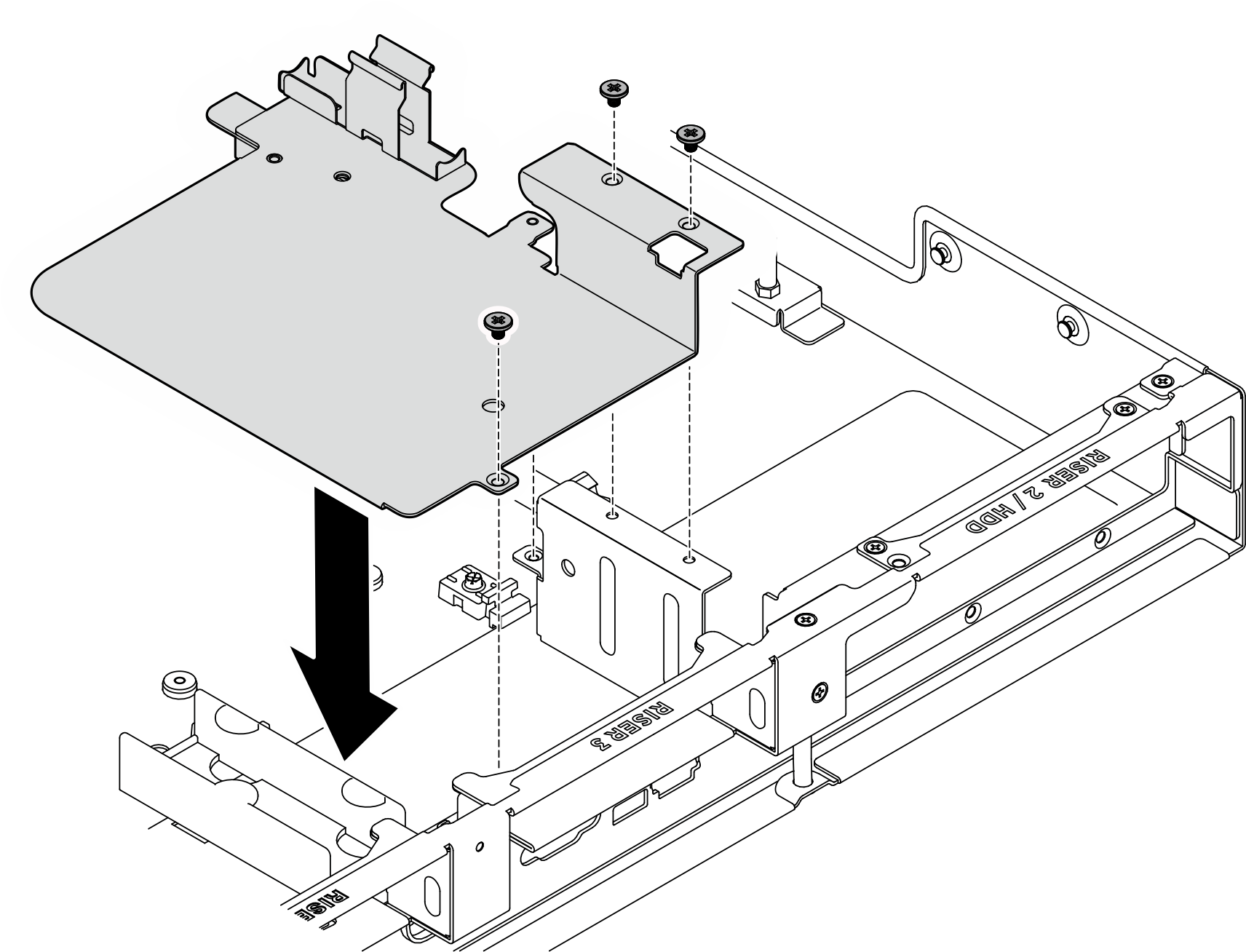

- Alinhe e insira o suporte do módulo do sensor de vazamento no slot até que ele esteja preso com firmeza. Aperte os quatro parafusos M3 (PH2, 4 x M3, 0,5 newton-metro, 4,3 libras-polegadas) para fixá-lo no lugar.Figura 1. Instalando o suporte do módulo do sensor de vazamento
- Aperte apenas dois parafusos M3 (PH2, 2 x M3, 0,5 newton-metro, 4,3 libras-polegadas) se a gaiola de unidade traseira for instalada.Figura 2. Instalando o suporte do módulo do sensor de vazamento
Depois de concluir
- Se aplicável, reinstale a gaiola de unidade traseira. Consulte Instalar a gaiola de unidade traseira.
- Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.
- Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.
- Conclua a substituição de peças. Consulte Concluir a substituição de peças.
