ติดตั้งโครงยึดโมดูลเซนเซอร์ตรวจจับการรั่วไหล

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งโครงยึดโมดูลเซนเซอร์ตรวจจับการรั่วไหล ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
  • นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต

ขั้นตอน

  1. จัดตำแหน่งและใส่โครงยึดโมดูลเซนเซอร์ตรวจจับการรั่วไหลลงในช่องเสียบจนกว่าจะเข้าที่แน่นดี ขันสกรู M3 สี่ตัว (PH2, 4 x M3, 0.5 นิวตัน-เมตร, 4.3 นิ้ว-ปอนด์) เพื่อยึดให้เข้าที่
    รูปที่ 1. การติดตั้งโครงยึดโมดูลเซนเซอร์ตรวจจับการรั่วไหล
    Installing the leakage sensor module bracket
  2. ขันสกรู M3 เพียงสองตัว (PH2, 2 x M3, 0.5 นิวตัน-เมตร, 4.3 นิ้ว-ปอนด์) หากจะติดตั้งตัวครอบไดรฟ์ด้านหลัง
    รูปที่ 2. การติดตั้งโครงยึดโมดูลเซนเซอร์ตรวจจับการรั่วไหล (พร้อมตัวครอบไดรฟ์ด้านหลัง)
    Installing the leakage sensor module bracket (with rear drive cage)
  3. หากจะต้องติดตั้งตัวยก PCIe ในช่องเสียบตัวยก 3 ให้จัดตำแหน่งหมุดให้ตรงกันและเสียบโครงยึดโมดูลเซนเซอร์ตรวจจับการรั่วไหลเข้าไปในช่องเสียบจนกว่าจะเข้าที่ดี ขันสกรู M3 สามตัว (PH2, 3 x M3, 0.5 นิวตัน-เมตร, 4.3 นิ้ว-ปอนด์) เพื่อยึดให้แน่น

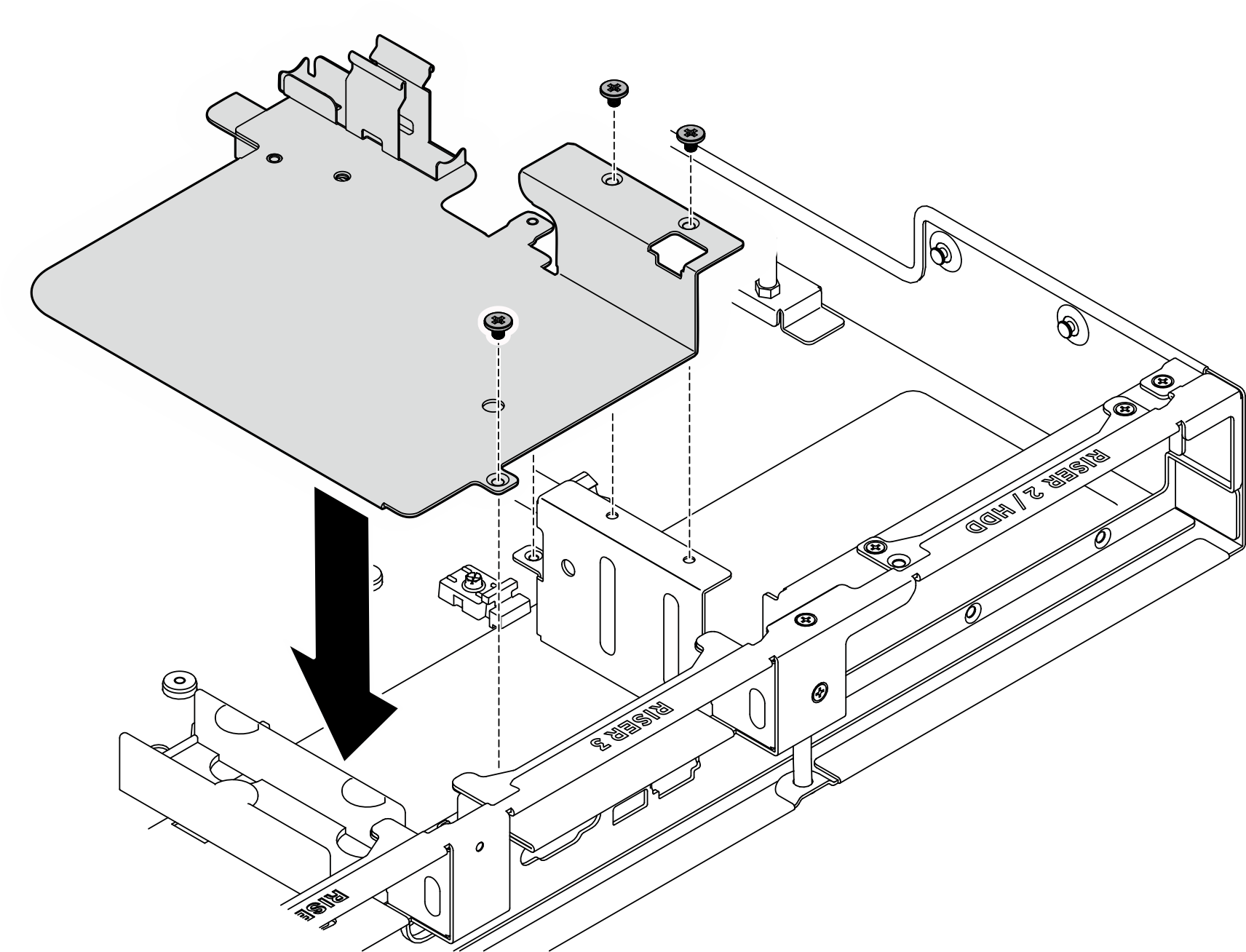

    รูปที่ 3. การติดตั้งโครงยึดโมดูลเซนเซอร์ตรวจจับการรั่วไหล (มีตัวยก 3)
    Installing the leakage sensor module bracket (with riser 3)

หลังจากดำเนินการเสร็จ

  1. หากมี ให้ติดตั้งตัวครอบไดรฟ์ด้านหลังกลับเข้าที่ โปรดดู ติดตั้งตัวครอบไดรฟ์ด้านหลัง
  2. ติดตั้งฝาครอบด้านบนด้านหลังกลับเข้าที่ ดู ติดตั้งฝาครอบด้านบนข้างหลัง
  3. ติดตั้งฝาครอบด้านบนด้านหน้ากลับเข้าที่ โปรดดู ติดตั้งฝาครอบด้านบนด้านหน้า
  4. ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
