ถอดโครงยึดโมดูลเซนเซอร์ตรวจจับการรั่วไหล
ทำตามคำแนะนำในส่วนนี้เพื่อถอดโครงยึดโมดูลเซนเซอร์ตรวจจับการรั่วไหล ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม
ข้อควรสนใจ
- อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
- นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
- ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
- หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดตัวเครื่องออกจากแร็ค ดู ถอดเซิร์ฟเวอร์ออกจากแร็ค
- ต้องมีสองคนและอุปกรณ์ยกหนึ่งตัวในสถานที่ที่รองรับน้ำหนักได้ถึง 400 ปอนด์ (181 กก.) ในการดำเนินขั้นตอนนี้ หากคุณยังไม่มีอุปกรณ์ยก Lenovo มี Genie Lift GL-8 material lift ที่คุณสามารถซื้อได้ที่ Data Center Solution Configurator อย่าลืมรวมเบรกเท้าและแท่นยกไว้ในรายการขณะสั่งซื้อ Genie Lift GL-8 material lift
ขั้นตอน

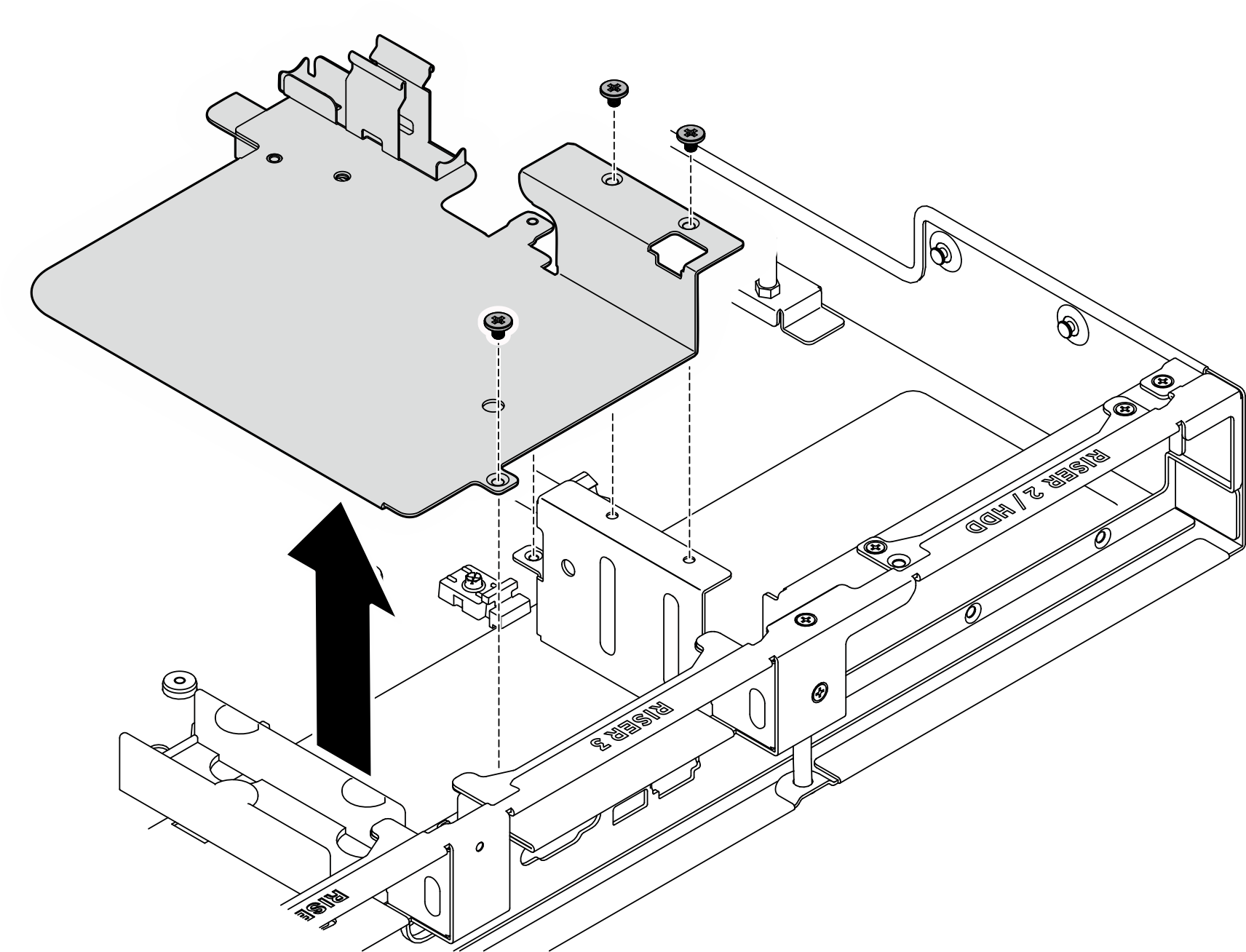

- คลายสกรู M3 สี่ตัว (สกรู M3 สองตัวเมื่อติดตั้งตัวครอบไดรฟ์ด้านหลัง) ที่ยึดโครงยึดโมดูลเซนเซอร์ตรวจจับการรั่วไหลเข้ากับตัวเครื่อง จากนั้น จับโครงยึดโมดูลเซนเซอร์ตรวจจับการรั่วไหลเพื่อถอดออกจากตัวเครื่องรูปที่ 1. การถอดโครงยึดโมดูลเซนเซอร์ตรวจจับการรั่วไหล
- คลายสกรู M3 เพียงสองตัวหากติดตั้งตัวครอบไดรฟ์ด้านหลังรูปที่ 2. การถอดโครงยึดโมดูลเซนเซอร์ตรวจจับการรั่วไหล
หลังจากดำเนินการเสร็จ
- ติดตั้งการเปลี่ยนชิ้นส่วน ดู ติดตั้งโครงยึดโมดูลเซนเซอร์ตรวจจับการรั่วไหล
- ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
