卸下前方 B200 GPU 水冷板模組

請依照本節中的指示卸下前方 B200 水冷板模組。此程序必須由經過培訓的維修技術人員執行。

關於此作業

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。
• 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下機箱。請參閱從機架卸下伺服器。
• 執行此程序時，現場需要兩個人和一台最大可承重 400 磅（181 公斤）的起重設備。如果您還沒有可用的起重設備，Lenovo 提供了 Genie Lift GL-8 material lift，可在 Data Center Solution Configurator。訂購 Genie Lift GL-8 material lift 時，請確保包含腳踏釋放煞車和負荷平台。
• 如果您手邊沒有扭矩螺絲起子，可以要求提供。

註

確定您已備妥下列所需工具，以便正確更換元件：

• Torx T15 螺絲起子
• Torx T15 200 公釐延長起子頭
• 1 號十字螺絲起子
• 2 號十字螺絲起子
• 酒精清潔布
• B200 PCM
• B200 SXM6 PAD-1
• B200 SXM6 PAD-2
• B200 GPU F&R 出貨托架套件
• B200 GPU 維修套件

B200（GPU 和重定時器 NVSwitch）（維修和出貨托架）套件可重複使用，在維修 GPU 和 GPU 水冷板模組時是必要的工具。建議將它們保存在伺服器運作的設施中，以備將來更換需要。

重要

油灰墊/相變材料 (PCM) 更換準則

• 在更換油灰墊/PCM 之前，請使用酒精清潔布輕輕清潔硬體表面。
• 小心握住油灰墊/PCM，以免變形。確保沒有任何螺絲孔或開口被油灰墊/PCM 堵塞。
• 請勿使用過期的油灰墊/PCM。檢查油灰墊/PCM 包裝上的到期日。如果油灰墊/PCM 已過期，請購買新品以正確更換。

下圖顯示了 B200 GPU 編號和 XCC 中對應的插槽編號。

圖 1. B200 GPU 編號

實體 GPU 插座	XCC 中的插槽編號	nvidia-smi 中的邏輯編號
GPU 1	插槽 21	4
GPU 2	插槽 24	7
GPU 3	插槽 22	5
GPU 4	插槽 23	6
GPU 5	插槽 17	0
GPU 6	插槽 20	3
GPU 7	插槽 18	1
GPU 8	插槽 19	2

下圖顯示前方 B200 GPU 水冷板模組的元件。

圖 2. 前方 B200 GPU 水冷板模組元件識別

表 1. 前方 B200 GPU 水冷板模組元件

1 歧管	2 軟管束帶
3 洩漏感應器模組	4 出貨托架
5 GPU 水冷板	6 GPU 插槽號碼標籤
7 GPU 水冷板螺絲扭矩標籤

程序

1. 為此作業做好準備。
   1. 卸下前方上蓋。請參閱卸下前方上蓋。
   2. 卸下後方上蓋。請參閱卸下後方上蓋。
   3. 卸下風扇機盒。請參閱卸下風扇機盒（僅限經過培訓的維修技術人員）。
   4. 卸下 CPU 複合體。請參閱卸下 CPU 複合體。
   5. 卸下電源複合體。請參閱卸下電源複合體。
   6. 如有必要，拔掉纜線並將其從 GPU 複合體卸下。在拔掉纜線之前，請使用清單記錄每條纜線和纜線所連接的接頭。請參閱內部纜線佈線。
2. 下圖顯示了水管固定器的位置。
   圖 3. 水管固定器位置


3. 卸下後方風扇機盒支撐托架。
   1. 鬆開將後方風扇機盒支撐托架固定到機箱的八個 M3 螺絲。
   2. 鬆開將後方風扇機盒支撐托架固定到風扇機盒的四個 M3 螺絲。
   3. 抓住後方風扇機盒支撐托架，將其從風扇機盒中取出。
   圖 4. 卸下後方風扇機盒支撐托架


4. 如果機箱中已安裝後方 B200 GPU 水冷板模組，請繼續執行步驟 5 至 7，重新放置後方水冷板模組歧管，為更換前方水冷板模組建立空間。如果尚未安裝後方水冷板模組，請跳過步驟 5 至 7。
5. 重新放置後方 B200 GPU 水冷板歧管，為前方 B200 GPU 建立空間。將兩個維修托架安裝到後方 GPU 水冷板上。
   1. 將維修托架上的導件插腳對齊 GPU 水冷板上的導孔，然後將其向下放到水冷板上。
   2. 鎖緊兩個緊固螺絲（PH1、2 x M3、0.5 牛頓米、4.3 英吋磅），將維修托架安裝到後方 GPU 水冷板上。重複上述步驟，安裝另一個維修托架。
      圖 5. 將維修托架安裝到後方 GPU 水冷板



      註

      安裝托架時，請避免夾住洩漏感應器模組纜線。


6. 鬆開將後方 B200 GPU 水冷板模組歧管固定到機箱的四個 M3 螺絲 (W7-W8)。
   圖 6. 卸下後方 B200 GPU 水冷板模組歧管


7. 重新放置後方 B200 GPU 水冷板模組歧管。
   1. 如圖所示，翻轉後方 B200 GPU 水冷板模組歧管。將歧管上的導件插腳對齊並插入出貨托架上的導槽，然後將歧管嚙合到維修托架。
   2. 確保歧管上的導件插腳與出貨托架上的導槽牢固嚙合。
      圖 7. 重新放置後方 GPU 水冷板模組歧管

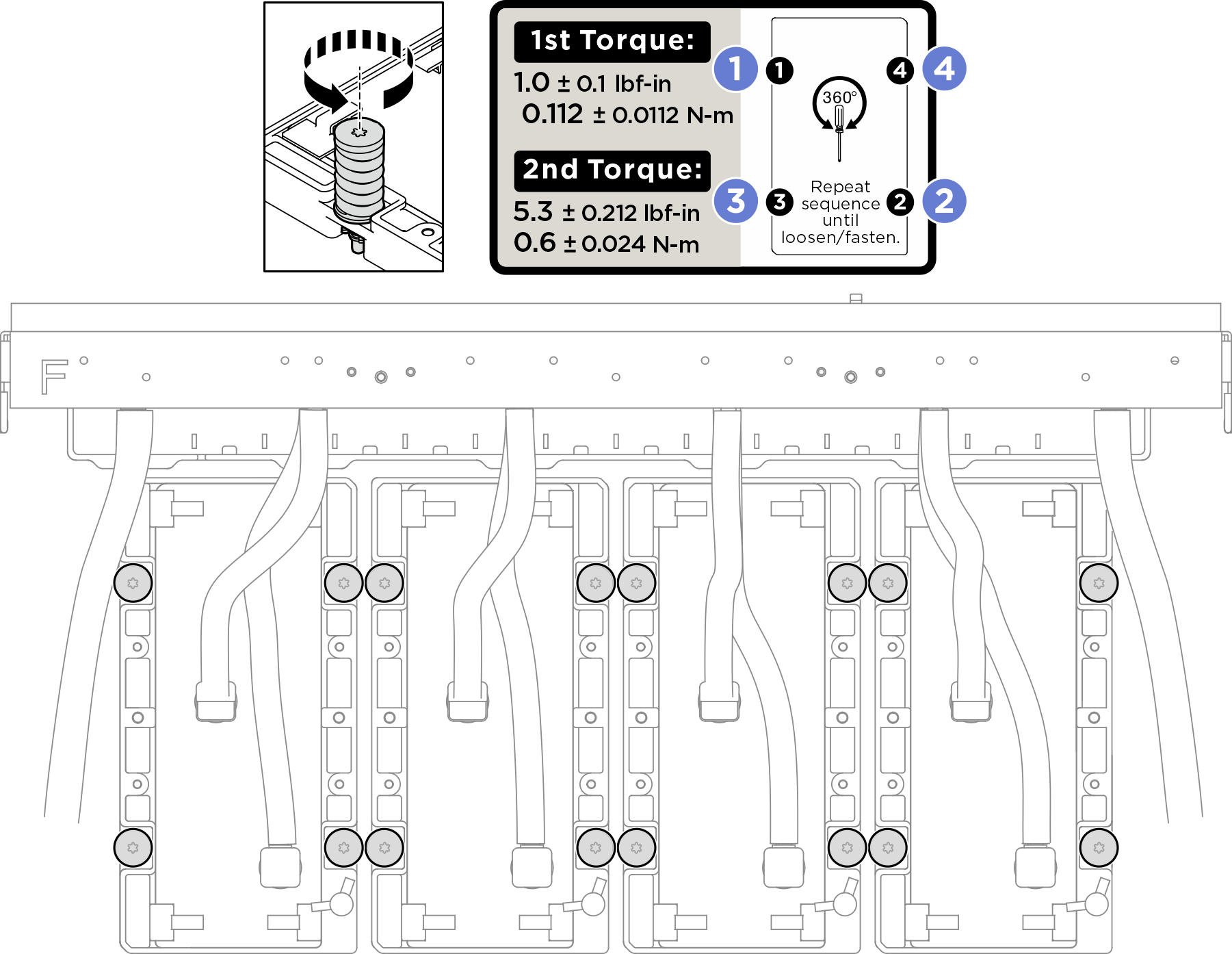

8. 遵循水冷板標籤上指定的螺絲順序：，依次鬆開螺絲一圈，然後使用設定為適當扭矩的扭矩螺絲起子，完全鬆開十六個 Torx T15 螺絲。
   註

   • 使用設定為適當扭矩的扭矩螺絲起子鬆開螺絲。將螺絲完全鬆開所需的扭矩為 5.3±0.212 英吋磅、0.6±0.024 牛頓米，供您參考。
   • 在卸下水冷板模組之前，請確保緊固螺絲完全鬆開。
   • 請務必遵循螺絲順序以防止水冷板傾斜。
   圖 8. 卸下 GPU 水冷板



   註

   • 如有需要，請使用 TIM 斷路器螺絲將水冷板與 GPU 分開。在鎖緊 TIM 斷路器螺絲之前，請務必先完全鬆開所有水冷板螺絲。

     • 打開 TIM 斷路器螺絲的蓋子。


     • 鎖緊 TIM 斷路器螺絲，將水冷板與 GPU 分開。



   • 使用後，將 TIM 斷路器螺絲恢復到其原始位置。

     • 鬆開 TIM 斷路器螺絲，使其恢復到初始位置。


     • 闔上蓋子。如果蓋子無法闔上，則需要進一步鬆開 TIM 斷路器螺絲。


9. 安裝出貨托架。

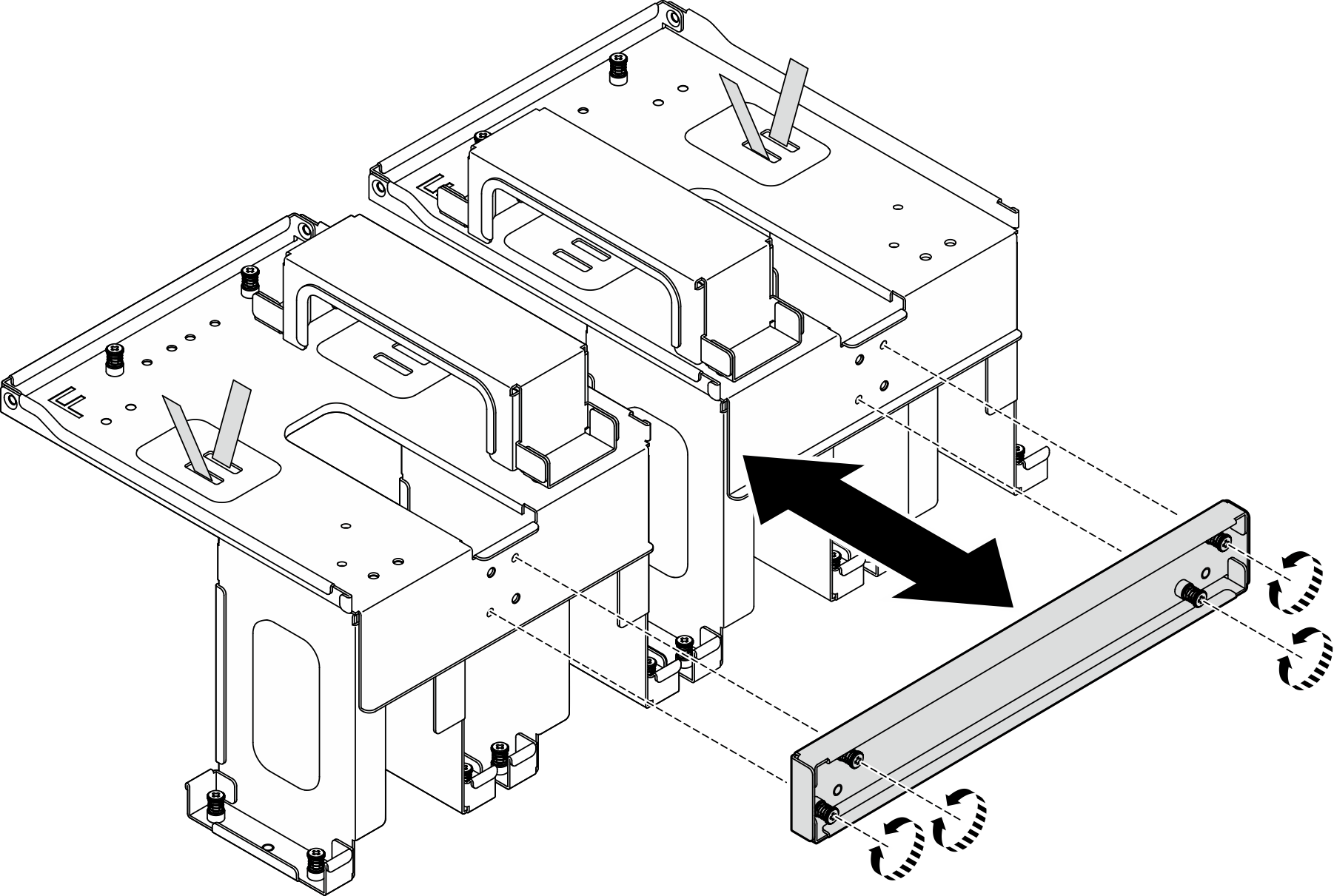

   1. 在安裝出貨托架之前，請卸下橫槓。鬆開四個緊固螺絲以卸下橫槓。
      圖 9. 卸下橫槓

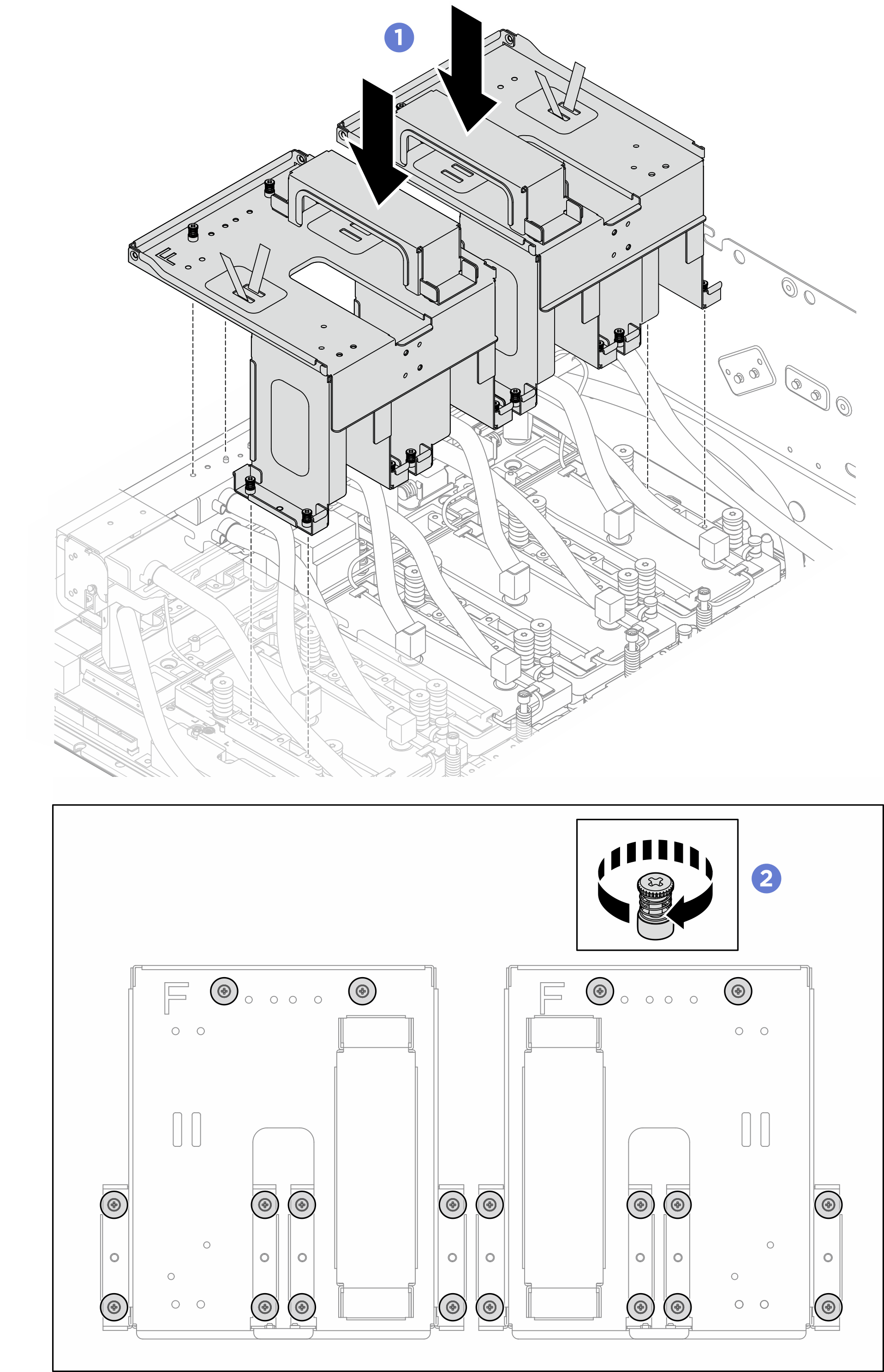

   2. 將出貨托架上的導件插腳與歧管和水冷板上的導孔對齊，然後將出貨托架向下放到前方 B200 GPU 水冷板模組上。
   3. 鎖緊十個緊固螺絲（PH1、10 x M3、0.5 牛頓米、4.3 英吋磅），將出貨托架固定到前方 B200 GPU 水冷板模組。重複上述步驟以安裝另一個出貨托架。
      圖 10. 安裝出貨托架



      註

      安裝托架時，請避免夾住洩漏感應器模組纜線。


   4. 重新安裝橫槓。將橫槓對齊出貨托架；然後，鎖緊四個緊固螺絲，將橫槓安裝到出貨托架。
      圖 11. 安裝橫槓


10. 鬆開將前方 B200 GPU 水冷板模組歧管固定到機箱的四個 M3 螺絲 (W5-W6)。
    圖 12. 卸下前方 B200 GPU 水冷板模組歧管

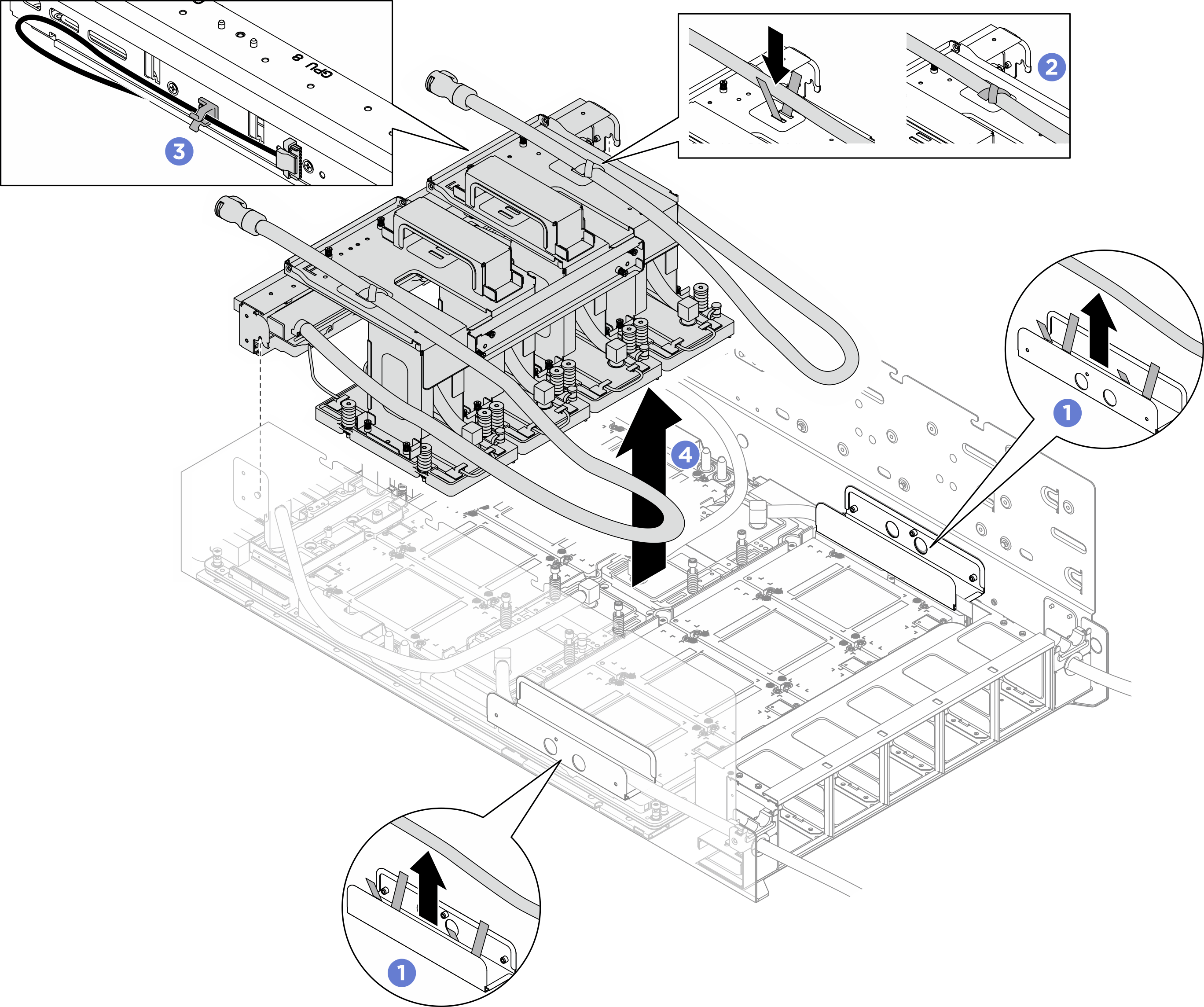

11. 卸下前方 B200 GPU 水冷板模組。
    1. 將軟管從將其固定到軟管導件的軟管束帶上鬆開。
    2. 使用出貨托架上的軟管束帶將軟管固定到出貨托架上。
    3. 使用歧管上的纜線夾固定洩漏感應器模組纜線。
    4. 握住出貨托架，提起前方 B200 GPU 水冷板模組，將其從機箱取出。
       圖 13. 卸下前方 B200 GPU 水冷板模組



       註

       如果水冷板螺絲未完全鬆開，請使用 Torx T15 螺絲起子將所有水冷板螺絲完全鬆開。如有需要，請連接 Torx T15 200 公釐延長起子頭以到達水冷板螺絲。

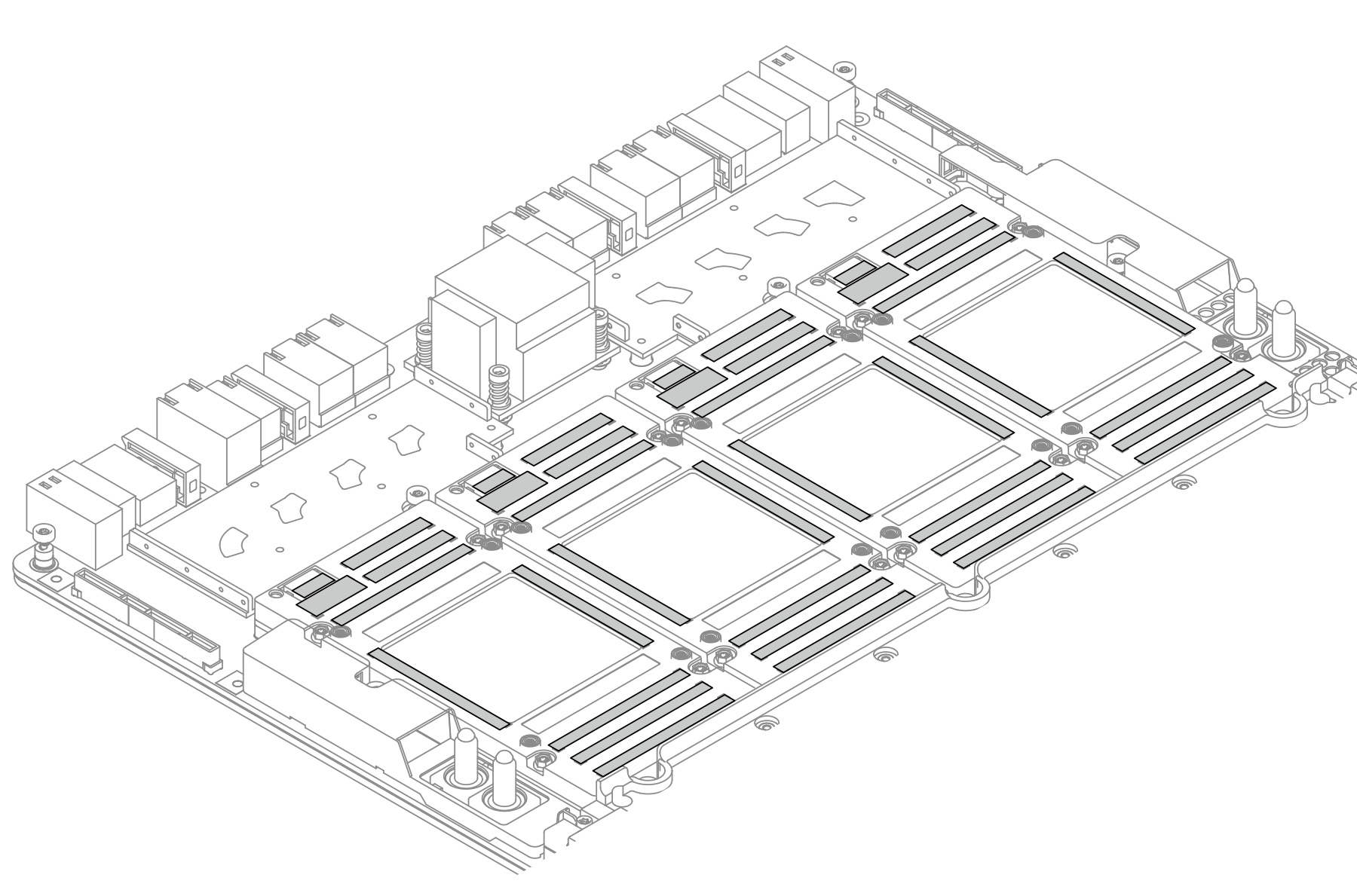

12. 立即使用酒精清潔布清除 GPU 上的 PCM 和油灰墊。輕輕清除 PCM 和油灰墊，以免 GPU 損壞。
    小心

    • 建議在 PCM 處於液態時對其進行清潔。

    • GPU 上晶粒周圍的電氣元件極為精密。卸下 PCM 和清潔 GPU 晶粒時，請避免接觸電氣元件以免損壞。

    圖 14. 清除 GPU 上的 PCM 和油灰墊


13. 使用酒精清潔布擦掉 GPU 水冷板模組上殘留的油灰墊和 PCM。
    註

    如果以後要重新安裝，請持續將出貨托架連接到水冷板模組。

    圖 15. 擦掉水冷板上的 PCM 和油灰墊
