Problemas do módulo de resfriamento líquido (Processor Neptune Core Module)

• Problema de vazamento de líquido

• Problema de quebra de cabo

Problema de vazamento de líquido​

Os vazamentos de líquidos podem ser identificados por meio dos seguintes métodos:

• Se o servidor estiver em manutenção remota, use os métodos abaixo para verificar o status de vazamento de líquido.

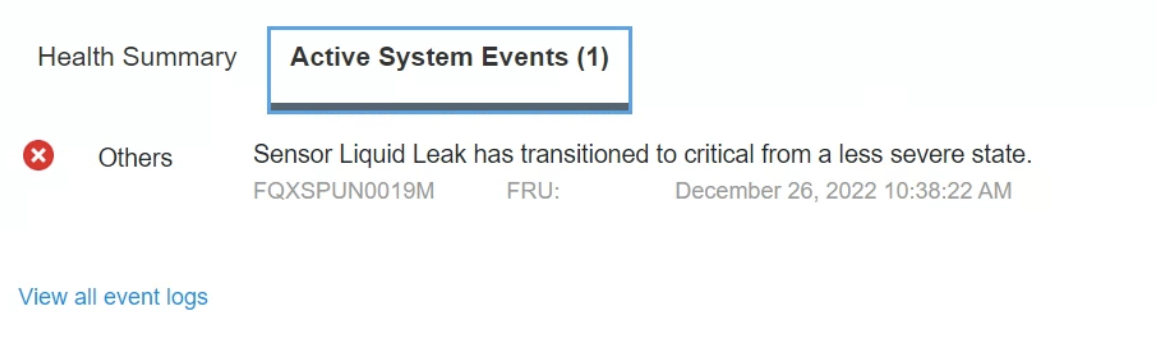

  • Um evento Lenovo XClarity Controller mostra:

    FQXSPCA0040N: Liquid is leaking from open loop [CoolingSensorName].




  • Lenovo XClarity Controller definiu muitas condições do sistema como sensores IPMI. Os usuários podem usar comandos IPMI para verificar o status de execução do sistema. Veja exemplos de execução do ipmitool, uma ferramenta comum de código aberto que segue o padrão IPMI da Intel. Verifique o status de vazamento do líquido com as linhas de comando conforme mostrado.

    •

      Os logs de eventos mostrados com o parâmetro:

      sel elist


    •

      Liquid Leak ׀ EAh ׀ ok ׀ 30.1 ׀ Transition to Critical from less severe

      Se ocorrer um vazamento de líquido, o log acima aparecerá. O status de todos os sensores pode ser buscado com o parâmetro:

      sdr elist


• Se o servidor estiver ao alcance e o LED âmbar estiver aceso no painel frontal do operador, poderão ter ocorrido vazamentos de líquido. É necessário abrir a tampa superior para verificar o status do LED do módulo do sensor de detecção de vazamento. Consulte LEDs e botões do painel frontal do operador e LED do módulo do sensor de detecção de vazamento para obter mais detalhes.

Etapas para resolver vazamentos de líquidos

Se o LED no módulo do sensor de detecção de vazamento estiver piscando em verde, siga os procedimentos para obter ajuda.

1. Salve e faça backup de dados e operações.

2. Desligue o servidor e remova os plugs de conexão rápida dos coletores.

3. Deslize o servidor para fora ou remova o servidor do rack. Consulte Remover o servidor dos trilhos.

4. Remova as tampas superiores frontal e traseira. Consulte Remover a tampa superior frontal e Remover a tampa superior traseira.

5. Verifique se há vazamento de líquido ao redor da tomada e das mangueiras de entrada, do conjunto da placa-mãe e sob as tampas da placa fria:

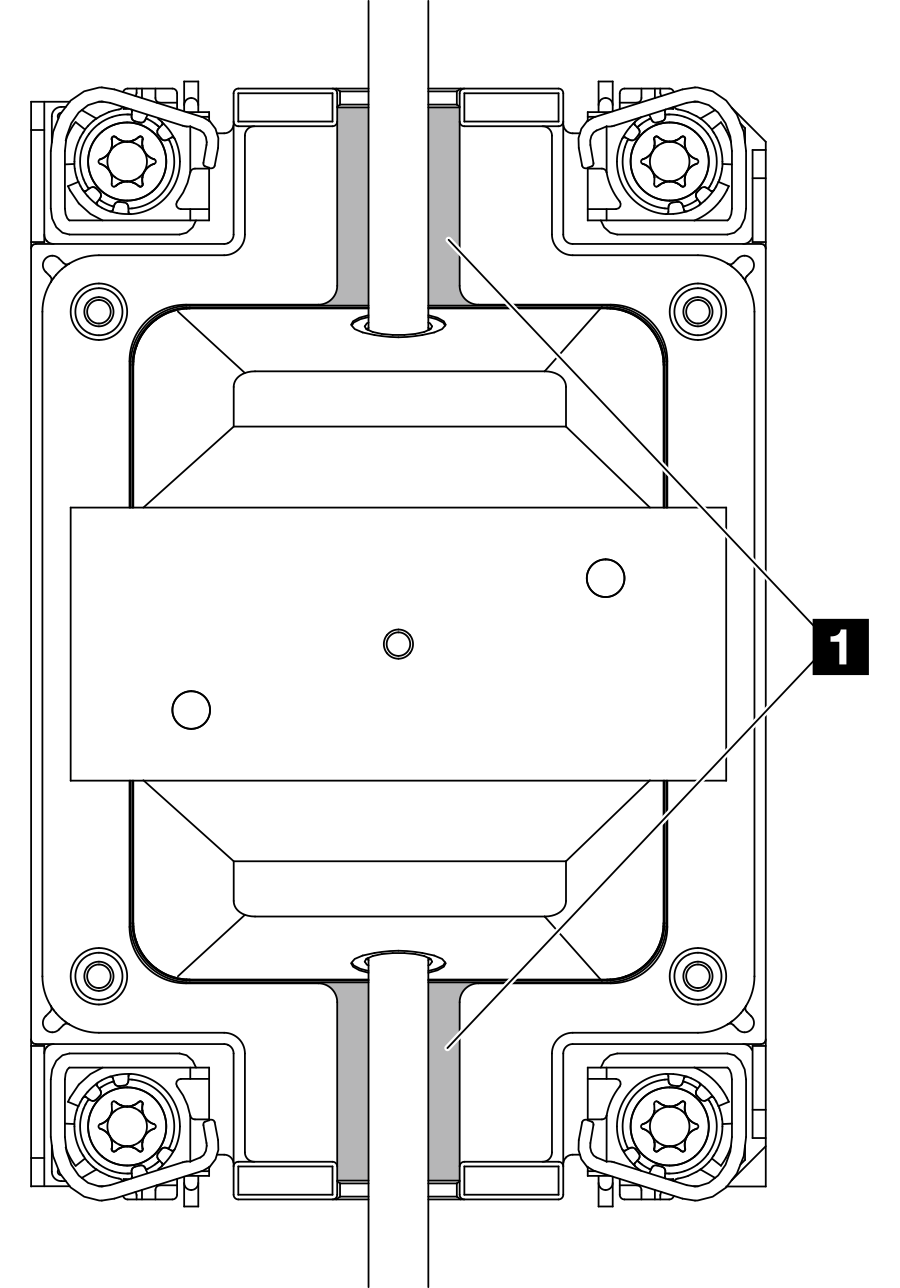

   Figura 1. Áreas propensas a vazamentos







   Nota

   Se ocorrer um vazamento, o líquido tenderá a se acumular ao redor de 1 áreas propensas a vazamentos.

   1. Se o líquido for encontrado ao redor das mangueiras e do conjunto da placa-mãe, remova o líquido.

   2. Se for encontrado líquido sob as tampas das placas frias, remova as tampas e limpe o líquido.

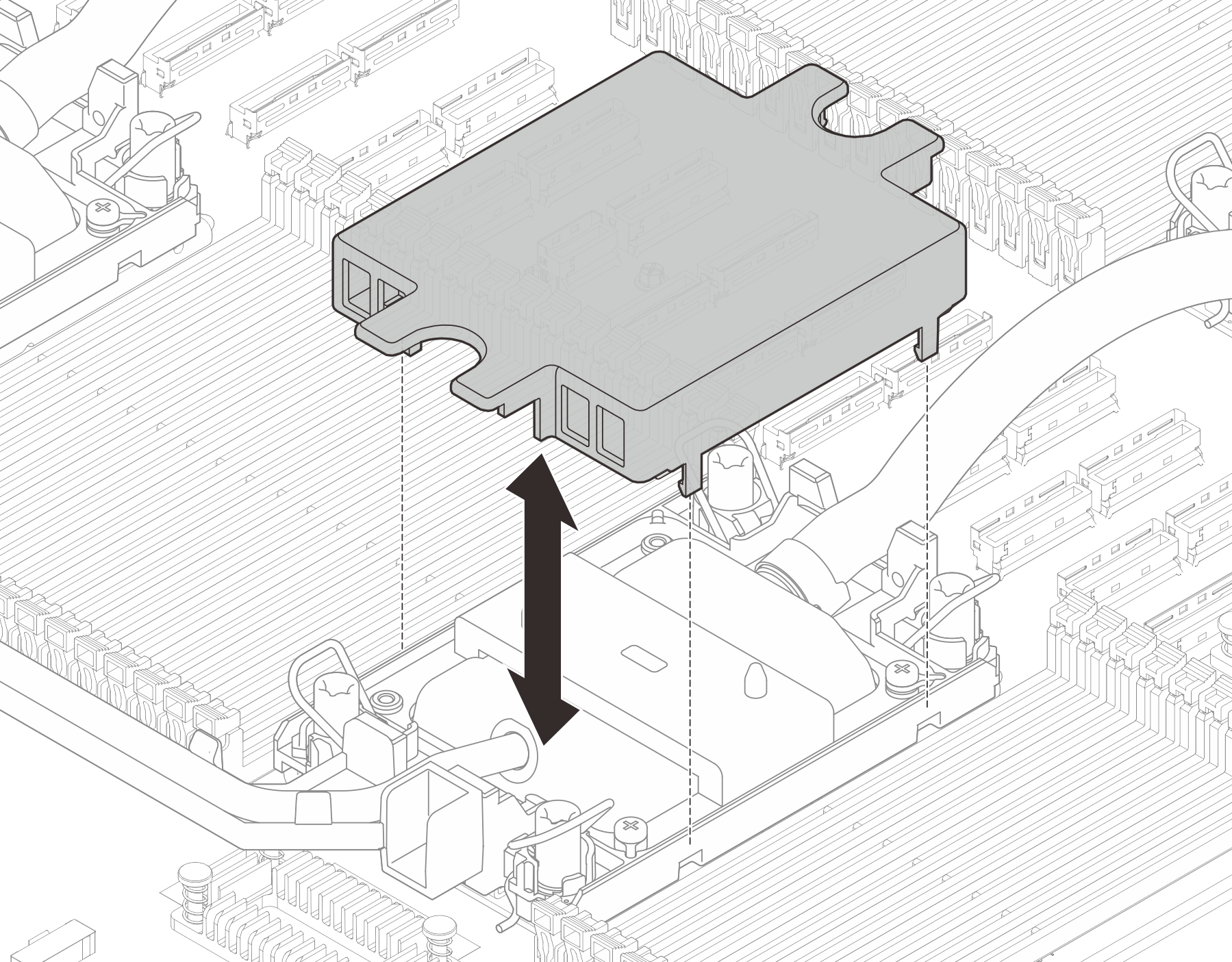

      Figura 2. Removendo a tampa da placa fria







6. Verifique a tampa superior do servidor abaixo para ver se ocorre gotejamento. Se ocorrer, repita as etapas anteriores nos servidores abaixo.

7. Entre em contato com o Suporte Lenovo.

Problema de quebra de cabo​

Um evento Lenovo XClarity Controller mostra:

FQXSPCA0042M: Liquid leak detector for [DeviceType] is faulty.

Etapas para resolver a quebra de cabo

1. Verifique se há um evento de cancelamento (FQXSPCA2042I) acionado.

2. Caso afirmativo, ignore esse evento.

3. Caso contrário, entre em contato com o Suporte Lenovo para verificar os detalhes.
