Lista de peças
Identifique cada um dos componentes que estão disponíveis para o seu servidor com a lista de peças.
Acesse Suporte a data center da Lenovo e navegue até a página de suporte do seu servidor.
Clique em .
Insira o número de série para exibir uma lista de peças para o servidor.
É altamente recomendável que você verifique os dados de resumo de energia para o seu servidor usando Lenovo Capacity Planner antes de comprar quaisquer novas peças.
T1: unidade substituível pelo cliente (CRU) da Camada 1. A substituição de CRUs da Camada 1 é de responsabilidade do cliente. Se a Lenovo instalar uma CRU da Camada 1 a seu pedido, sem contrato de serviço, a instalação será cobrada.
T2: unidade substituível pelo cliente (CRU) da Camada 2. Você próprio pode instalar uma CRU da Camada 2 ou pedir à Lenovo para instalá-la, sem custo adicional, sob o tipo de serviço de garantia que está designado ao seu servidor.
F: unidade substituível em campo (FRU). As FRUs devem ser instaladas apenas por técnicos de serviços treinados.
C: peças de consumo e estruturais. A compra e a substituição de peças estruturais e de consumo (componentes, como um preenchimento ou um painel) são de sua responsabilidade. Se a Lenovo adquirir ou instalar um componente estrutural conforme solicitação do cliente, o serviço será cobrado.

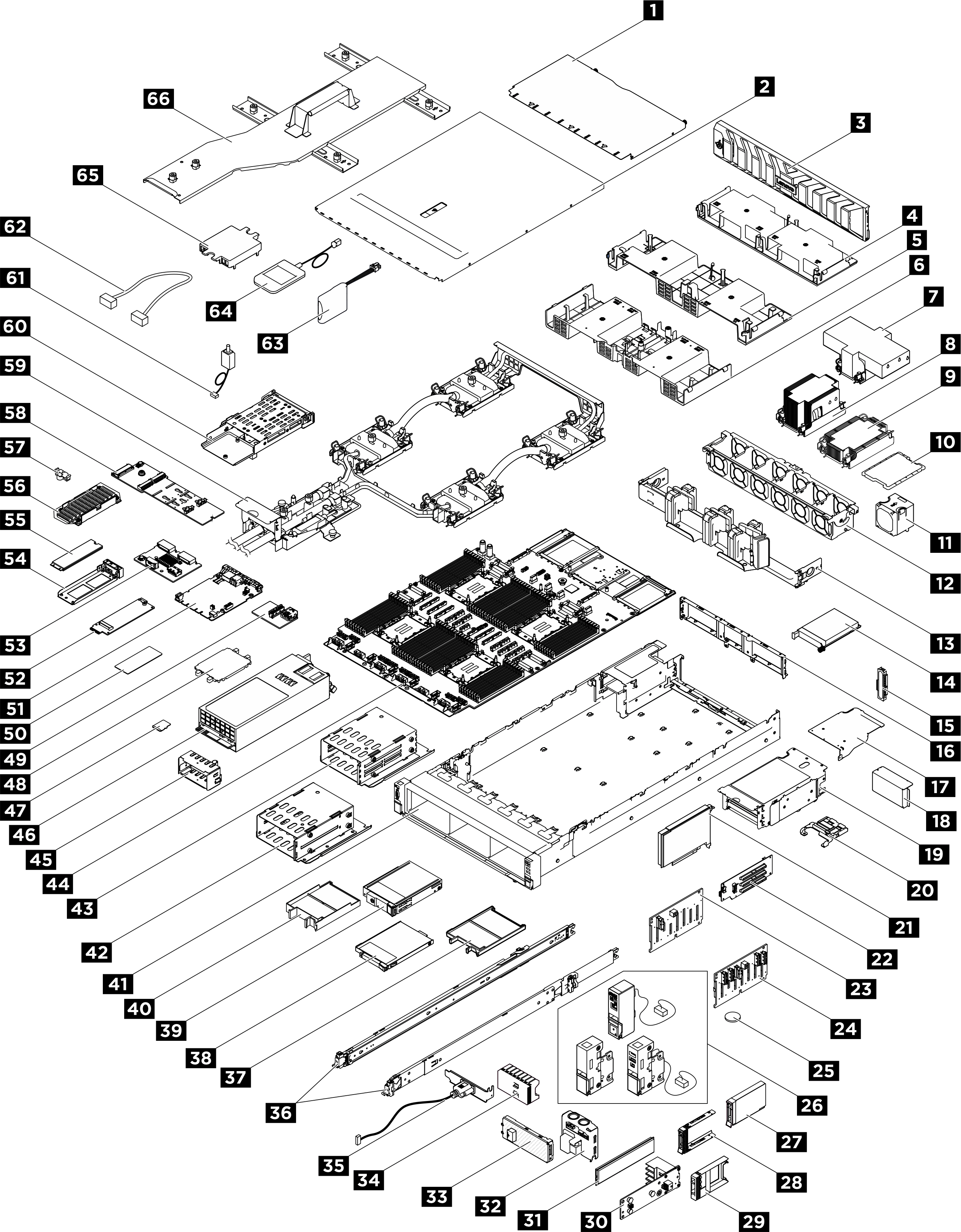

| Índice | Descrição | Tipo | Índice | Descrição | Tipo |
|---|---|---|---|---|---|
Para obter mais informações sobre como solicitar peças:
| |||||
| 1 | Tampa superior traseira | T1 | 2 | Tampa superior frontal | T1 |
| 3 | Painel de segurança | T1 | 4 | Defletor de ar (traseiro, PHM de desempenho 2U) | T1 |
| 5 | Defletor de ar (traseiro, PHM padrão 2U) | T1 | 6 | Defletor de ar (frontal) | T1 |
| 7 | Dissipador de calor portadora do processador de desempenho 2U | F | 8 | Dissipador de calor e portadora do processador 2U padrão | F |
| 9 | Dissipador de calor e portadora do processador 1U padrão | F | 10 | Processador | F |
| 11 | Ventilador | T1 | 12 | Compartimento do ventilador | T1 |
| 13 | Braço para organização de cabos | T2 | 14 | Módulo OCP | T1 |
| 15 | Preenchimento de módulo OCP | C | 16 | Parede traseira | F |
| 17 | Extensor da placa riser PCIe | T2 | 18 | Preenchimento do compartimento da placa riser PCIe | C |
| 19 | Compartimento da placa riser PCIe | T2 | 20 | Retentor PCIe | T1 |
| 21 | Adaptador PCIe | T1 | 22 | Placa riser PCIe | T2 |
| 23 | Backplane frontal SAS/SATA de 8 x 2,5 polegadas | T2 | 24 | Backplane frontal AnyBay de 8 x 2,5 polegadas | T2 |
| 25 | Bateria CMOS (CR2032) | C | 26 | Travas do rack | T1 |
| 27 | Unidade hot-swap de 2,5 polegadas | T1 | 28 | Bandeja da unidade de 2,5 polegadas | T1 |
| 29 | Preenchimento da unidade de 2,5 polegadas (1 compartimento) | C | 30 | Backplane E3.S | T2 |
| 31 | Módulo de memória | T1/F 1 | 32 | Placa de distribuição de energia | T2 |
| 33 | Painel E3.S | T1 | 34 | Preenchimento da unidade de 2,5 polegadas (8 compartimentos) | C |
| 35 | Conjunto de porta serial | T1 | 36 | Kit de trilho corrediço | T2 |
| 37 | Preenchimento da unidade 1T E3.S | C | 38 | Unidade 1T E3.S | T1 |
| 39 | CMM 2T E3.S | T1 | 40 | Preenchimento CMM 2T E3.S | C |
| 41 | Chassi | F | 42 | Gaiola CMM 2T E3.S | C |
| 43 | Gaiola da unidade 1T E3.S | C | 44 | Placa do processador | F |
| 45 | Preenchimento da fonte de alimentação | C | 46 | Unidade da fonte de alimentação | T1 |
| 47 | Cartão MicroSD | F | 48 | Tampa do soquete do processador | C |
| 49 | Placa de E/S USB | T1 | 50 | Painel térmico M.2 | F |
| 51 | Placa de E/S do sistema (DC-SCM) | F | 52 | Placa de interposição M.2 | T2 |
| 53 | Adaptador de inicialização M.2 traseiro | T2 | 54 | Bandeja da unidade M.2 | C |
| 55 | Unidade M.2 | T1 | 56 | Dissipador de calor M.2 | F |
| 57 | Retentor M.2 | T2 | 58 | Adaptador de inicialização M.2 | T1 |
| 59 | Processor Neptune® Core Module (NeptCore) | F | 60 | Gaiola da unidade M.2 traseira | C |
| 61 | Chave de intrusão | T1 | 62 | Cabo | T1 |
| 63 | Módulo de energia flash | T1 | 64 | Monofone de diagnóstico externo | T1 |
| 65 | Tampa da placa fria | C | 66 | Suporte de transporte do sistema hidráulico | F |
