零件清單
使用零件清單來識別伺服器中可用的每個元件。
如需訂購零件的相關資訊：
請移至 Lenovo 數據中心支援，並瀏覽至您伺服器的支援頁面。
按一下 。
輸入序號以檢視伺服器的零件清單。
強烈建議您在購買任何新零件之前，先使用 Lenovo Capacity Planner 來檢查伺服器的電源摘要資料。
註
視型號而定，您的伺服器看起來可能與圖例稍有不同。

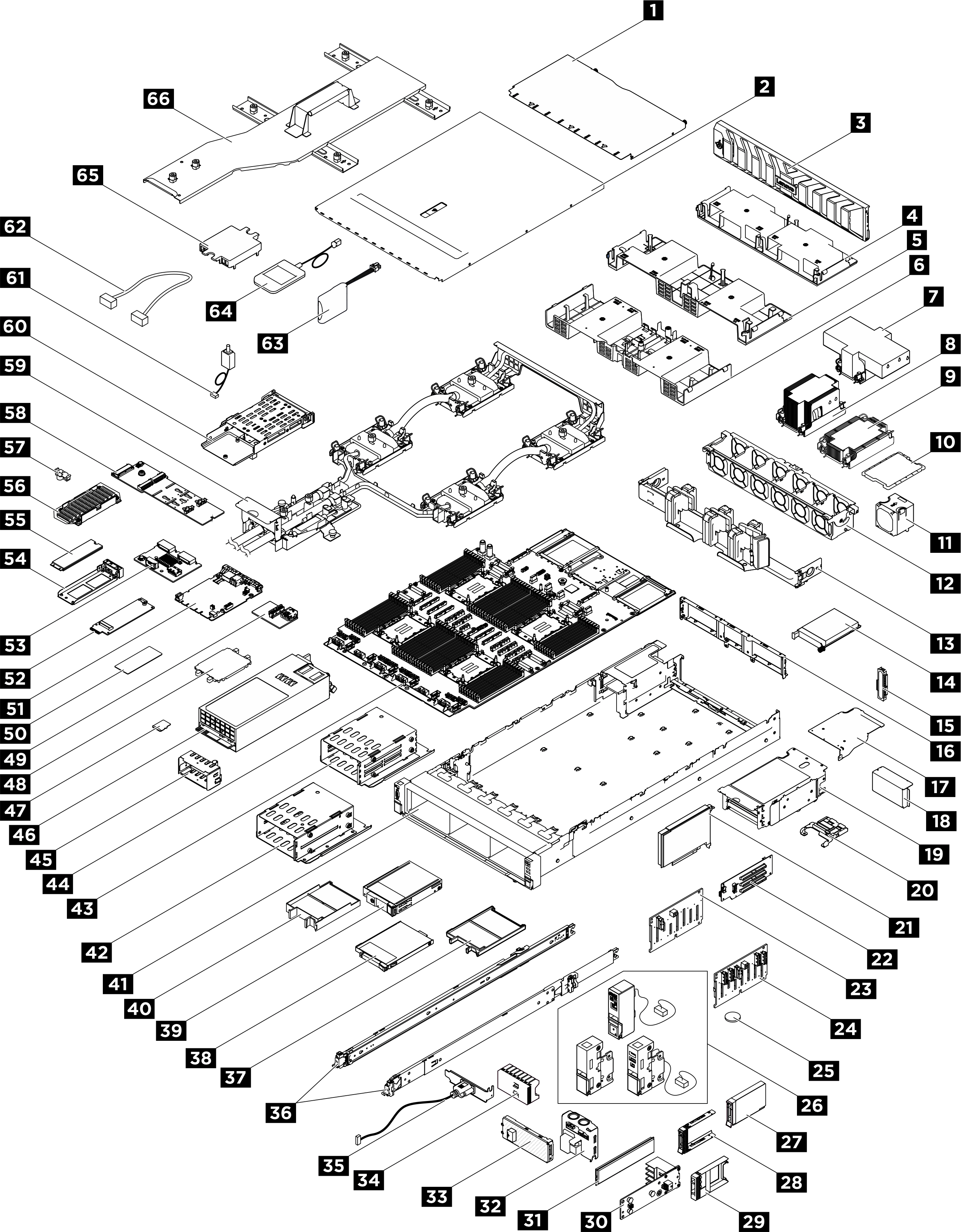

圖 1. 伺服器元件
下表中所列的零件視為下列其中一種︰
T1：層級 1 客戶可自行更換組件 (CRU)。您必須負責自行更換層級 1 CRU。如果您在沒有服務合約下，要求 Lenovo 安裝「層級 1 CRU」，則安裝作業必須付費。
T2：層級 2 客戶可自行更換組件 (CRU)。您可以自行安裝層級 2 CRU；若您有簽訂伺服器專屬的這類保固服務，也可要求 Lenovo 代為安裝，而且無須支付任何費用。
F：現場可更換組件 (FRU)。FRU 只能由經過培訓的維修技術人員來進行安裝。
C：耗材零件及結構零件。您必須負責購買及更換耗材和結構零件（例如填充板或擋板等元件）。如果 Lenovo 應您的要求來購買或安裝結構元件，則會向您收取服務費用。
| 索引 | 說明 | 類型 | 索引 | 說明 | 類型 |
|---|---|---|---|---|---|
如需訂購零件的相關資訊：
| |||||
| 1 | 後方上蓋 | T1 | 2 | 前方上蓋 | T1 |
| 3 | 安全擋板 | T1 | 4 | 空氣擋板（後方，2U 效能 PHM） | T1 |
| 5 | 空氣擋板（後方，2U 標準 PHM） | T1 | 6 | 空氣擋板（前方） | T1 |
| 7 | 2U 效能散熱槽和處理器支架 | F | 8 | 2U 標準散熱槽和處理器支架 | F |
| 9 | 1U 標準散熱槽和處理器支架 | F | 10 | 處理器 | F |
| 11 | 風扇 | T1 | 12 | 風扇機盒 | T1 |
| 13 | 纜線整理臂 | T2 | 14 | OCP 模組 | T1 |
| 15 | OCP 模組填充板 | C | 16 | 後壁 | F |
| 17 | PCIe 擴充卡延伸器 | T2 | 18 | PCIe 擴充卡匣填充板 | C |
| 19 | PCIe 擴充卡匣 | T2 | 20 | PCIe 固定器 | T1 |
| 21 | PCIe 配接卡 | T1 | 22 | PCIe 擴充卡 | T2 |
| 23 | 8 x 2.5 吋 SAS/SATA 前方背板 | T2 | 24 | 8 x 2.5 吋 AnyBay 前方背板 | T2 |
| 25 | CMOS 電池 (CR2032) | C | 26 | 機架閂鎖 | T1 |
| 27 | 2.5 吋熱抽換硬碟 | T1 | 28 | 2.5 吋硬碟匣 | T1 |
| 29 | 2.5 吋硬碟填充板（1 機槽） | C | 30 | E3.S 背板 | T2 |
| 31 | 記憶體模組 | T1/F 1 | 32 | 電源配送板 | T2 |
| 33 | E3.S 擋板 | T1 | 34 | 2.5 吋硬碟填充板（8 機槽） | C |
| 35 | 序列埠組件 | T1 | 36 | 滑軌套件 | T2 |
| 37 | E3.S 1T 硬碟填充板 | C | 38 | E3.S 1T 硬碟 | T1 |
| 39 | E3.S 2T CMM | T1 | 40 | E3.S 2T CMM 填充板 | C |
| 41 | 機箱 | F | 42 | E3.S 2T CMM 框架 | C |
| 43 | E3.S 1T 框架 | C | 44 | 處理器板 | F |
| 45 | 電源供應器填充板 | C | 46 | 電源供應器 | T1 |
| 47 | MicroSD 卡 | F | 48 | 處理器插座蓋 | C |
| 49 | USB I/O 板 | T1 | 50 | M.2 散熱墊 | F |
| 51 | 系統 I/O 板 (DC-SCM) | F | 52 | M.2 轉插卡 | T2 |
| 53 | 背面 M.2 開機配接卡 | T2 | 54 | M.2 硬碟匣 | C |
| 55 | M.2 硬碟 | T1 | 56 | M.2 散熱槽 | F |
| 57 | M.2 固定器 | T2 | 58 | M.2 開機配接卡 | T1 |
| 59 | Processor Neptune® Core Module (NeptCore) | F | 60 | 後方 M.2 框架 | C |
| 61 | 入侵開關 | T1 | 62 | 纜線 | T1 |
| 63 | 快閃記憶體電源模組 | T1 | 64 | 外部診斷手持裝置 | T1 |
| 65 | 冷板蓋 | C | 66 | 水迴路出貨托架 | F |
註
1 適用於安裝了 2U 效能 PHM 的情況下，記憶體模組插槽 1-32 中的記憶體模組。
