Elenco delle parti

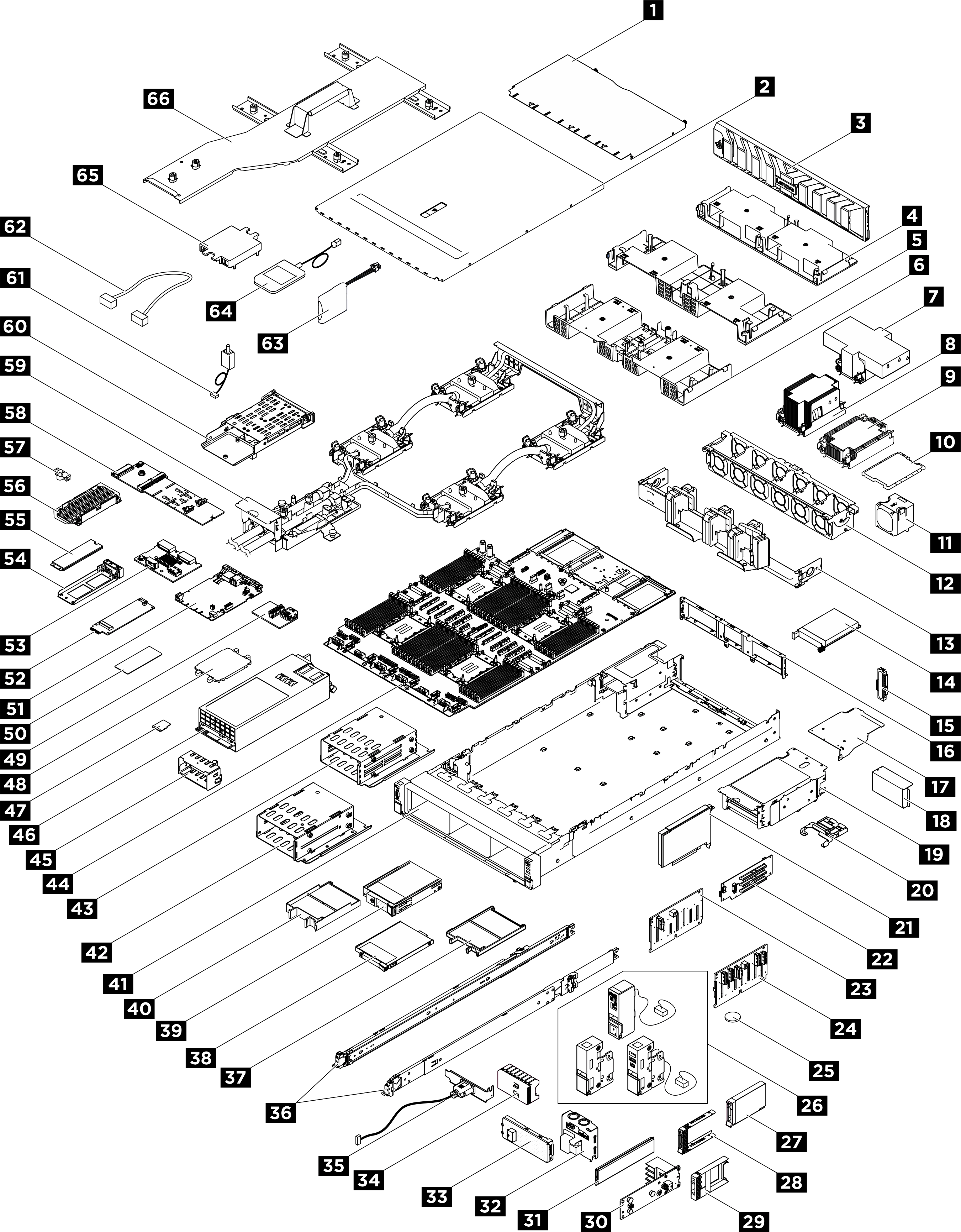

Identificare i singoli componenti disponibili per il server utilizzando l'elenco delle parti.
Andare al sito Web Lenovo di Assistenza del Centro Dati e accedere alla pagina di supporto del server.
Fare clic su .
Immettere il numero di serie per visualizzare un elenco delle parti per il server.
Si consiglia vivamente di controllare i dati di riepilogo dell'alimentazione per il server utilizzando Lenovo Capacity Planner prima di acquistare eventuali nuove parti.
T1: CRU (Customer Replaceable Unit) Livello 1. La sostituzione delle CRU Livello 1 è di responsabilità dell'utente. Se Lenovo installa una CRU Livello 1 su richiesta dell'utente senza un contratto di servizio, l'installazione verrà addebitata all'utente.
T2: CRU (Customer Replaceable Unit) Livello 2. È possibile installare una CRU Livello 2 da soli oppure richiederne l'installazione a Lenovo, senza costi aggiuntivi, in base al tipo di servizio di garanzia previsto per il server di cui si dispone.
F: FRU (Field Replaceable Unit). L'installazione delle FRU è riservata ai tecnici di assistenza qualificati.
C: Parti strutturali e di consumo. L'acquisto e la sostituzione delle parti di consumo e strutturali (componenti come un elemento di riempimento o una mascherina) sono responsabilità dell'utente. Se Lenovo acquista o installa un componente strutturale su richiesta dell'utente, all'utente verrà addebitato il costo del servizio.
| Indice | Descrizione | Tipo | Indice | Descrizione | Tipo |
|---|---|---|---|---|---|
Per ulteriori informazioni sull'ordinazione delle parti:
| |||||
| 1 | Coperchio superiore posteriore | T1 | 2 | Coperchio superiore anteriore | T1 |
| 3 | Mascherina di sicurezza | T1 | 4 | Deflettore d'aria (posteriore, PHM 2U ad alte prestazioni) | T1 |
| 5 | Deflettore d'aria (posteriore, PHM 2U standard) | T1 | 6 | Deflettore d'aria (anteriore) | T1 |
| 7 | Piastra del processore e dissipatore di calore 2U ad alte prestazioni | F | 8 | Piastra del processore e dissipatore di calore 2U standard | F |
| 9 | Piastra del processore e dissipatore di calore 1U standard | F | 10 | Processore | F |
| 11 | Ventola | T1 | 12 | Gabbia della ventola | T1 |
| 13 | Braccio di gestione cavi | T2 | 14 | Modulo OCP | T1 |
| 15 | Elemento di riempimento del modulo OCP | C | 16 | Parete posteriore | F |
| 17 | Estensione della scheda verticale PCIe | T2 | 18 | Elemento di riempimento telaio verticale PCIe | C |
| 19 | Telaio verticale PCIe | T2 | 20 | Fermo PCIe | T1 |
| 21 | Adattatore PCIe | T1 | 22 | Scheda verticale PCIe | T2 |
| 23 | Backplane anteriore SAS/SATA a 8 vani da 2,5 pollici | T2 | 24 | Backplane anteriore AnyBay a 8 vani da 2,5 pollici | T2 |
| 25 | Batteria CMOS (CR2032) | C | 26 | Fermi del rack | T1 |
| 27 | Unità hot-swap da 2,5 pollici | T1 | 28 | Vassoio dell'unità da 2,5 pollici | T1 |
| 29 | Elemento di riempimento dell'unità 2,5 pollici (1 vano) | C | 30 | Backplane E3.S | T2 |
| 31 | Modulo di memoria | T1/F 1 | 32 | Scheda di distribuzione dell'alimentazione | T2 |
| 33 | Mascherina E3.S | T1 | 34 | Elemento di riempimento dell'unità da 2,5 pollici (8 vani) | C |
| 35 | Assieme della porta seriale | T1 | 36 | Kit per la guida di scorrimento | T2 |
| 37 | Elemento di riempimento dell'unità E3.S 1T | C | 38 | Unità E3.S 1T | T1 |
| 39 | CMM E3.S 2T | T1 | 40 | Elemento di riempimento CMM E3.S 2T | C |
| 41 | Chassis | F | 42 | Telaio CMM E3.S 2T | C |
| 43 | Telaio dell'unità E3.S 1T | C | 44 | Scheda del processore | F |
| 45 | Elemento di riempimento alimentatore | C | 46 | Unità di alimentazione | T1 |
| 47 | Scheda MicroSD | F | 48 | Coperchio del socket del processore | C |
| 49 | Scheda I/O USB | T1 | 50 | Pad termico M.2 | F |
| 51 | Scheda I/O di sistema (DC-SCM) | F | 52 | Interposer M.2 | T2 |
| 53 | Adattatore di avvio M.2 posteriore | T2 | 54 | Vassoio dell'unità M.2 | C |
| 55 | Unità M.2 | T1 | 56 | Dissipatore di calore M.2 | F |
| 57 | Fermo M.2 | T2 | 58 | Adattatore di avvio M.2 | T1 |
| 59 | Processor Neptune® Core Module (NeptCore) | F | 60 | Telaio dell'unità M.2 posteriore | C |
| 61 | Switch di intrusione | T1 | 62 | Cavo | T1 |
| 63 | Modulo di alimentazione Flash | T1 | 64 | Ricevitore di diagnostica esterno | T1 |
| 65 | Coperchio della piastra a freddo | C | 66 | Staffa di spedizione del circuito dell'acqua | F |
