Liste des pièces

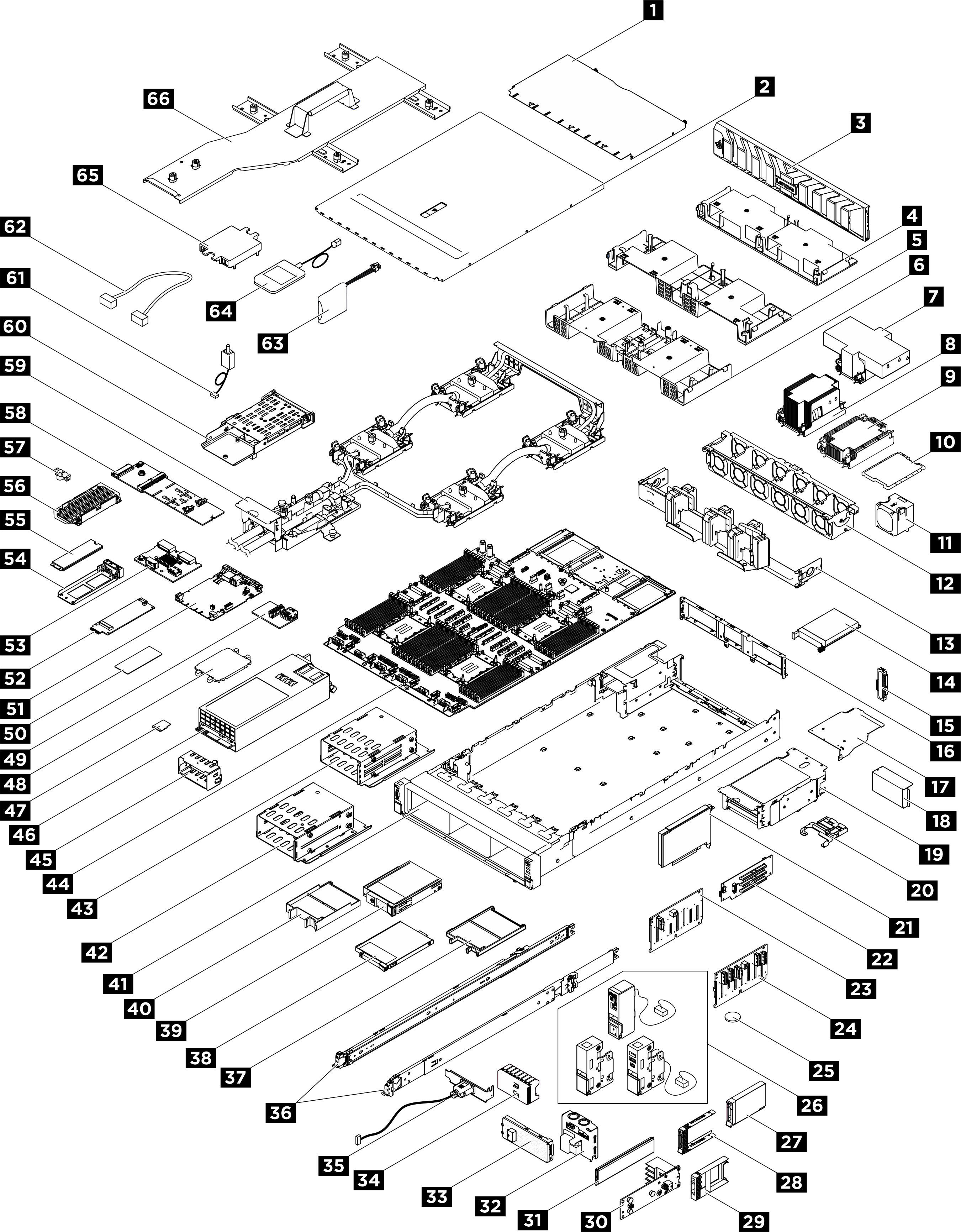

Identifiez chacun des composants disponibles pour votre serveur dans la liste de pièces.
Accédez au site Assistance centre de données Lenovo et affichez la page de support de votre serveur.
Cliquez sur .
Entrez le numéro de série pour afficher une liste des composants pour votre serveur.
Il est fortement recommandé de vérifier les données de synthèse de l’alimentation de votre serveur à l’aide de Lenovo Capacity Planner avant d’acheter de nouvelles pièces.
T1 : Unité remplaçable par l’utilisateur (CRU) de niveau 1. Le remplacement des CRU de niveau 1 vous incombe. Si Lenovo installe une unité remplaçable par l’utilisateur de niveau 1 à votre demande sans contrat de service préalable, les frais d’installation vous seront facturés.
T2 : Unité remplaçable par l’utilisateur (CRU) de niveau 2. Vous pouvez installer une CRU de niveau 2 vous-même ou demander à Lenovo de l’installer, sans frais supplémentaire, selon le type de service prévu par la garantie de votre serveur.
F : Unité remplaçable sur site (FRU). Seuls les techniciens de maintenance qualifiés sont habilités à installer les FRU.
C : Composants consommables et structurels. L’achat et le remplacement des composants consommables et structurels (par exemple, un obturateur ou un cache) est votre responsabilité. Si Lenovo achète ou installe une pièce structurelle à votre demande, les frais d’installation vous seront facturés.
| Index | Description | Type | Index | Description | Type |
|---|---|---|---|---|---|
Pour plus d’informations sur la commande de pièces :
| |||||
| 1 | Carter supérieur arrière | T1 | 2 | Carter supérieur avant | T1 |
| 3 | Panneau de sécurité | T1 | 4 | Grille d’aération (arrière, PHM 2U de performance) | T1 |
| 5 | Grille d’aération (arrière, PHM 2U standard) | T1 | 6 | Grille d’aération (avant) | T1 |
| 7 | Support de processeur et dissipateur thermique 2U de performance | F | 8 | Support de processeur et dissipateur thermique 2U standard | F |
| 9 | Support de processeur et dissipateur thermique 1U standard | F | 10 | Processeur | F |
| 11 | Ventilateur | T1 | 12 | Boîtier de ventilation | T1 |
| 13 | Bras de routage des câbles | T2 | 14 | Module OCP | T1 |
| 15 | Obturateur de module OCP | C | 16 | Mur arrière | F |
| 17 | Extension de carte mezzanine PCIe | T2 | 18 | Boîtier de l'obturateur de carte mezzanine PCIe | C |
| 19 | Boîtier de carte mezzanine PCIe | T2 | 20 | Dispositif de retenue PCIe | T1 |
| 21 | Adaptateur PCIe | T1 | 22 | Carte mezzanine PCIe | T2 |
| 23 | Fond de panier avant 8 x 2,5 pouces SAS/SATA | T2 | 24 | Fond de panier avant 8 x 2,5 pouces AnyBay | T2 |
| 25 | Pile CMOS (CR2032) | C | 26 | Taquets d’armoire | T1 |
| 27 | Unité remplaçable à chaud de 2,5 pouces | T1 | 28 | Plateau d’unité 2,5 pouces | T1 |
| 29 | Obturateur d’unité de 2,5 pouces (1 baie) | C | 30 | Fond de panier E3.S | T2 |
| 31 | Module de mémoire | T1/F 1 | 32 | Tableau de distribution | T2 |
| 33 | Cadre E3.S | T1 | 34 | Obturateur d'unité 2,5 pouces (8 baies) | C |
| 35 | Assemblage de port série | T1 | 36 | Kit de glissières | T2 |
| 37 | Obturateur d’unité E3.S 1T | C | 38 | Unité E3.S 1T | T1 |
| 39 | CMM E3.S 2T | T1 | 40 | Obturateur CMM E3.S 2T | C |
| 41 | Châssis | F | 42 | Boîtier CMM E3.S 2T | C |
| 43 | Boîtier d’unités E3.S 1T | C | 44 | Carte du processeur | F |
| 45 | Obturateur du bloc d'alimentation | C | 46 | Bloc d'alimentation | T1 |
| 47 | Carte MicroSD | F | 48 | Cache de socket du processeur | C |
| 49 | Carte d’E-S USB | T1 | 50 | Tampon thermique M.2 | F |
| 51 | Carte d’E-S système (CC-SCM) | F | 52 | Interposeur M.2 | T2 |
| 53 | Adaptateur d’amorçage M.2 arrière | T2 | 54 | Plateau d’unité M.2 | C |
| 55 | Unité M.2 | T1 | 56 | Dissipateur thermique M.2 | F |
| 57 | Crochet de retenue M.2 | T2 | 58 | Adaptateur d'amorçage M.2 | T1 |
| 59 | Processor Neptune® Core Module (NeptCore) | F | 60 | Boîtier d’unité M.2 arrière | C |
| 61 | Commutateur de détection d'intrusion | T1 | 62 | Câble | T1 |
| 63 | Module d'alimentation flash | T1 | 64 | Ensemble de diagnostics externe | T1 |
| 65 | Couvercle de la plaque froide | C | 66 | Support de transport de la boucle d’eau | F |
