Lista de piezas
Identifique cada uno de los componentes disponibles para su servidor con la lista de piezas.
Vaya a Soporte del Centro de Datos de Lenovo y navegue a la página de soporte correspondiente a su servidor.
Haga clic en .
Especifique el número de serie para ver una lista de piezas del servidor.
Se recomienda que verifique los datos de resumen de alimentación para su servidor utilizando Lenovo Capacity Planner antes de comprar nuevas piezas.
T1: Unidades reemplazables por el cliente (CRU) de nivel 1. La sustitución de las CRU de nivel 1 es su responsabilidad. Si Lenovo instala una CRU de nivel 1 por solicitud suya, sin un acuerdo de servicio, se le cobrará por la instalación.
T2: Unidades reemplazables por el cliente (CRU) de nivel 2. Puede instalar las CRU de nivel 2 por su cuenta o pedir a Lenovo que las instale, sin ningún costo adicional, bajo el tipo de servicio de garantía designado para su servidor.
F: Unidad sustituible localmente (FRU). Solo técnicos del servicio experto deben instalar las FRU.
C: Piezas consumibles y estructurales. La compra y la sustitución de los consumibles y las piezas estructurales (componentes, como relleno o marco biselado) es su responsabilidad. Si Lenovo adquiere o instala un componente estructural por solicitud suya, se le cobrará por el servicio.

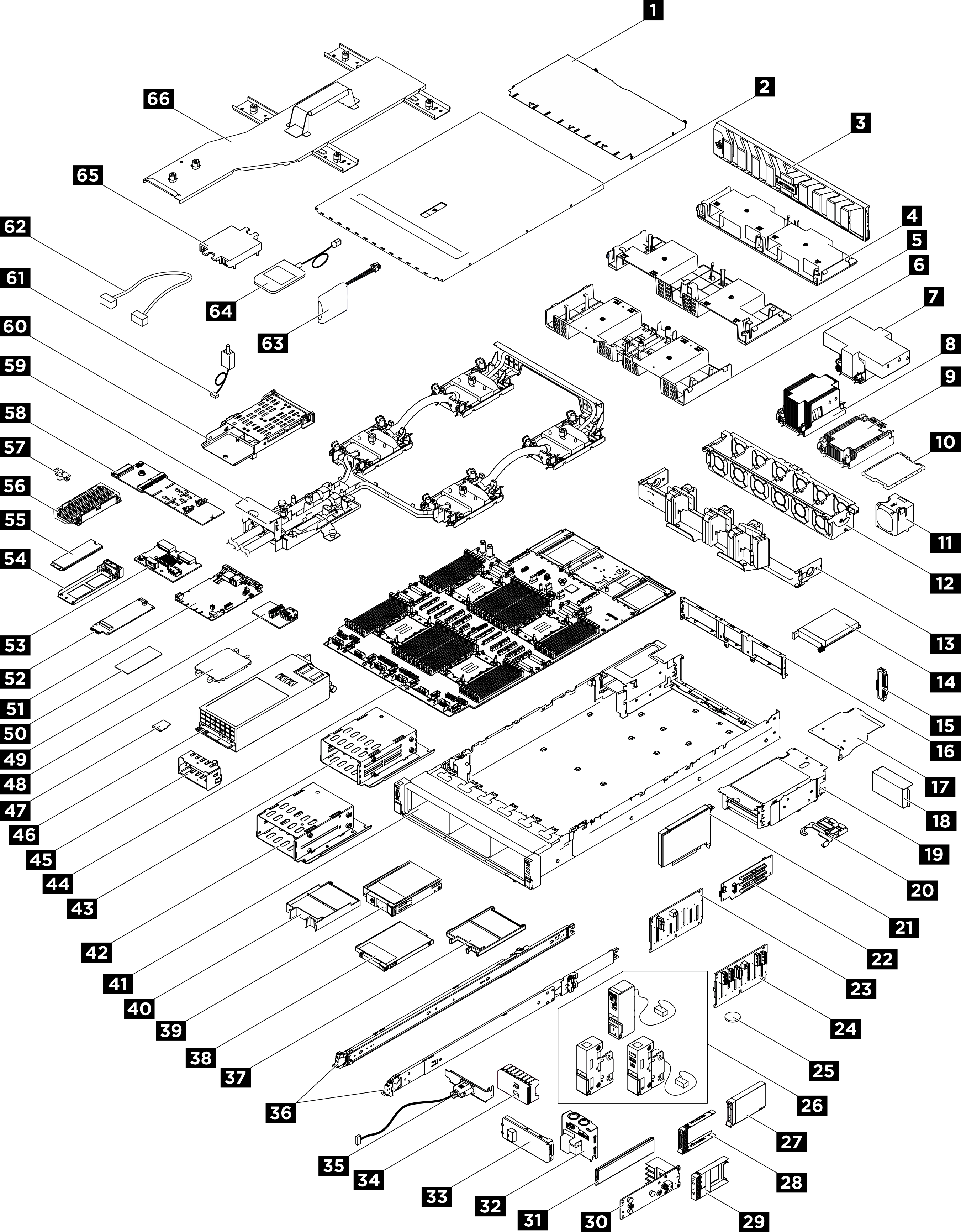

| Índice | Descripción | Tipo | Índice | Descripción | Tipo |
|---|---|---|---|---|---|
Para obtener más información acerca de pedidos de piezas:
| |||||
| 1 | Cubierta superior posterior | T1 | 2 | Cubierta superior frontal | T1 |
| 3 | Marco biselado de seguridad | T1 | 4 | Deflector de aire (PHM posterior de rendimiento de 2U) | T1 |
| 5 | Deflector de aire (posterior, PHM estándar 2U) | T1 | 6 | Deflector de aire (frontal) | T1 |
| 7 | Disipador de calor de rendimiento de 2U y transportador de procesador | F | 8 | Disipador de calor estándar y transportador del procesador 2U | F |
| 9 | Disipador de calor estándar y transportador del procesador 1U | F | 10 | Procesador | F |
| 11 | Ventilador | T1 | 12 | Compartimiento del ventilador | T1 |
| 13 | Guía de los cables | T2 | 14 | Módulo de OCP | T1 |
| 15 | Relleno del módulo de OCP | C | 16 | Pared posterior | F |
| 17 | Ampliador de expansión de PCIe | T2 | 18 | Relleno del compartimiento de expansión PCIe | C |
| 19 | Compartimiento de expansión PCIe | T2 | 20 | Elemento de sujeción de PCIe | T1 |
| 21 | Adaptador PCIe | T1 | 22 | Tarjeta de expansión PCIe | T2 |
| 23 | Placa posterior frontal de 8 unidades SAS/SATA de 2,5 pulgadas | T2 | 24 | Placa posterior frontal de 8 unidades AnyBay de 2,5 pulgadas | T2 |
| 25 | Batería CMOS (CR2032) | C | 26 | Pestillos del bastidor | T1 |
| 27 | Unidad de intercambio en caliente de 2,5 pulgadas | T1 | 28 | Bandeja de la unidad de 2,5 pulgadas | T1 |
| 29 | Relleno de unidad de 2,5 pulgadas (1 bahía) | C | 30 | Placa posterior E3.S | T2 |
| 31 | Módulo de memoria | T1/F 1 | 32 | Placa de distribución de alimentación | T2 |
| 33 | Marco biselado de E3.S | T1 | 34 | Relleno de unidad de 2,5 pulgadas (8 bahías) | C |
| 35 | Conjunto de puertos serie | T1 | 36 | Kit de rieles de deslizamiento | T2 |
| 37 | Relleno de la unidad E3.S 1T | C | 38 | Unidad E3.S 1T | T1 |
| 39 | CMM E3.S 2T | T1 | 40 | Relleno del CMM E3.S 2T | C |
| 41 | Chasis | F | 42 | Compartimiento del CMM E3.S 2T | C |
| 43 | Compartimiento de la unidad E3.S 1T | C | 44 | Placa del procesador | F |
| 45 | Relleno de fuente de alimentación | C | 46 | Unidad de fuente de alimentación | T1 |
| 47 | Tarjeta MicroSD | F | 48 | Cubierta del zócalo del procesador | C |
| 49 | Placa de E/S USB | T1 | 50 | Almohadilla térmica M.2 | F |
| 51 | Placa de E/S del sistema (DC-SCM) | F | 52 | Tarjeta de interposición M.2 | T2 |
| 53 | Adaptador de arranque M.2 posterior | T2 | 54 | Bandeja de la unidad M.2 | C |
| 55 | Unidad M.2 | T1 | 56 | Disipador de calor M.2 | F |
| 57 | Elemento de sujeción M.2 | T2 | 58 | Adaptador de arranque M.2 | T1 |
| 59 | Processor Neptune® Core Module (NeptCore) | F | 60 | Compartimiento de la unidad M.2 posterior | C |
| 61 | Conmutador de intrusión | T1 | 62 | Cable | T1 |
| 63 | Módulo de alimentación flash | T1 | 64 | Auricular de diagnóstico externo | T1 |
| 65 | Cubierta de la placa de frío | C | 66 | Soporte de envío del bucle de agua | F |
