Teileliste
Verwenden Sie die Teileliste, um alle für diesen Server verfügbaren Komponenten zu ermitteln.
Rufen Sie Lenovo Support für Rechenzentrum auf und navigieren Sie zur Unterstützungsseite für Ihren Server.
Klicken Sie auf .
Geben Sie die Seriennummer ein, um eine Liste der Teile für Ihren Server anzuzeigen.
Es wird dringend empfohlen, dass Sie die Zusammenfassungsdaten der Stromversorgung für Ihren Server mit Lenovo Capacity Planner überprüfen, bevor Sie neue Teile kaufen.
T1: CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 1. Für das Austauschen von CRUs der Stufe 1 ist der Kunde verantwortlich. Wenn Lenovo eine CRU der Stufe 1 ohne Servicevertrag auf Ihre Anforderung hin für Sie installiert, fallen dafür Gebühren an.
T2: CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 2. Sie können CRUs der Stufe 2 selbst installieren oder im Rahmen des für Ihren Server festgelegten Herstellerservice ohne Aufpreis von Lenovo installieren lassen.
F: FRU (Field Replaceable Unit, durch den Kundendienst austauschbare Funktionseinheit). FRUs dürfen nur von qualifizierten Kundendiensttechnikern installiert werden.
C: Verbrauchsmaterial und Strukturteile. Für den Kauf und Austausch von Verbrauchsmaterialien und Strukturteilen (Komponenten wie Abdeckblende oder Frontblende) sind Sie selbst verantwortlich. Wenn Lenovo eine Strukturkomponente auf Ihre Anforderung bezieht oder installiert, wird Ihnen dies entsprechend in Rechnung gestellt.

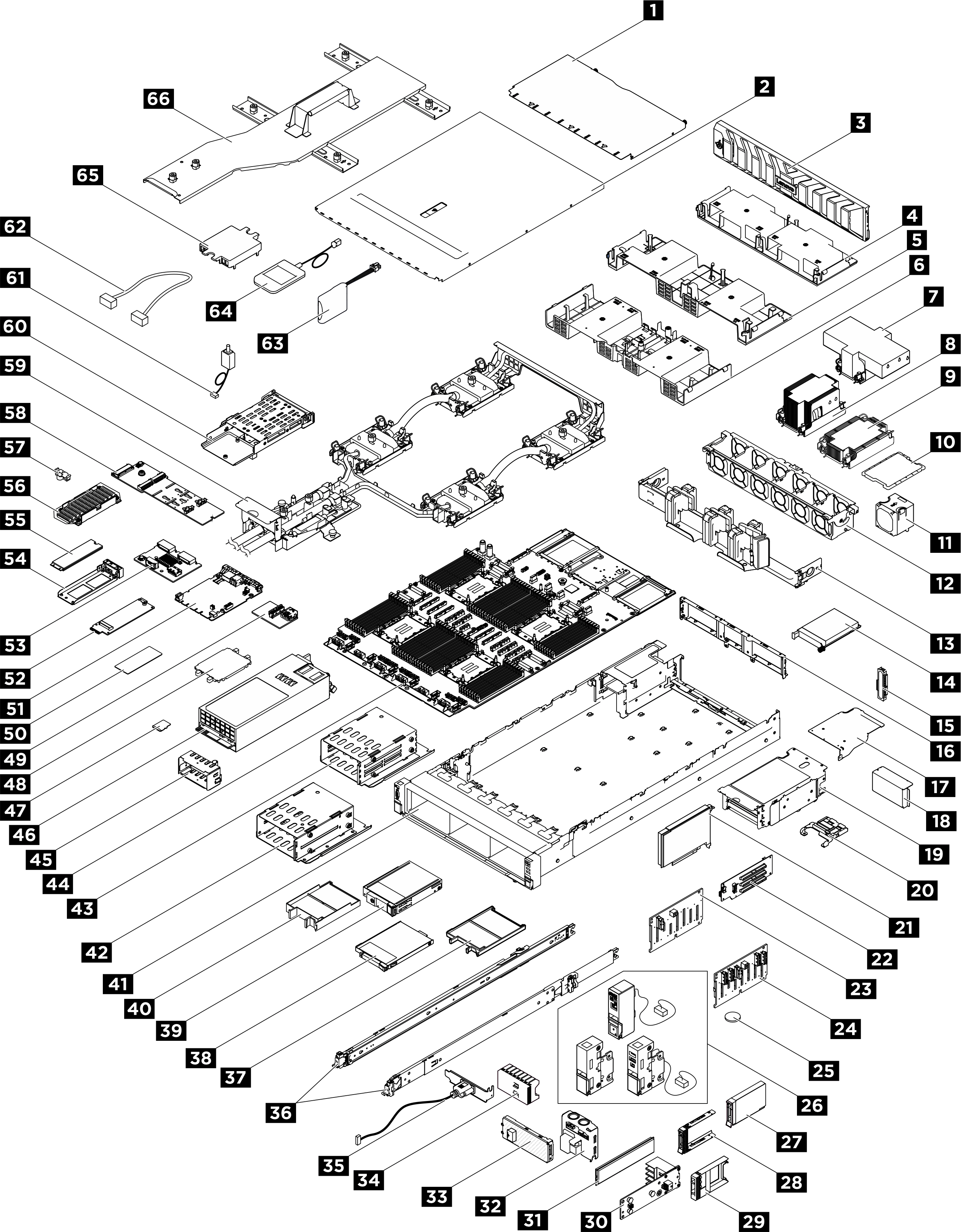

| Index | Beschreibung | Typ | Index | Beschreibung | Typ |
|---|---|---|---|---|---|
Weitere Informationen zur Bestellung von Teilen:
| |||||
| 1 | Hintere obere Abdeckung | T1 | 2 | Vordere obere Abdeckung | T1 |
| 3 | Sicherheitsfrontblende | T1 | 4 | Luftführung (hinten, 2U-Hochleistungs-PHM) | T1 |
| 5 | Luftführung (hinten, 2U-Standard-PHM) | T1 | 6 | Luftführung (vorne) | T1 |
| 7 | 2U-Hochleistungskühlkörper und Prozessorträger | F | 8 | 2U-Standardkühlkörper und Prozessorträger | F |
| 9 | 1U-Standardkühlkörper und Prozessorträger | F | 10 | Prozessor | F |
| 11 | Lüfter | T1 | 12 | Lüfterrahmen | T1 |
| 13 | Kabelträger | T2 | 14 | OCP-Modul | T1 |
| 15 | OCP-Modulabdeckblende | C | 16 | Hintere Wand | F |
| 17 | PCIe-Adaptererweiterung | T2 | 18 | Abdeckblende für PCIe-Adapterrahmen | C |
| 19 | PCIe-Adapterrahmen | T2 | 20 | PCIe-Halterung | T1 |
| 21 | PCIe-Adapter | T1 | 22 | PCIe-Adapterkarte | T2 |
| 23 | Vordere 8 x 2,5-Zoll-SAS/SATA-Rückwandplatine | T2 | 24 | Vordere 8 x 2,5-Zoll-AnyBay-Rückwandplatine | T2 |
| 25 | CMOS-Batterie (CR2032) | C | 26 | Rack-Verriegelungen | T1 |
| 27 | 2,5-Zoll-Hot-Swap-Laufwerk | T1 | 28 | 2,5-Zoll-Laufwerkhalterung | T1 |
| 29 | Abdeckblende für 2,5-Zoll-Laufwerke (1 Position) | C | 30 | E3.S-Rückwandplatine | T2 |
| 31 | Speichermodul | T1/F 1 | 32 | Stromversorgungsplatine | T2 |
| 33 | E3.S-Frontblende | T1 | 34 | Abdeckblende für 2,5-Zoll-Laufwerke (8 Positionen) | C |
| 35 | Baugruppe mit seriellem Anschluss | T1 | 36 | Laufschienensatz | T2 |
| 37 | Abdeckblende für E3.S 1T-Laufwerk | C | 38 | E3.S 1T-Laufwerk | T1 |
| 39 | E3.S 2T-CMM | T1 | 40 | Abdeckblende für E3.S-2T-CMM | C |
| 41 | Gehäuse | F | 42 | E3.S-2T-CMM-Gehäuse | C |
| 43 | E3.S 1T-Laufwerkhalterung | C | 44 | Prozessorplatine | F |
| 45 | Netzteilabdeckblende | C | 46 | Netzteileinheit | T1 |
| 47 | MicroSD-Karte | F | 48 | Prozessorsockelabdeckung | C |
| 49 | USB-E/A-Platine | T1 | 50 | M.2-Wärmepad | F |
| 51 | System-E/A-Platine (DC-SCM) | F | 52 | M.2-Interposer | T2 |
| 53 | Hinterer M.2-Bootadapter | T2 | 54 | M.2-Laufwerkhalterung | C |
| 55 | M.2-Laufwerk | T1 | 56 | M.2-Kühlkörper | F |
| 57 | M.2-Halterung | T2 | 58 | M.2-Bootadapter | T1 |
| 59 | Processor Neptune® Core Module (NeptCore) | F | 60 | Hintere M.2 Laufwerkhalterung | C |
| 61 | Schalter gegen unbefugten Zugriff | T1 | 62 | Kabel | T1 |
| 63 | Flashstromversorgungsmodul | T1 | 64 | Externes Diagnosegerät | T1 |
| 65 | Kühlplattenabdeckung | C | 66 | Transporthalterung für Wasserkreislauf | F |
