Список комплектующих
Воспользуйтесь списком комплектующих, чтобы определить все компоненты, доступные для сервера.
Перейдите на веб-страницу по адресу Поддержки Центра обработки данных Lenovo и откройте страницу поддержки для своего сервера.
Нажмите .
Введите серийный номер, чтобы просмотреть список компонентов для своего сервера.
Перед покупкой новых компонентов настоятельно рекомендуется проверять данные, касающиеся питания сервера Lenovo Capacity Planner.
T1: узел, подлежащий замене силами пользователя (CRU), 1-го уровня. Ответственность за замену узлов CRU 1-го уровня несет пользователь. Если Lenovo устанавливает CRU первого уровня по вашему запросу без соглашения на обслуживание, установку будет необходимо оплатить.
T2: узел, подлежащий замене силами пользователя (CRU), 2-го уровня. CRU 2-го уровня можно установить самостоятельно или сделать запрос на установку специалистами Lenovo без дополнительной платы в соответствии с типом гарантийного обслуживания, предусмотренного для сервера.
F: сменный узел (FRU). Устанавливать узлы FRU должны только квалифицированные специалисты по техническому обслуживанию.
C: расходные компоненты и элементы конструкции. Покупать и заменять расходные компоненты и элементы конструкции (например, заглушку или панель) вы должны самостоятельно. Если Lenovo покупает или устанавливает элемент конструкции по вашему запросу, эту услугу будет необходимо оплатить.

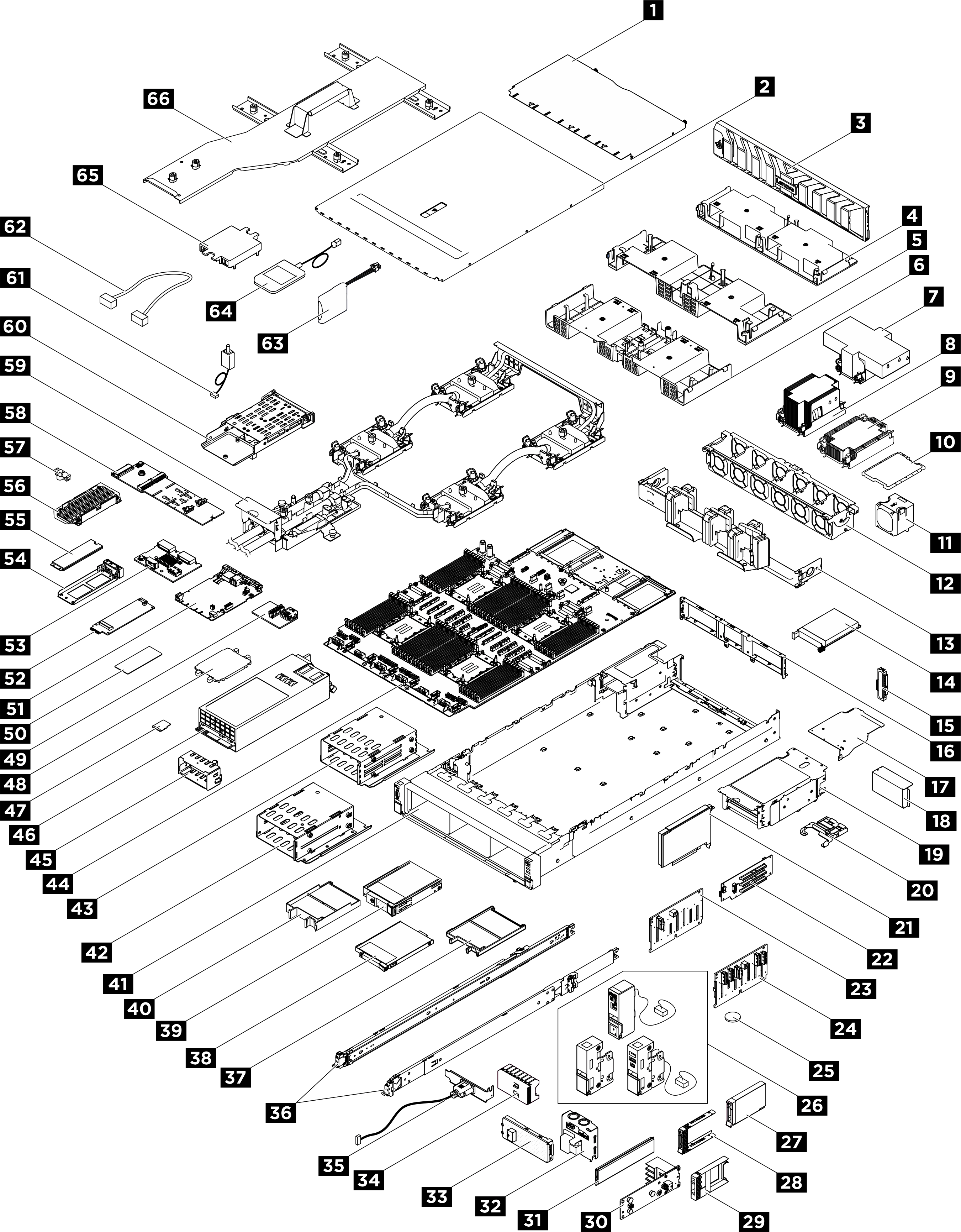

| № | Описание | Тип | № | Описание | Тип |
|---|---|---|---|---|---|
Для получения дополнительных сведений о заказе комплектующих выполните указанные ниже действия:
| |||||
| 1 | Задний верхний кожух | T1 | 2 | Передний верхний кожух | T1 |
| 3 | Защитная панель | T1 | 4 | Дефлектор (задний, модуль PHM повышенной мощности 2U) | T1 |
| 5 | Дефлектор (задний, стандартный модуль PHM 2U) | T1 | 6 | Дефлектор (передний) | T1 |
| 7 | Держатель процессора и радиатора повышенной мощности 2U | F | 8 | Держатель процессора и стандартного радиатора 2U | F |
| 9 | Держатель процессора и стандартного радиатора 1U | F | 10 | Процессор | F |
| 11 | Вентилятор | T1 | 12 | Отсек для вентилятора | T1 |
| 13 | Кабельный органайзер | T2 | 14 | Модуль OCP | T1 |
| 15 | Заглушка модуля OCP | C | 16 | Задняя стенка | F |
| 17 | Расширитель платы-адаптера Riser PCIe | T2 | 18 | Заглушка отсека платы-адаптера Riser PCIe | C |
| 19 | Отсек платы-адаптера Riser PCIe | T2 | 20 | Фиксатор PCIe | T1 |
| 21 | Адаптер PCIe | T1 | 22 | Плата-адаптер Riser PCIe | T2 |
| 23 | Передняя объединительная панель с 8 отсеками для 2,5-дюймовых дисков SAS/SATA | T2 | 24 | Передняя объединительная панель с 8 отсеками для 2,5-дюймовых дисков AnyBay | T2 |
| 25 | Батарейка CMOS (CR2032) | C | 26 | Защелки стойки | T1 |
| 27 | 2,5-дюймовый оперативно заменяемый диск | T1 | 28 | Лоток для 2,5-дюймовых дисков | T1 |
| 29 | Заглушка 2,5-дюймового диска (1 отсек) | C | 30 | Объединительная панель E3.S | T2 |
| 31 | Модуль памяти | T1/F 1 | 32 | Плата распределения питания | T2 |
| 33 | Панель E3.S | T1 | 34 | Заглушка 2,5-дюймового диска (8 отсеков) | C |
| 35 | Блок последовательного порта | T1 | 36 | Комплект направляющих | T2 |
| 37 | Заглушка диска E3.S 1T | C | 38 | Диск E3.S 1T | T1 |
| 39 | CMM E3.S 2T | T1 | 40 | Заглушка CMM E3.S 2T | C |
| 41 | Рама | F | 42 | Отсек CMM E3.S 2T | C |
| 43 | Отсек для дисков E3.S 1T | C | 44 | Процессорная плата | F |
| 45 | Заглушка блока питания | C | 46 | Блок питания | T1 |
| 47 | Карта MicroSD | F | 48 | Кожух гнезда процессора | C |
| 49 | Плата ввода-вывода USB | T1 | 50 | Термолист M.2 | F |
| 51 | Системная плата ввода-вывода (DC-SCM) | F | 52 | Интерпозер M.2 | T2 |
| 53 | Задний адаптер загрузки M.2 | T2 | 54 | Лоток для дисков M.2 | C |
| 55 | Диск M.2 | T1 | 56 | Радиатор M.2 | F |
| 57 | Фиксатор M.2 | T2 | 58 | Адаптер загрузки M.2 | T1 |
| 59 | Processor Neptune® Core Module (NeptCore) | F | 60 | Задний отсек для дисков M.2 | C |
| 61 | Датчик вмешательства | T1 | 62 | Кабель | T1 |
| 63 | Модуль питания флэш-памяти | T1 | 64 | Внешний диагностический прибор | T1 |
| 65 | Кожух платы охлаждения | C | 66 | Транспортировочная скоба водяного контура | F |
