部件列表
部件列表可用于识别适用于服务器的各种组件。
如需了解如何订购部件，请：
转到 Lenovo 数据中心支援 并导航到服务器的支持页面。
单击 。
输入序列号以查看适用于您的服务器的部件列表。
强烈建议您在购买新部件之前使用 Lenovo Capacity Planner 查看服务器的电源摘要数据。
注
根据型号的不同，您的服务器可能与插图略有不同。

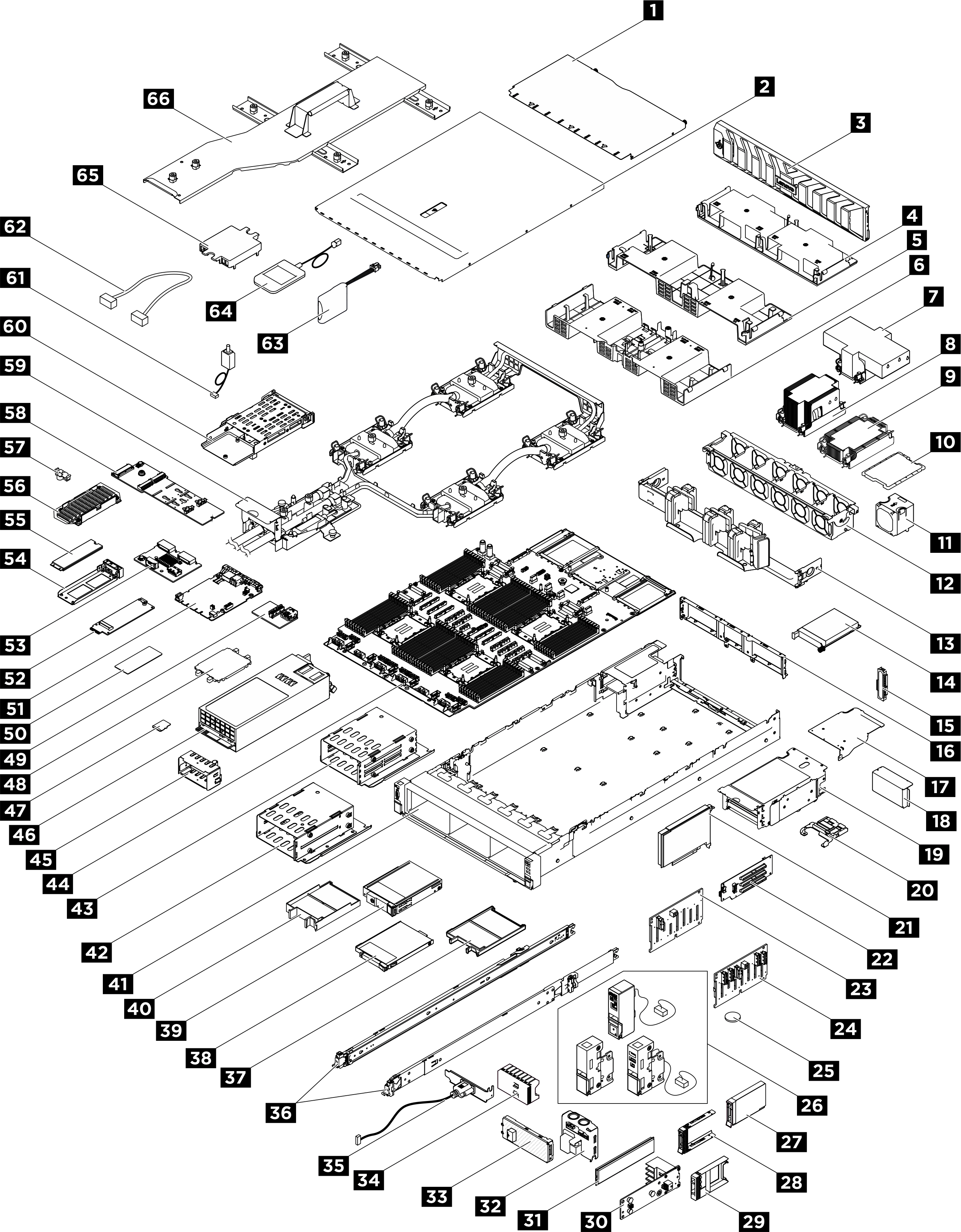

图 1. 服务器组件
下表中的部件归类情况如下：
T1：1 类客户可更换部件（CRU）。您需要自行负责更换 1 类 CRU。如果在未签订服务协议的情况下请求 Lenovo 安装 1 类 CRU，您必须支付安装费用。
T2：2 类客户可更换部件（CRU）。根据服务器的保修服务类型，您可以自行安装 2 类 CRU 或请求 Lenovo 进行安装，无需支付额外费用。
F：现场可更换部件（FRU）。FRU 必须由经过培训的技术服务人员来安装。
C：易损耗部件和结构部件。由您自己负责购买和更换易损耗部件和结构部件（组件，例如填充件或挡板）。如果要求 Lenovo 代为购买或安装结构组件，您必须支付服务费。
| 索引 | 描述 | 类型 | 索引 | 描述 | 类型 |
|---|---|---|---|---|---|
如需了解如何订购部件，请：
| |||||
| 1 | 后顶盖 | T1 | 2 | 前顶盖 | T1 |
| 3 | 安全挡板 | T1 | 4 | 导风罩（背面，2U 高标准 PHM） | T1 |
| 5 | 导风罩（背面，2U 标准 PHM） | T1 | 6 | 导风罩（正面） | T1 |
| 7 | 2U 高性能散热器和处理器支架 | F | 8 | 2U 标准散热器和处理器支架 | F |
| 9 | 1U 标准散热器和处理器支架 | F | 10 | 处理器 | F |
| 11 | 风扇 | T1 | 12 | 风扇架 | T1 |
| 13 | 理线臂 | T2 | 14 | OCP 模块 | T1 |
| 15 | OCP 模块填充件 | C | 16 | 后壁 | F |
| 17 | PCIe 转接件扩展器 | T2 | 18 | PCIe 转接卡架填充件 | C |
| 19 | PCIe 转接卡架 | T2 | 20 | PCIe 固定器 | T1 |
| 21 | PCIe 适配器 | T1 | 22 | PCIe 转接卡 | T2 |
| 23 | 8 x 2.5 英寸 SAS/SATA 正面背板 | T2 | 24 | 8 x 2.5 英寸 AnyBay 正面背板 | T2 |
| 25 | CMOS 电池（CR2032） | C | 26 | 机架滑锁 | T1 |
| 27 | 2.5 英寸热插拔硬盘 | T1 | 28 | 2.5 英寸硬盘托盘 | T1 |
| 29 | 2.5 英寸硬盘填充件（1 插槽） | C | 30 | E3.S 背板 | T2 |
| 31 | 内存条 | T1/F 1 | 32 | 配电板 | T2 |
| 33 | E3.S 挡板 | T1 | 34 | 2.5 英寸硬盘填充件（8 插槽） | C |
| 35 | 串口组合件 | T1 | 36 | 滑轨套件 | T2 |
| 37 | E3.S 1T 硬盘填充件 | C | 38 | E3.S 1T 硬盘 | T1 |
| 39 | E3.S 2T CMM | T1 | 40 | E3.S 2T CMM 填充件 | C |
| 41 | 机箱 | F | 42 | E3.S 2T CMM 仓 | C |
| 43 | E3.S 1T 硬盘仓 | C | 44 | 处理器板 | F |
| 45 | 电源模块填充件 | C | 46 | 电源模块单元 | T1 |
| 47 | MicroSD 卡 | F | 48 | 处理器插槽盖 | C |
| 49 | USB I/O 板 | T1 | 50 | M.2 导热垫 | F |
| 51 | 系统 I/O 板（DC-SCM） | F | 52 | M.2 插转卡 | T2 |
| 53 | 背面 M.2 引导适配器 | T2 | 54 | M.2 硬盘托盘 | C |
| 55 | M.2 硬盘 | T1 | 56 | M.2 散热器 | F |
| 57 | M.2 固定器 | T2 | 58 | M.2 引导适配器 | T1 |
| 59 | Processor Neptune® Core Module (NeptCore) | F | 60 | 背面 M.2 硬盘仓 | C |
| 61 | 入侵感应开关 | T1 | 62 | 线缆 | T1 |
| 63 | 快速充电模块 | T1 | 64 | 外部诊断手持设备 | T1 |
| 65 | 冷却板外盖 | C | 66 | 水循环模块装运支架 | F |
注
1 装有 2U 高性能 PHM 时，内存条插槽 1-32 中的内存条。
