液体冷却モジュールの問題 (Processor Neptune Core Module)

• 液漏れの問題

• 断線の問題

液漏れの問題​

液漏れは、次の方法で識別できます。

• サーバーがリモート保守中の場合は、以下の方法で漏水ステータスを確認してください。

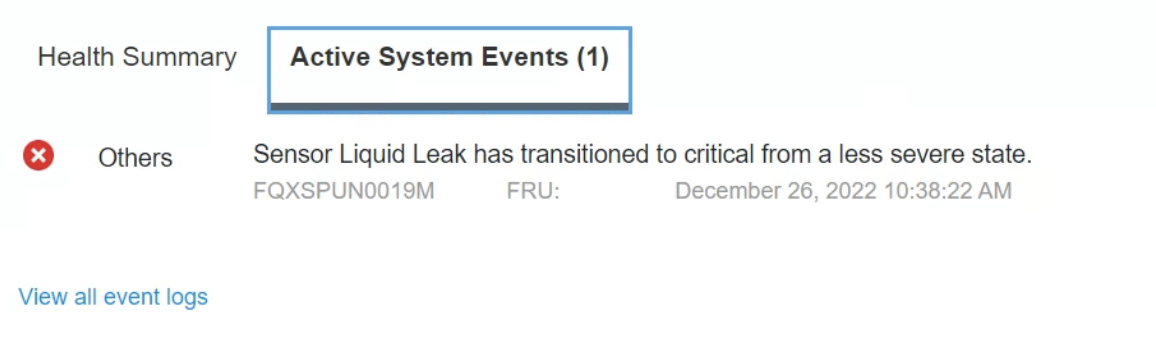

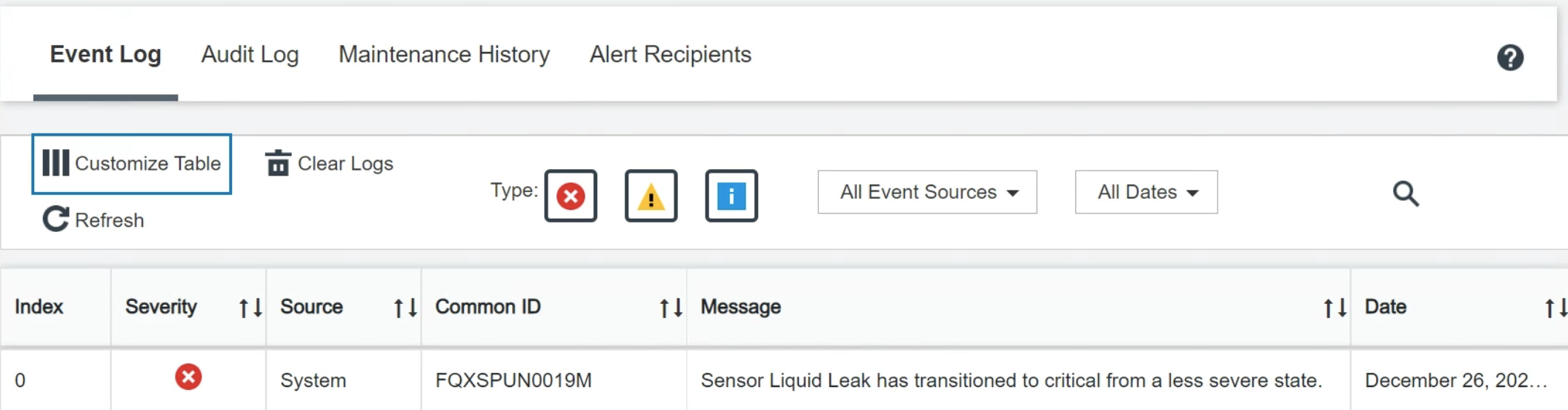

  • Lenovo XClarity Controller イベントが以下を表示します。

    FQXSPCA0040N: Liquid is leaking from open loop [CoolingSensorName].




  • Lenovo XClarity Controller は IPMI センサーとして多数のシステム状態を定義しています。ユーザーは IPMI コマンドを使用して、システムの実行状態を確認できます。以下は、Intel の IPMI 標準に従ったオープン・ソース共通ツールである ipmitool の実行例です。表示されているように、コマンド・ラインを使用して漏水ステータスを確認します。

    •

      パラメーター

      sel elist


      とともに表示されるイベント・ログ。

    •

      Liquid Leak ׀ EAh ׀ ok ׀ 30.1 ׀ Transition to Critical from less severe

      液漏れが発生すると、上記のログが表示されます。パラメーター

      sdr elist


      を使用して、すべてのセンサーの状態を取得できます。

• サーバーが手の届く範囲内にあり、前面オペレーター・パネル上のオレンジ色の LED が点灯している場合、潜在的な液漏れが発生する可能性があります。トップ・カバーを開いて、漏水検知センサー・モジュールの LED ステータスを確認する必要があります。詳しくは、前面オペレーター・パネルの LED とボタンおよび漏水検知センサー・モジュール LED を参照してください。

液漏れを解決する手順

漏水検知センサー・モジュールの LED が緑色に点滅している場合は、手順に従ってサポートを受けてください。

1. データと操作を保存してバックアップします。

2. サーバーの電源をオフにし、多岐管から高速接続プラグを取り外します。

3. サーバーをスライドして取り外すか、ラックからサーバーを取り外します。レールからサーバーを取り外すを参照してください。

4. 前面および背面のトップ・カバーを取り外します。前面トップ・カバーの取り外しおよび背面トップ・カバーの取り外しを参照してください。

5. アウトレット・ホース、インレット・ホース、システム・ボード・アセンブリー周辺、およびコールド・プレート・カバーの下に液漏れがないか確認します。

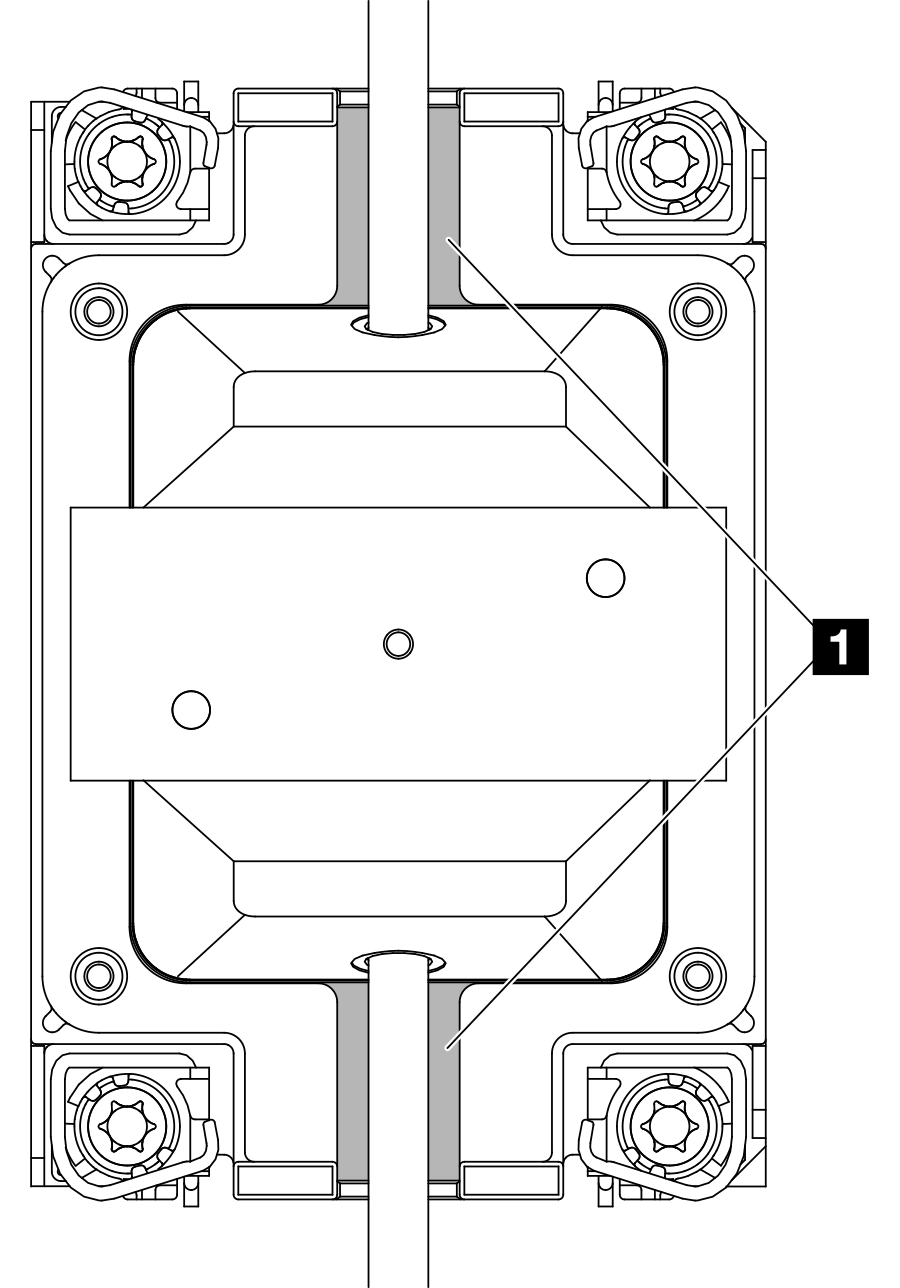

   図 1. 漏れやすいエリア







   注

   漏れが発生すると、液体は 1 漏れやすい領域に溜まる傾向があります。

   1. ホースやシステム・ボード・アセンブリーの周囲で液体が漏れている場合は、液体を拭き取ります。

   2. コールド・プレート・カバーの下に液体が侵入している場合は、コールド・プレート・カバーを取り外して、コールド・プレート上の液体を拭き取ります。

      図 2. コールド・プレート・カバーの取り外し







6. 下段のサーバーのトップ・カバーを調べて、液漏れがないか確認します。液が漏れている場合は、サーバーの下で前の手順を繰り返します。

7. Lenovo サポートに連絡してください。」

断線の問題​

Lenovo XClarity Controller イベントが以下を表示します。

FQXSPCA0042M: Liquid leak detector for [DeviceType] is faulty.

断線を解決する手順

1. トリガーされたアサート解除イベント (FQXSPCA2042I) があるかどうかを確認します。

2. ある場合は、このイベントを無視します。

3. ない場合は、Lenovo サポートに連絡して詳細を確認してください。
