LEDs da placa do processador

As ilustrações a seguir mostram os LEDs (diodos emissores de luz) no conjunto da placa do processador.

Pressione o botão liga/desliga para acender os LEDs no conjunto da placa do processador quando a fonte de alimentação tiver sido removida do servidor.

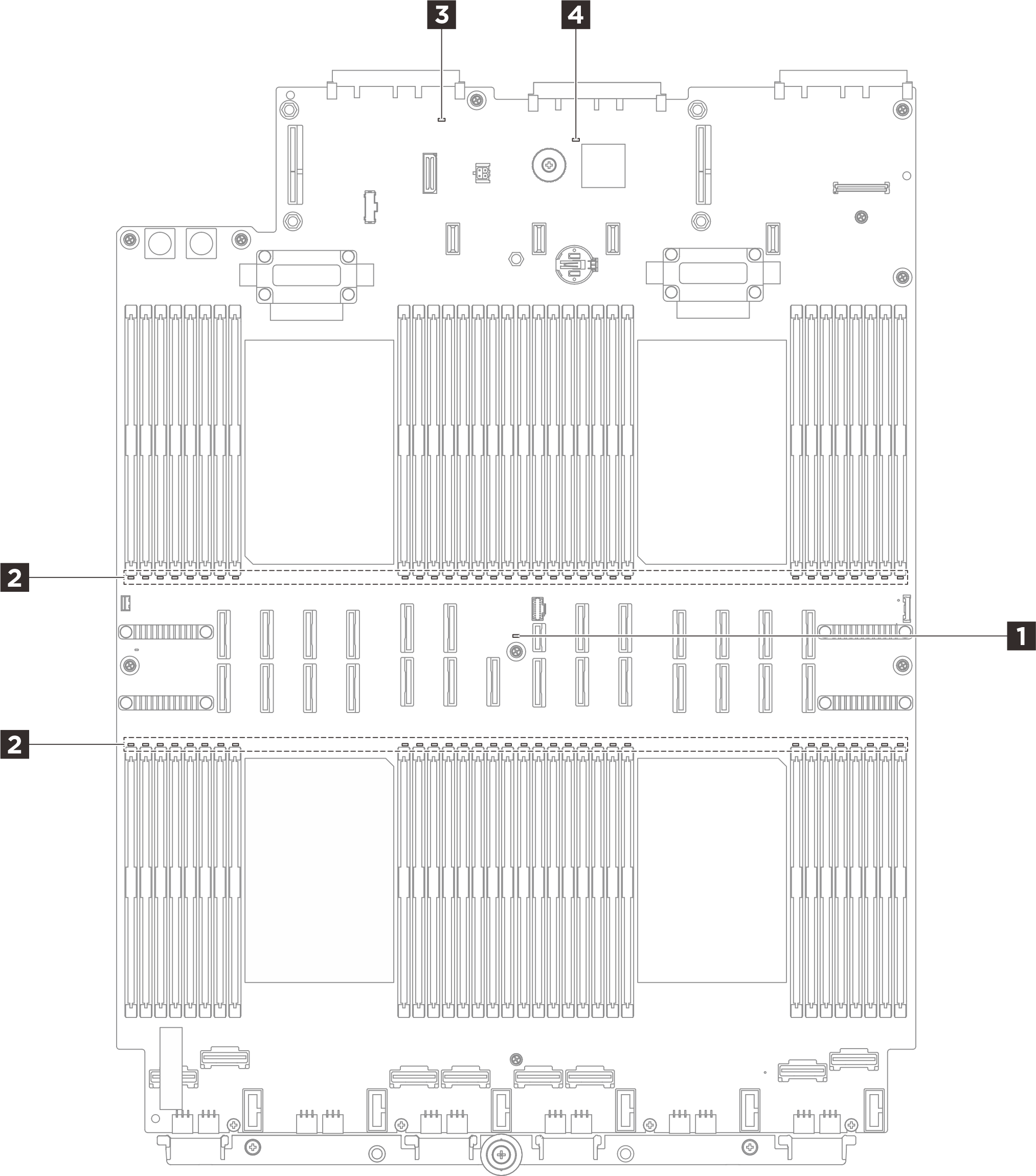

Figura 1. LEDs da placa do processador
Processor board LEDs
Tabela 1. LEDs da placa do processador
LEDDescriçãoAção
1 LED de erro de sistema (amarelo)Quando esse LED amarelo estiver aceso, um ou mais LEDs no servidor também poderão acender para direcioná-lo à origem do erro.Verifique os logs do sistema ou os LEDs de erro interno para identificar a peça com falha. Para obter mais informações, consulte LEDs e botões do painel frontal do operador.
2 LEDs de erro de DIMM (âmbar)Quando um LED de erro do módulo de memória está aceso, ele indica que o módulo de memória correspondente falhou.

Para obter mais informações, consulte Problemas com a memória.

3 LED de status do sistema (verde)O LED de pulsação do FPGA ajuda a identificar o status do FPGA.

  • Piscando (cerca de um flash por segundo): o FPGA está funcionando normalmente.

  • Ligado ou desligado: o FPGA não está funcionando.

  • Se o LED de status do sistema estiver piscando rapidamente por mais de 5 minutos e não conseguir ligar, verifique o LED de pulsação do XCC.

  • Se o LED de status do sistema permanecer apagado ou estiver piscando rapidamente (cerca de quatro flashes por segundo) e o LED de erro do sistema no painel frontal estiver aceso (amarelo), o sistema está em um status de falha de energia. Faça o seguinte:

    1. Reconecte o cabo de alimentação.

    2. Remova os adaptadores/dispositivos instalados, um por vez, até que você acesse a configuração mínima para depuração.

    3. (Somente para técnicos treinados) Se o problema persistir, capture o log do FFDC e substitua a placa do processador.

    4. Se o problema ainda permanecer, entre em contato com o Suporte Lenovo.

4 LED de pulsação FPGA (verde)O LED de status do sistema indica o status de funcionamento do sistema.

  • Piscando rápido (cerca de quatro flashes por segundo): falha de energia ou está aguardando a permissão de energia do XCC pronto.

  • Piscando lentamente (cerca de um flash por segundo): desligado e está pronto para ser ligado (estado de espera).

  • Ligado: Aceso.

Se o LED de pulsação do FPGA estiver sempre apagado ou aceso, faça o seguinte:

  1. Substitua a placa do processador.

  2. Se o problema permanecer, Entre em contato com o Suporte Lenovo.
