Переключатели блока материнской платы
На следующих рисунках показано расположение переключателей, перемычек и кнопок на сервере.
Важное замечание
Прежде чем менять положения переключателей или перемычек, выключите сервер и отключите все шнуры питания и внешние кабели. Изучите следующую информацию:
- Все блоки переключателей или перемычек на блоке материнской платы, не показанные на рисунках в данном документе, зарезервированы.
Прим.
Если на блоках переключателей есть прозрачная защитная наклейка, для доступа к переключателям ее необходимо снять и утилизировать.

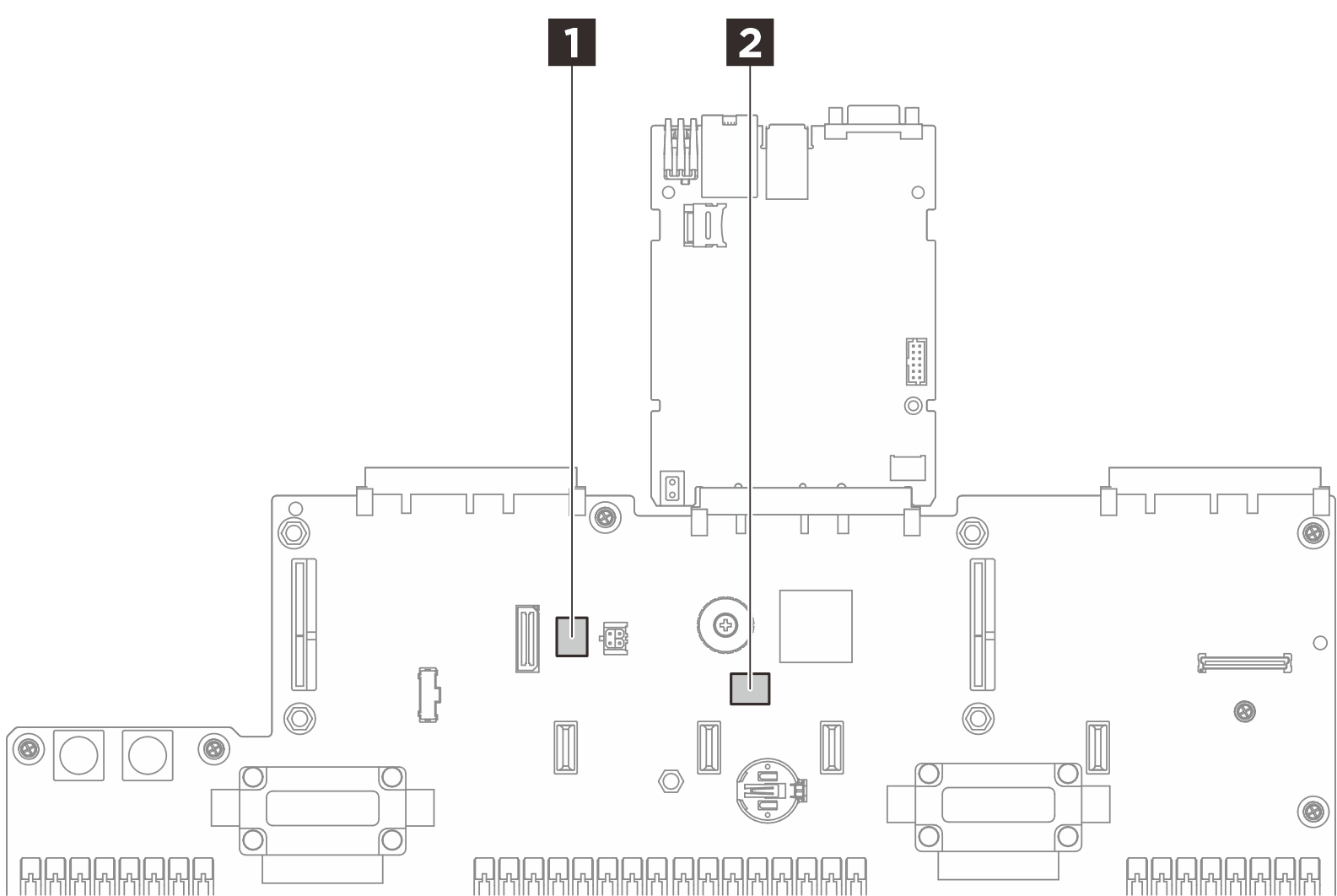

Рис. 1. Переключатели блока материнской платы
| 1 SW3 | 2 SW621 |
Блок переключателей SW3
В следующей таблице описаны функции блока переключателей SW3 на блоке материнской платы.
| № переключателя | Полож. по умолч. | Описание |
|---|---|---|
| 1 | Выкл | Зарезервирован |
| 2 | Выкл | Зарезервирован |
| 3 | Выкл | Зарезервирован |
| 4 | Выкл | При переводе в положение ON осуществляется очистка регистра часов реального времени. |
Блок переключателей SW621
В следующей таблице описаны функции блока переключателей SW621 на блоке материнской платы.
| № переключателя | Полож. по умолч. | Описание |
|---|---|---|
| 1 | Выкл | Зарезервирован |
| 2 | Выкл | Зарезервирован |
| 3 | Выкл | Зарезервирован |
| 4 | Выкл | При переводе в положение ON происходит обход пароля при включении. |
