Remover o conjunto e as unidades do suporte do backplane M. 2

Siga as instruções nesta seção para remover o conjunto de suporte de backplane e unidades M.2.

Sobre essa tarefa

Atenção

  • Continue com Diretrizes de instalação para garantir que você trabalhe com segurança.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos (consulte Desligar o servidor).

  • Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack.

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Remova a tampa superior (consulte Remover a tampa superior).
    2. Remova o compartimento do suporte PCIe da zona 2 ao lado das fontes de alimentação (consulte Remover um compartimento da placa riser PCIe 4U).
  2. Desconecte os cabos M.2 da placa-mãe.
  3. Remova o conjunto de suporte M.2.
    Figura 1. Removendo o conjunto de suporte M.2

    • Segure e puxe o parafuso prisioneiro para desencaixar o suporte do backplane.
    • Deslize levemente o suporte do backplane para trás.
    • Gire a extremidade traseira do conjunto do suporte do backplane para fora da bandeja de expansão para removê-lo.
  4. Remova as unidades.
    Figura 2. Removendo as unidades M.2 do backplane

    • Pince e segure a presilha do retentor.
    • Remova a presilha do retentor.
    • Gire a lateral traseira das unidades M.2 para fora do backplane.
    • Remova as unidades M.2.

Após a execução desta tarefa

  • Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.

  • Se você planeja reciclar o componente:
    1. Remova o backplane M.2 do suporte.
      Figura 3. Removendo o backplane M.2 do suporte

      • Afrouxe o parafuso prisioneiro com uma chave de fenda para desencaixar o backplane M.2 do suporte.
      • Deslize levemente o backplane para frente e remova-o do suporte.
    2. Solte o parafuso prisioneiro que prende o cabo com uma chave de fenda e desconecte o cabo do backplane.

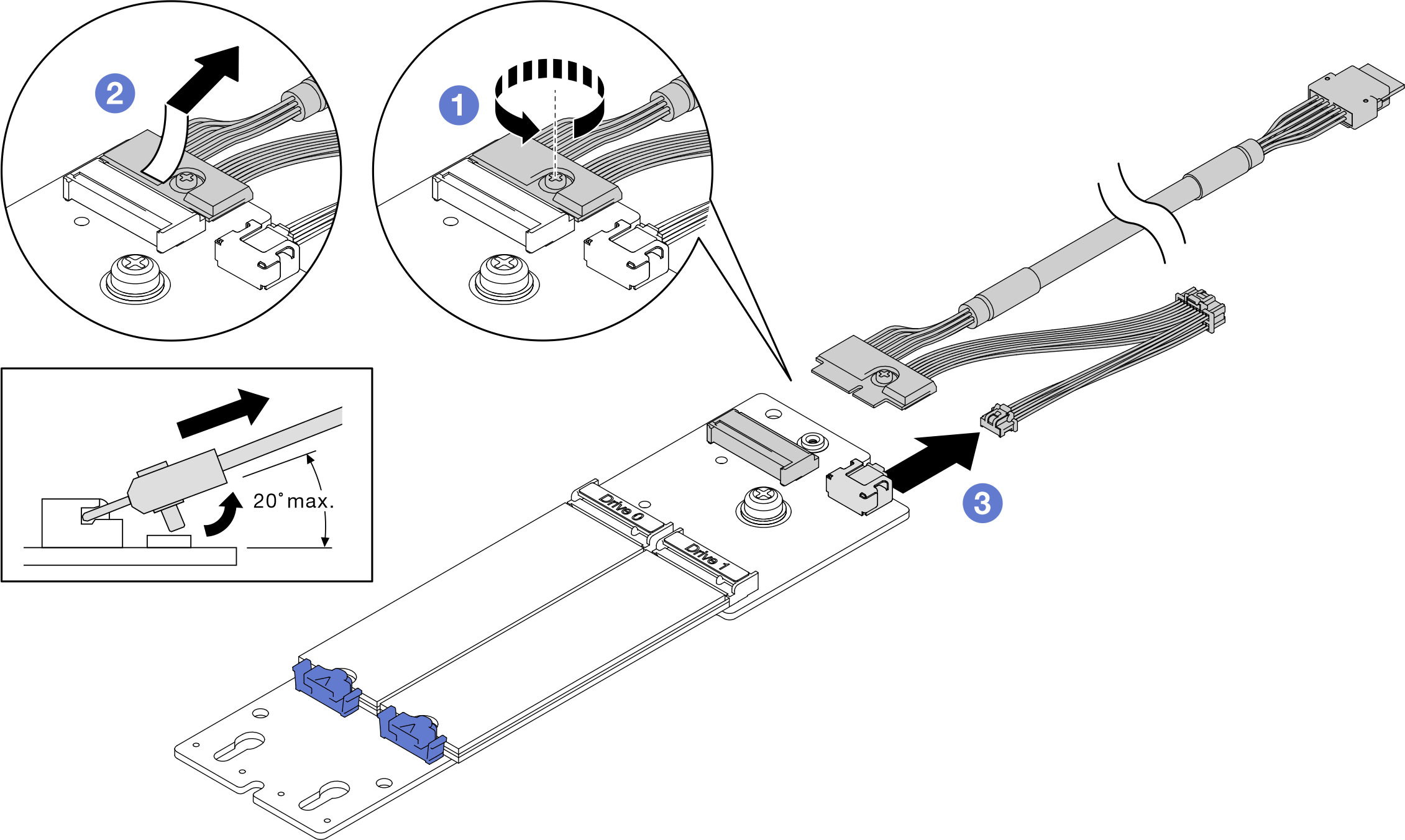

      Figura 4. Desconectando o cabo do backplane M.2

    3. Recicle o componente em conformidade com as regulamentações locais.
