M.2-Rückwandplatinenhalterungssatz und M.2-Laufwerke entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um den M.2-Rückwandplatinenhalterungssatz und die M.2-Laufwerke zu entfernen.

Zu dieser Aufgabe

Achtung

  • Lesen Sie die Installationsrichtlinien, um sicher zu arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie die Netzkabel und alle externen Kabel ab (siehe Server ausschalten).

  • Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie die obere Abdeckung (siehe Obere Abdeckung entfernen).
    2. Entfernen Sie den PCIe-Adapterrahmen aus Zone 2 neben den Netzteilen (siehe 4 HE-PCIe-Adapterrahmen entfernen).
  2. Ziehen Sie die M.2-Kabel von der Systemplatine ab.
  3. Entfernen Sie die M.2-Halterungsbaugruppe.
    Abbildung 1. Entfernen der M.2-Halterungsbaugruppe

    • Ziehen Sie an der unverlierbaren Schraube, um die Rückwandplatinenhalterung zu lösen.
    • Schieben Sie die Rückwandplatinenhalterung leicht nach hinten.
    • Schwenken Sie das hintere Ende des Rückwandplatinenhalterungssatzes vom Erweiterungseinbaurahmen weg, um ihn zu entfernen.
  4. Entfernen Sie die Laufwerke.
    Abbildung 2. Entfernen der M.2-Laufwerke von der Rückwandplatine

    • Halten Sie die Halteklammer gedrückt.
    • Entfernen Sie die Halteklammer.
    • Schwenken Sie die hintere Seite der M.2-Laufwerke von der Rückwandplatine weg.
    • Entfernen Sie die M.2-Laufwerke.

Nach Abschluss dieser Aufgabe

  • Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.

  • Wenn Sie die Komponente recyceln möchten:
    1. Entfernen Sie die M.2-Rückwandplatine von der Halterung.
      Abbildung 3. Entfernen der M.2-Rückwandplatine von der Halterung

      • Lösen Sie die unverlierbare Schraube mit einem Schraubendreher, um die M.2-Rückwandplatine von der Halterung zu lösen.
      • Schieben Sie die Rückwandplatine leicht nach vorne und nehmen Sie sie aus der Halterung.
    2. Trennen des Kabels von der M.2-Rückwandplatine.

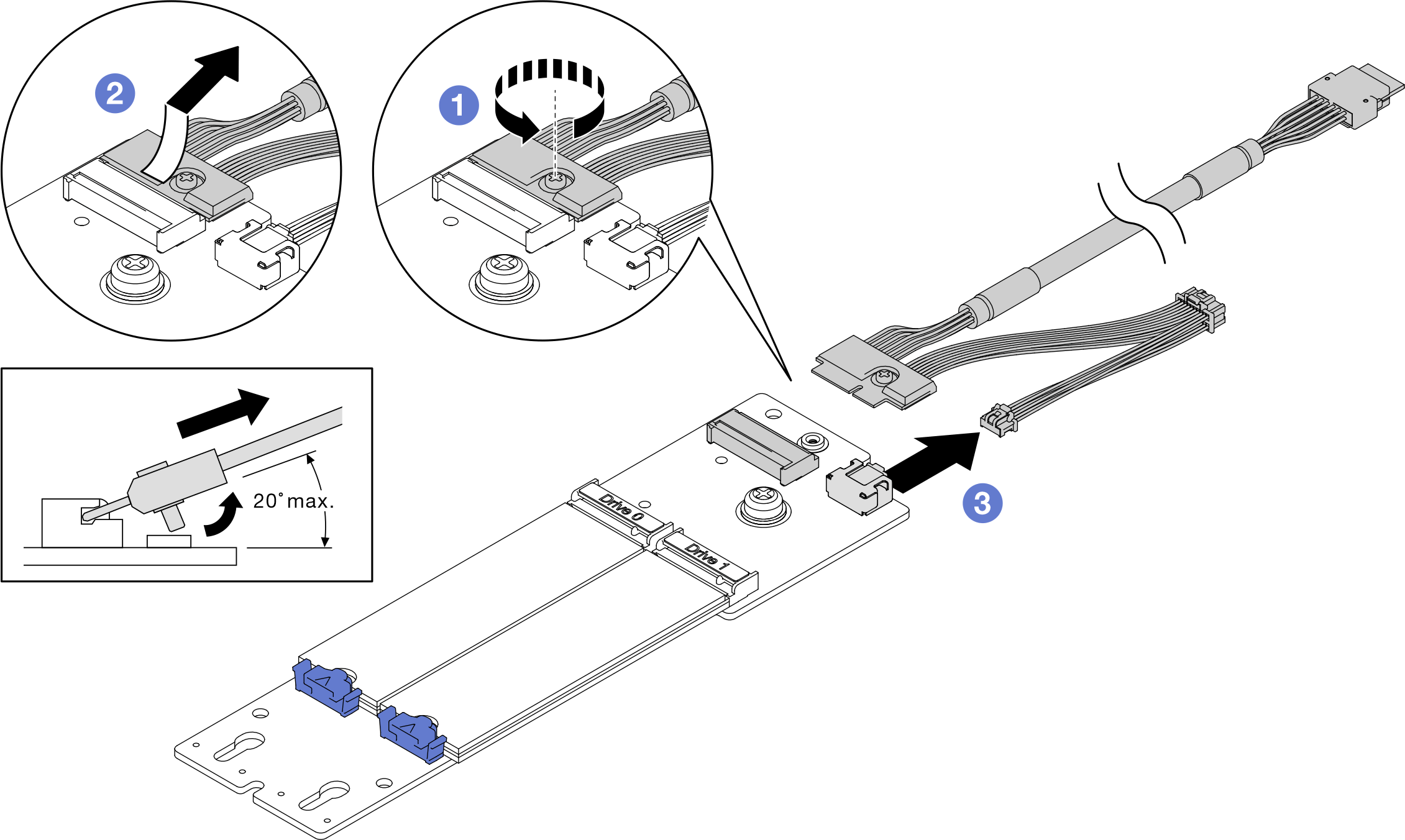

      Abbildung 4. Abziehen des Kabels von der M.2-Rückwandplatine

      • Lösen Sie die Schraube am Signalkabel.
      • Neigen Sie den Anschluss und entfernen Sie ihn.
      • Entfernen Sie das Netzkabel.
    3. Recyceln Sie die Komponente gemäß den örtlichen Vorschriften.
