7 セグメント・ディスプレイの概要

DE2000/DE4000/DE6000 の各コントローラーの背面には、以下の情報を示す 2 桁の 7 セグメント・ディスプレイがあります。

コントローラーの状態7 セグメント・ディスプレイ
正しく機能していますトレイ ID
正しく機能していませんエラーの識別に役立つ診断コード

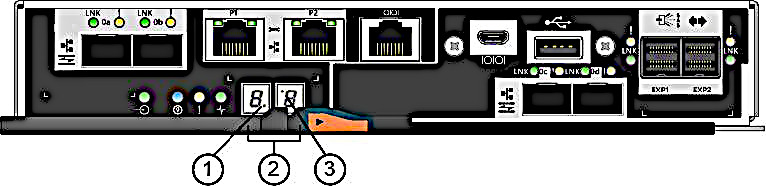

次の図は、DE2000 コントローラー・シェルフ、DE4000 コントローラー・シェルフおよび DE6000 コントローラー・シェルフに対応する 7 セグメント・ディスプレイを示しています。

図 1. 7 セグメント・ディスプレイ
7 セグメント・ディスプレイ
注
この図は、お客様がご使用のモデルと多少異なる場合があります。
次の表は、7 セグメント・ディスプレイと、それらの動作状況について説明しています。
LEDステータス説明
1 ハートビート (右下のドット)緑色の点滅

これは、通常の活動を示しています。

2 トレイ ID緑色

コントローラーが正常に動作している場合、コントローラー・シェルフの ID が表示されます。コントローラーが正常に動作しておらず、診断 LED が点灯している場合、代わりに診断コードが表示されます。

3 診断 (左上のドット)緑色

7 セグメント・ディスプレイは、診断コードを表示します。

オフ

7 セグメント・ディスプレイは、トレイ ID を表示します。

7 セグメント・ディスプレイのシーケンス・コード​

7 セグメント・ディスプレイのシーケンスにより、ストレージ・アレイ内にあるさまざまなコンポーネントのエラーや、動作状態を理解できます。各シーケンスは、2 桁のカテゴリー・コードの後に 2 桁の詳細コードを示しています。シーケンスの先頭でカテゴリー・コードが表示され、カテゴリー・コードの後に、エラーに関するより具体的な情報を示す詳細コードが続きます。各カテゴリー・コードが表示された後、LED は無表示になります。その後、詳細コードが表示され、無表示になり、シーケンス全体が繰り返されます。たとえば、起動中に電源投入時の検証エラーが発生した場合、7 セグメント・ディスプレイに次のコードが表示されることがあります。SE、次いで Sx です。この場合、SE はカテゴリー・コード、Sx は詳細コードです。

7 セグメント・ディスプレイのシーケンスが開始される時点で、診断 LED は点灯します (緑色)。

次の表は、7 セグメント・ディスプレイのシーケンス・コードや説明を示しています。
カテゴリーカテゴリー・コード詳細コード
起動時のエラーSE
  • 88: 電源投入時のデフォルト
  • dF: 電源投入時の診断障害
  • Sx: 電源投入時の検証エラー
動作エラーOE
  • Lx: ロック・ダウン・コード

7 セグメント・ディスプレイのロック・ダウン・コードを参照してください。

動作状態OS
  • OL: オフライン
  • bb: バッテリー・バックアップ (バッテリーで動作)
  • OH: CPU の温度が警告レベルを超えています
  • CF: コンポーネントの障害
コンポーネントの障害CF
  • dx: プロセッサーまたはキャッシュ DIMM
  • Cx: キャッシュ DIMM
  • Px: プロセッサー DIMM
  • Hx: ホスト・インターフェース・カード
  • Fx: フラッシュ・ドライブ
  • bl: ベース・コントローラー・カード
診断が失敗dE
  • Lx: ロック・ダウン・コード

7 セグメント・ディスプレイのロック・ダウン・コードを参照してください。

カテゴリーの区切り記号--

二重ハイフン (--) は、シーケンス内に複数のペアが存在している場合、カテゴリー・コードと詳細コードのペアと他のペアの間の区切り記号です。


シーケンス終了の区切り記号無表示。シーケンスの終了時にディスプレイは無表示になります

コントローラーの電源投入時の 7 セグメント・ディスプレイのコード​

次の表は、コントローラーの電源投入時に表示される 7 セグメント・ディスプレイのコードについて説明しています。
コード説明
0xEADDR4 トレーニングが失敗しました
0xE8メモリーが取り付けられていません
0x22どのブート・デバイスでもマスター・ブート・レコードが見つかりません
0x23SATA ドライブが取り付けられていません
0xAEOS の起動中です
0xAB代替ブート・コード
0x40無効な DIMM です
0x41無効な DIMM です
0x42メモリー・テストが失敗しました
0x2A、0x2Bバスがスタックしました。DIMM の SPD データを読み取ることができません
0x51DIMM の SPD の読み取りに失敗しました
0xA0、0xA1、0xA2 および 0xA3SATA ドライブの初期化
0x92 – 0x96PCI バスの初期化

7 セグメント・ディスプレイのユース・ケース​

次の表は、7 セグメント・ディスプレイのユース・ケースと、各ユース・ケースで表示される順序を示しています。
ユース・ケース表示シーケンス
コントローラーの電源投入
  • 通常の電源投入時のコントローラーの挿入
  • リセット状態を保持しているときにコントローラーを挿入しました
SE 88 blank
動作状態
正常動作xy (静的コントローラーのトレイ ID)
1 日の開始時 (SOD) 処理OS Sd blank
トレイ ID の表示中は、コントローラーはリセット状態に維持されています。OS OL blank
コントローラーはバッテリーで動作しています (キャッシュはバックアップされた状態)OS bb blank
CPU の温度が警告レベルを超えましたOS OH blank
コントローラーの動作中にコンポーネントの障害
ホスト・インターフェース・カード (HIC) の障害OS CF HX blank
フラッシュ・ドライブの障害OS CF Fx blank
電源投入時の診断障害
現場交換可能ユニットではないコンポーネントの障害SE dF blank-
プロセッサー DIMM の障害SE dF -- CF Px blank-
キャッシュ・メモリー DIMM の障害SE dF -- CF Cx blank-
プロセッサー DIMM またはキャッシュ・メモリー DIMM のエラーSE dF -- CF dx blank-
ホスト・インターフェース・カードの障害SE dF -- CF Hx blank-
キャッシュ・バックアップ・デバイスの数が正しくありませんSE LC -- CF Fx blank-
コントローラーが中断されました。報告するその他のエラーはありません
すべてがロック・ダウンされた状態OH Lx blank-
コンポーネントのエラーが原因で、コントローラーが中断されています
プロセッサー DIMM の永続的な ECC (エラー修正コード) エラーOE L2 -- CF Px blank-
キャッシュ DIMM の永続的な ECC エラーOE L2 -- CF Cx blank-
プロセッサー DIMM またはキャッシュ DIMM の永続的な ECC エラーOE L2 -- CF dx blank-
キャッシュ・バックアップで永続的な構成エラーが発生した結果、コントローラーが中断されています
キャッシュ復元中に書き込み保護スイッチが設定されましたOE LC blank-
フラッシュ・ドライブ内で、ダーティー・データのメモリー・サイズが変更されましたOE L2 -- CF dx blank-
診断エラーが発生した結果、コントローラーが中断されています
キャッシュ・メモリーの診断失敗dE L2 -- CF Cx blank-
ベース・コントローラーの診断障害dE L3 -- CF b1 blank-
ベース・コントローラーの IOC (I/O コントローラー・チップ) 診断障害dE L3 -- CF b2 blank-

7 セグメント・ディスプレイのロック・ダウン・コード​

構成の問題またはハードウェア障害が発生したことが原因でコントローラーが動作していないときに、ロック・ダウン診断コードが表示されます。ロック・ダウン・コードは、7 セグメント・ディスプレイのシーケンスの一部として表示されます。

次の表は、ロック・ダウン・コードと、コントローラーの中断を引き起こす条件について説明しています。
ロック・ダウン・コード説明
L02 コントローラー構成で、複数のコントローラーのタイプが一致していません。
L1インターコネクト・キャニスターが欠落しています。
L2永続的なメモリー・エラーが発生しました。
L3永続的なハードウェア・エラーが発生しました。
L4永続的なデータ保護エラーが発生しました。
L5ACS (自動コード同期) の障害発生が検出されました。
L6サポートされていない HIC が検出されました。
L7サブモデル識別子が設定されていないか、または一致していませんでした。
L8メモリー構成エラーが発生しました。
L9I/O モジュール (IOM) かパワー・サプライで、リンク速度の不一致状態を検出しました。
LbHIC 構成エラーを検出しました。
LC永続的なキャッシュ・バックアップ構成エラーを検出しました。
Ldキャッシュ・メモリー DIMM の混在状態を検出しました。
LE未認定サイズのキャッシュ・メモリー DIMM を検出しました。
LFコントローラーはロックダウン状態で中断されており、制限付きの SYMbol がサポートされています。
LH単一モードのコントローラーが正しくないスロットに取り付けられています。
LJコントローラーに、構成をサポートするための十分なメモリーがありません。
LLコントローラーは、どちらかのミッドプレーン SBB EEPROM にアクセスできません。
Lnコントローラーのモジュールが正しくありません。
LPドライブのポート・マッピング・テーブルを検出できていません。
Lr現場交換可能ユニット (FRU) ではないコンポーネントが交換されました。
Lt構成データベースの破損を検出しました。
LUSOD リブートの限度を超えました。
場合によっては、起動プロセス中にコントローラーがエラーを検出することがあります。次の表は、7 セグメント・ディスプレイの起動エラーと、コントローラーの中断を引き起こす条件について説明しています。
起動エラー・コード説明
S1コントローラーが EEPROM 内のチェックサム障害を検出しました。
S2SBB の署名/改訂番号が無効です。
S3ストレージ・アレイ内で、サポートされていないエンクロージャーを検出しました。
S4パワー・サプライがコントローラーに電力を供給できません。
S5SBB ペアリングが失敗しました。
