Startseite

Auf der Startseite werden der Gesamtstatus und Informationen zum Gehäuse angezeigt.

Nach dem Anmelden bei der SMM3-Webschnittstelle wird die Startseite angezeigt. Auf dieser Seite können Sie den Gehäusestatus, den Gehäuseknoten, die Gehäuseleistung, Informationen zum Gehäuse, Schnellaktionen und Informationen zu den einzelnen Knoten anzeigen.

Abbildung 1. Startseite
Home page

Gesamtstatus anzeigen​

Der Bereich mit den allgemeinen Informationen befindet sich oben auf der Startseite und enthält eine Zusammenfassung allgemeiner Serverinformationen wie z. B.:

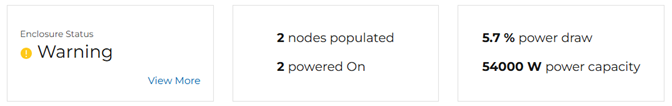

Abbildung 2. Allgemeine Informationen

  • Gehäusestatus: Zeigt den Gesamtzustand des Gehäuses an und umfasst folgende Optionen:
    • : Gibt an, dass sich das Gehäuse im Status „Normal“ befindet.
    • : Gibt an, dass sich das Gehäuse im Warnstatus befindet.
    • : Gibt an, dass sich das Gehäuse im Status „Kritisch“ befindet.

    Klicken Sie auf den Link Mehr anzeigen, um zur Seite Ereignisprotokolle zu navigieren.

  • Knotenstatus:
    • Belegte Knoten: Zeigt die Anzahl der vorhandenen Knoten an.
    • Eingeschaltet: Zeigt die Anzahl der eingeschalteten Knoten an.
  • Stromversorgungsstatus:
    • Energieverbrauch: Zeigt die aktuelle Leistungsaufnahme an.
    • Leistungskapazität: Zeigt die maximale Leistungskapazität an.

Anzeigen der Gehäuseinformationen​

Zeigt die Gehäuseinformationen an, die Folgendes umfassen:

Abbildung 3. Informationen zum Gehäuse

  • Produktname: Produktname

  • Maschinentyp: Maschinentyp

  • Seriennummer: Seriennummer

  • Hostname: Hostname; Standardwert ist „SMM3-[MAC-Address]“

  • Statische IPv4-Adresse: Zeigt die aktuell konfigurierte statische IPv4-Adresse an

  • IPv4-DHCP-Adresse: Zeigt die vom DHCP-Server zugewiesene IPv4-Adresse an

  • SMM3-Firmware: aktuelle Firmware-Version

Schnelle Aktionen​

Der Abschnitt „Schnellaktionen“ auf der SMM3-Startseite bietet zwei relative Ziele: Gehäuse und SMM3. Sie können eines der folgenden Ziele auswählen, um die zugehörige Aktion anzuzeigen:

  • Gehäuse: „Alles erneut einsetzen“ – SMM3 setzt das gesamte Gehäuse einschließlich SMM3 und aller Knoten erneut ein.

  • SMM3: „Neu starten“ – Startet das SMM3 neu.

Anzeigen der Knoteninformationen​

Der Knoteninformationsbereich am unteren Rand der Startseite enthält eine Zusammenfassung allgemeiner Knoteninformationen, darunter die folgenden:

Abbildung 4. Knoteninformationen

  • XCC IP 1/XCC IP 2-Link: Klicken Sie auf den IP-Link, um die XCC-Webseite zu öffnen.

  • Mehr anzeigen: Sie werden zu Knoten weitergeleitet.
