Page d’accueil

La page d’accueil affiche l’état général et les informations du boîtier.

Après vous être connecté à l’interface Web du SMM3, la page d’accueil s’affiche. À partir de cette page, vous pouvez afficher l’état du boîtier, le nœud du boîtier, l’alimentation du boîtier, les informations sur le boîtier, les actions rapides et les informations sur chaque nœud.

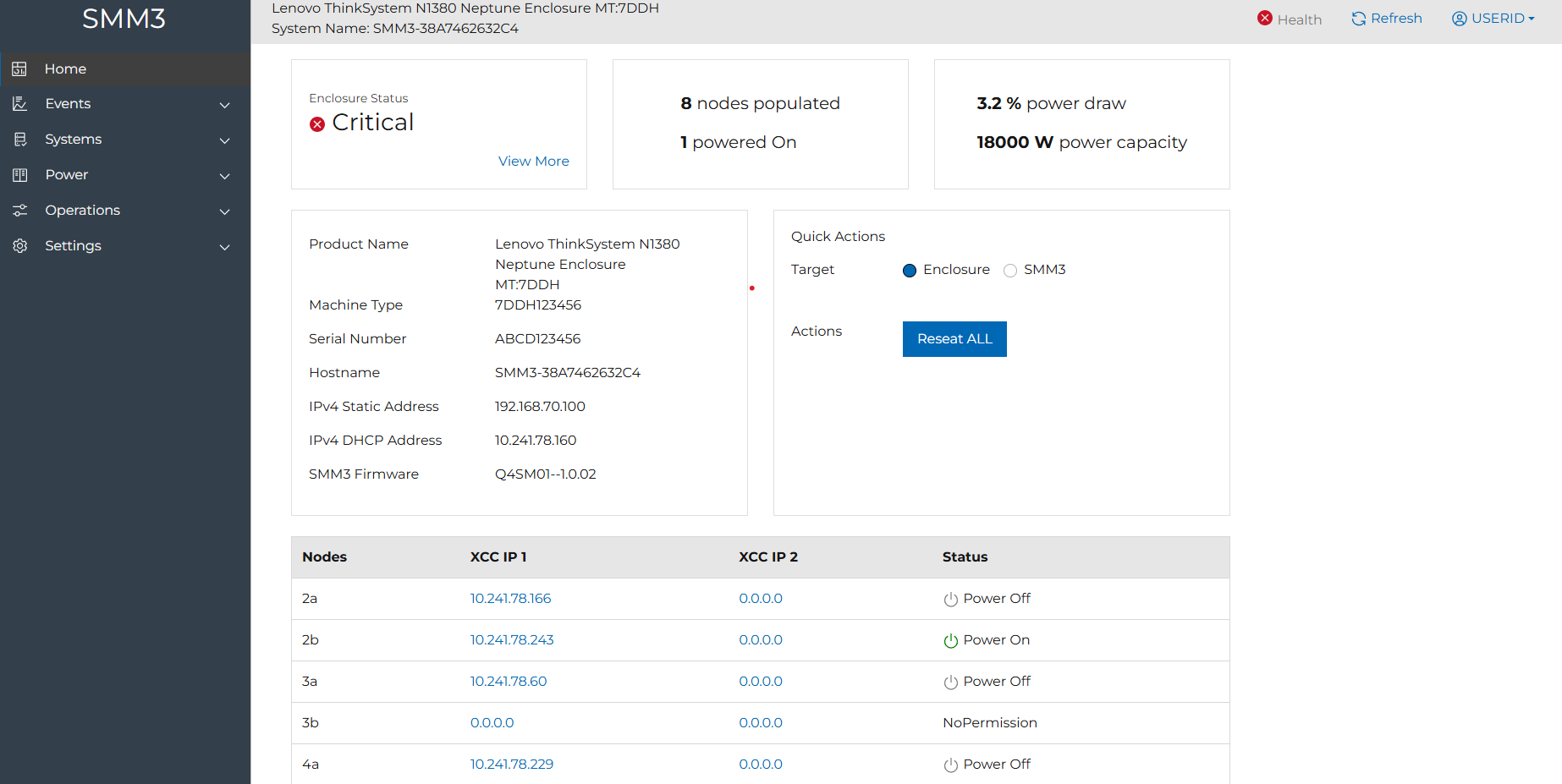

Figure 1. Page d’accueil
Home page

Affichage de l’état général​

Le panneau contenant les informations générales est situé en haut de la page d’accueil et fournit un récapitulatif des informations de serveur communes, qui comprennent les éléments suivants :

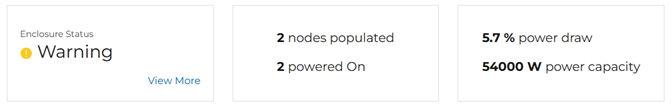

Figure 2. Informations générales

  • État du boîtier : représente l’état de santé général du boîtier, qui comprend les éléments suivants :
    •  : indique que le boîtier est dans l’état Normal.
    •  : indique que le boîtier est dans l’état Avertissement.
    •  : Indique que le boîtier est dans l’état Critique.

    Cliquez sur le lien « Voir plus » pour accéder à la page Journaux des événements.

  • État du nœud :
    • Nœuds remplis : affiche le nombre de nœuds présents.
    • Sous tension : affiche le nombre de nœuds sous tension.
  • État de l’alimentation :
    • Consommation énergétique : affiche la charge d’alimentation actuelle.
    • Capacité d’alimentation : capacité d’alimentation maximale.

Affichage des informations sur le boîtier​

Affichez les informations sur le boîtier, qui comprennent les éléments suivants :

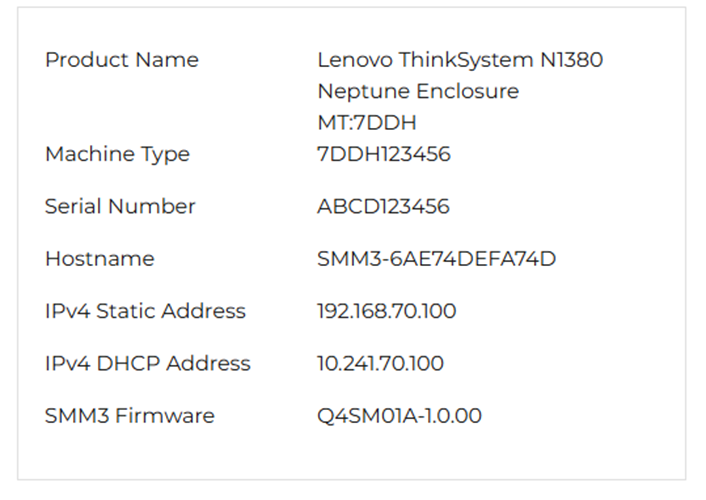

Figure 3. Informations sur le boîtier

  • Nom du produit : nom du produit

  • Type de machine : type de machine

  • Numéro de série : numéro de série

  • Nom d’hôte : nom d’hôte, la valeur par défaut est SMM3-[MAC-Address]

  • Adresse IPv4 statique : affiche l’adresse IPv4 statique actuellement configurée

  • Adresse DHCP IPv4 : affiche l’adresse IPv4 attribuée par le serveur DHCP

  • Microprogramme SMM3 : affiche la version actuelle du microprogramme

Actions rapides​

La section des actions rapides de la page d’accueil du SMM3 fournissait deux cibles relatives, Boîtier et SMM3. Vous pouvez sélectionner l’une des cibles suivantes pour afficher l’action associée :

  • Boîtier : « Réinstaller TOUT ».SMM3 réinstalle l’ensemble du boîtier, y compris le SMM3 et tous les nœuds.

  • SMM3 : « Redémarrer ». Redémarrez le SMM3.

Affichage des informations sur le nœud​

Le panneau d’informations sur le nœud situé au bas de la page d’accueil fournit un récapitulatif des informations courantes sur le nœud, notamment les éléments suivants :

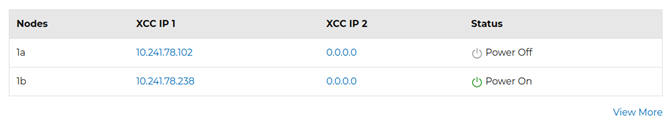

Figure 4. Informations sur le nœud

  • Lien XCC IP 1/XCC IP 2 : cliquez sur le lien IP pour ouvrir la page Web XCC.

  • Voir plus : redirigez vers Nœuds.
