Einbaurahmen im Gehäuse installieren

Mithilfe der Informationen in diesem Abschnitt können Sie einen DWC Einbaurahmen im Gehäuse installieren.

Zu dieser Aufgabe

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Ihre Hardware unterscheidet sich möglicherweise leicht von den folgenden Abbildungen, jedoch ist das Installationsverfahren identisch.

Achtung

Aus Sicherheitsgründen wird beim Entfernen eines Einbaurahmens oder eines PCS aufgrund des Gewichts des Servers dringend empfohlen, den Genie® Lift™ GL™-8 zu verwenden. Lenovo bietet die Hebevorrichtung mit dem Zubehör Genie Lift GL-8 Option Kit und GL-8 Kit for N1380 and SC Systems an. Wenn vor Ort keine Hebevorrichtung verfügbar ist, müssen Kunden die Maschine in einen zugänglichen, mit Strom versorgten Bereich bringen, bevor der qualifizierte Techniker eintrifft und die Neuinstallation übernimmt. Lenovo empfiehlt dringend die Konfiguration einer Komplettlösung für N1380 und SC-Systeme mit der Hebevorrichtung und ihren Zusatzkomponenten über nicht in Racks montierte Komponenten.

Wichtig

Obligatorische Werkzeuge zum Entfernen und Installieren des Einbaurahmens.

• Hebevorrichtungsbaugruppe

  • Genie GL-8-Hebevorrichtung, installiert mit der Hebevorrichtungsbefestigung. Die fußbetätigte Haltebremse sollte ebenfalls an der Hebevorrichtung befestigt werden.

  • Montageanleitungen finden Sie unter Hebevorrichtungsbaugruppe einrichten.

• Baugruppe des Drehhaltevorrichtungswagens

  • Drehhaltevorrichtung, die auf dem angepassten Wagen installiert ist.

  • Montageanleitungen finden Sie unter Baugruppe des Drehhaltevorrichtungswagens einrichten.

• Informationen zur Bestellung von obligatorischen Werkzeugen finden Sie unter ThinkSystem-Serveroptionen.

Achtung

Legen Sie Ihre Hände NICHT auf die Trägerleisten, um Verletzungen zu vermeiden.

Abbildung 1. Vermeiden Sie es, die Hände auf die Trägerleisten zu legen.

Vorgehensweise

1. Installieren Sie den Einbaurahmen in der Position für den Einbaurahmen.
   Achtung

   • Um eine ordnungsgemäße Systemkühlung zu gewährleisten, sollte das Gehäuse nicht ohne einen DWC Einbaurahmen oder eine installierte Abdeckblende für Einbaurahmen in jeder Position für Einbaurahmen betrieben werden. Eine Referenz finden Sie im folgenden Bild.

   • Beginnen Sie bei der Installation der Einbaurahmen im N1380 Gehäuse mit Position 1.

   • Wenn Sie einen vorher entfernten DWC Einbaurahmen erneut installieren, müssen Sie ihn in derselben Position für Einbaurahmen installieren, aus der Sie ihn entfernt haben. Einige Konfigurationsinformationen und Aktualisierungsoptionen des DWC Einbaurahmens werden anhand der Positionsnummer des Einbaurahmens festgelegt. Die Neuinstallation eines DWC Einbaurahmens in einer anderen Position für Einbaurahmen kann unbeabsichtigte Folgen haben. Wenn Sie den DWC Einbaurahmen in einer anderen Position für Einbaurahmen als zuvor installieren, müssen Sie die DWC Knoten im Einbaurahmen möglicherweise neu konfigurieren.

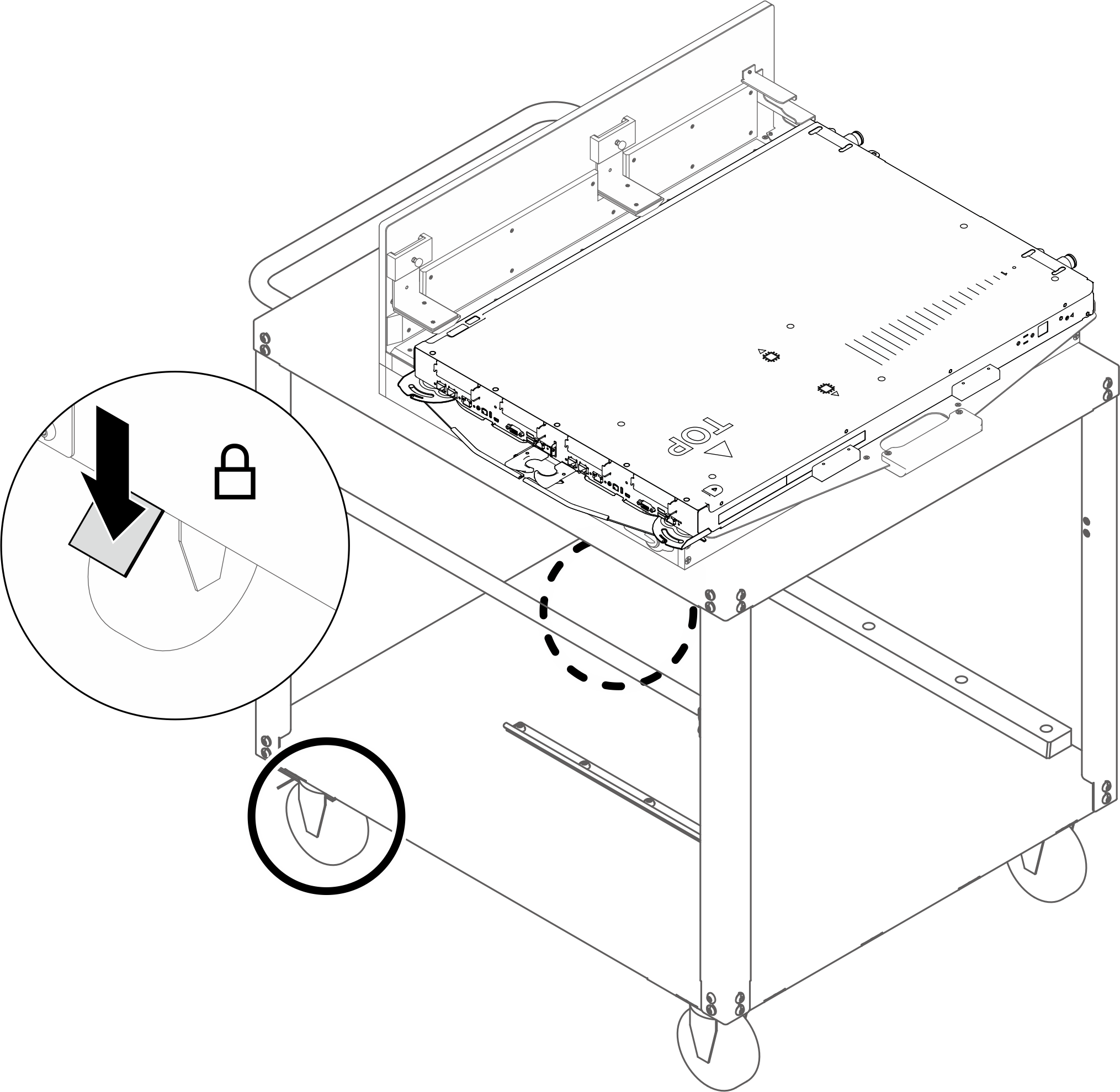

2. Drücken Sie das Fußpedal nach unten, um die Radbremsen am Drehhaltevorrichtungswagen festzustellen.
   Abbildung 2. Feststellen der Bremsen der Wagenräder

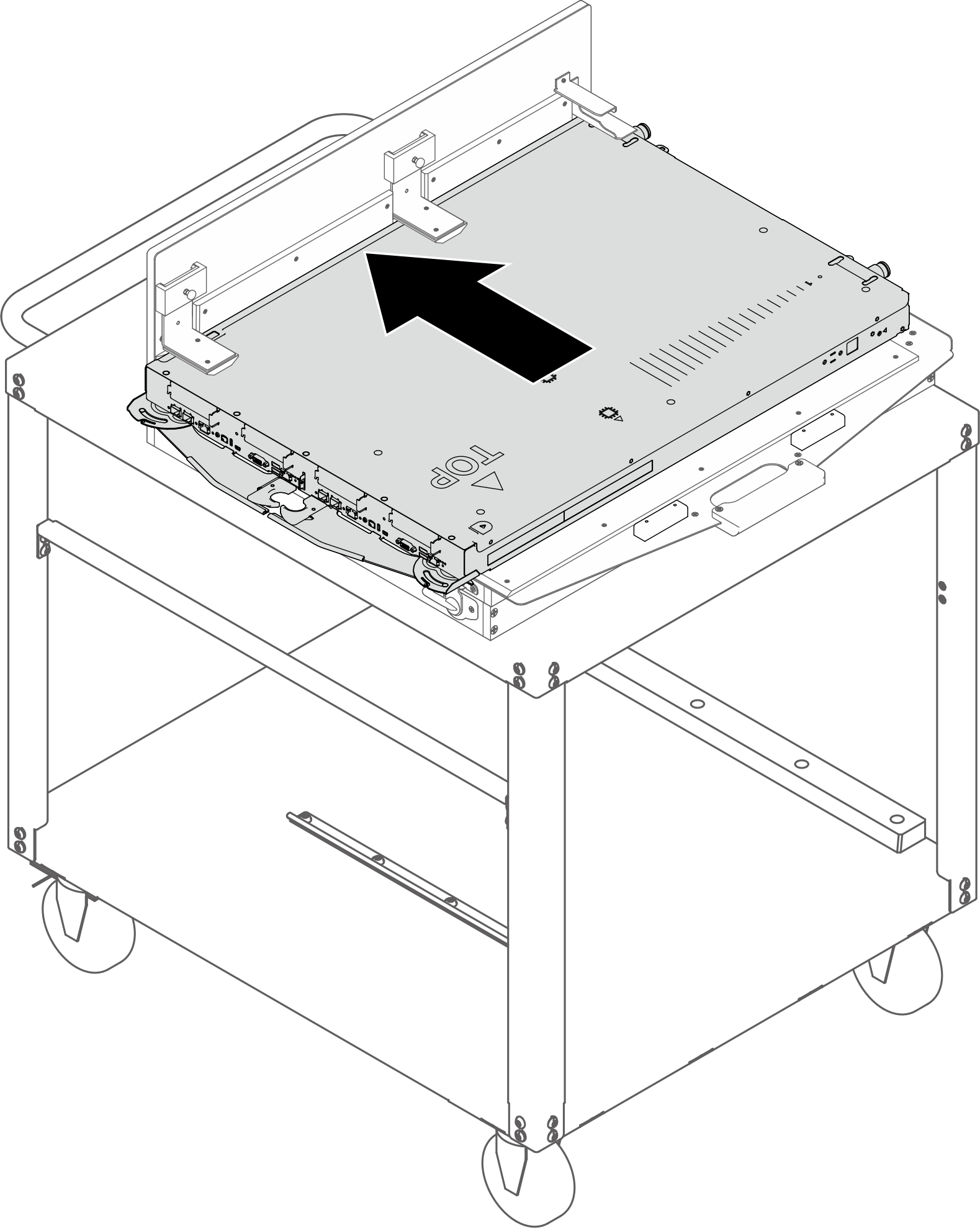

3. Schieben Sie den Einbaurahmen in die Winkelhalterungen.
   Abbildung 3. Schieben des Einbaurahmens in die Winkelhalterungen


4. Öffnen Sie die Drehhaltevorrichtung.

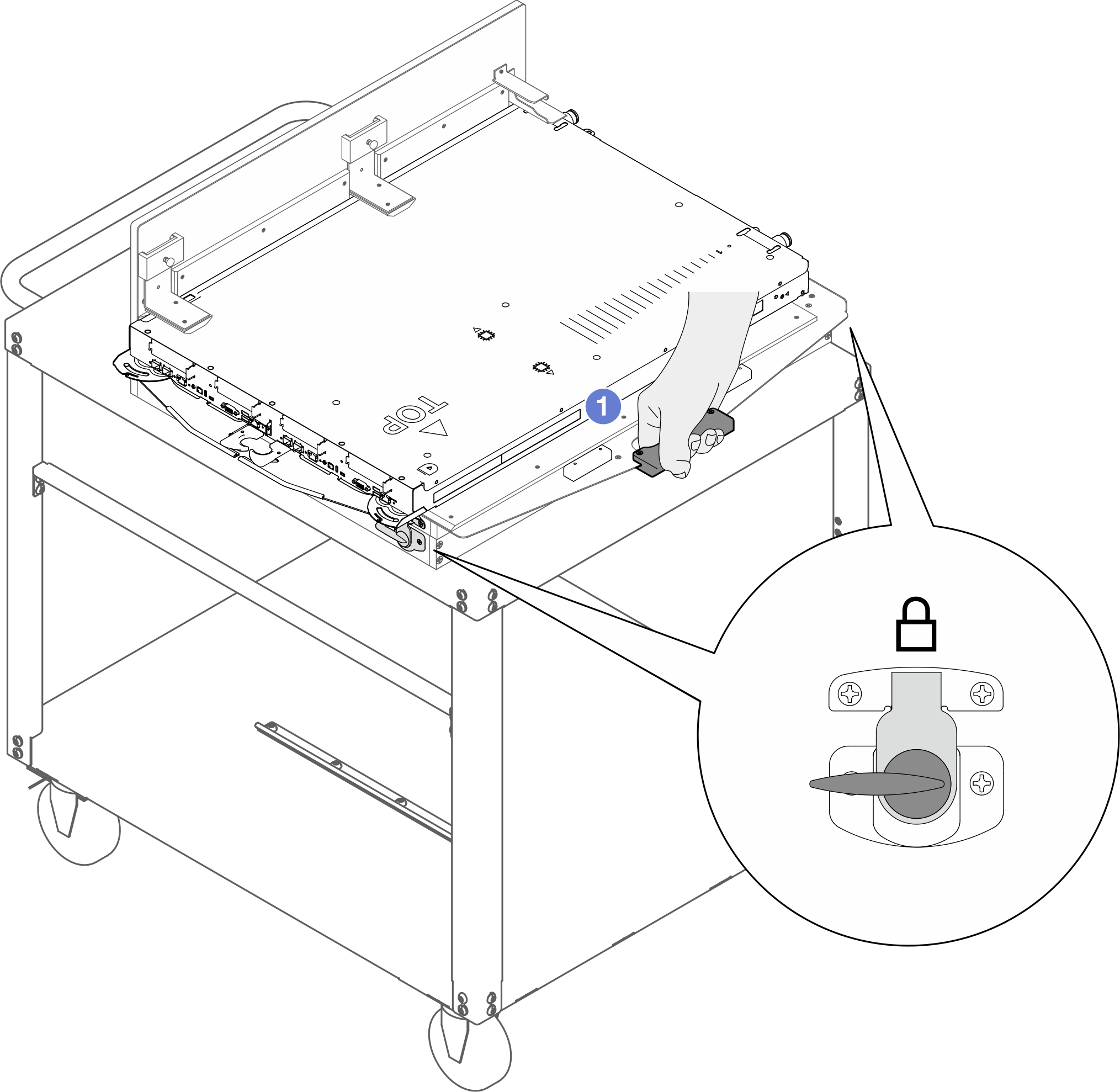

   1. Fassen Sie den Griff und halten Sie ihn mit viel Kraft nach unten.
      Abbildung 4. Halten des Haltevorrichtungsgriffs nach unten

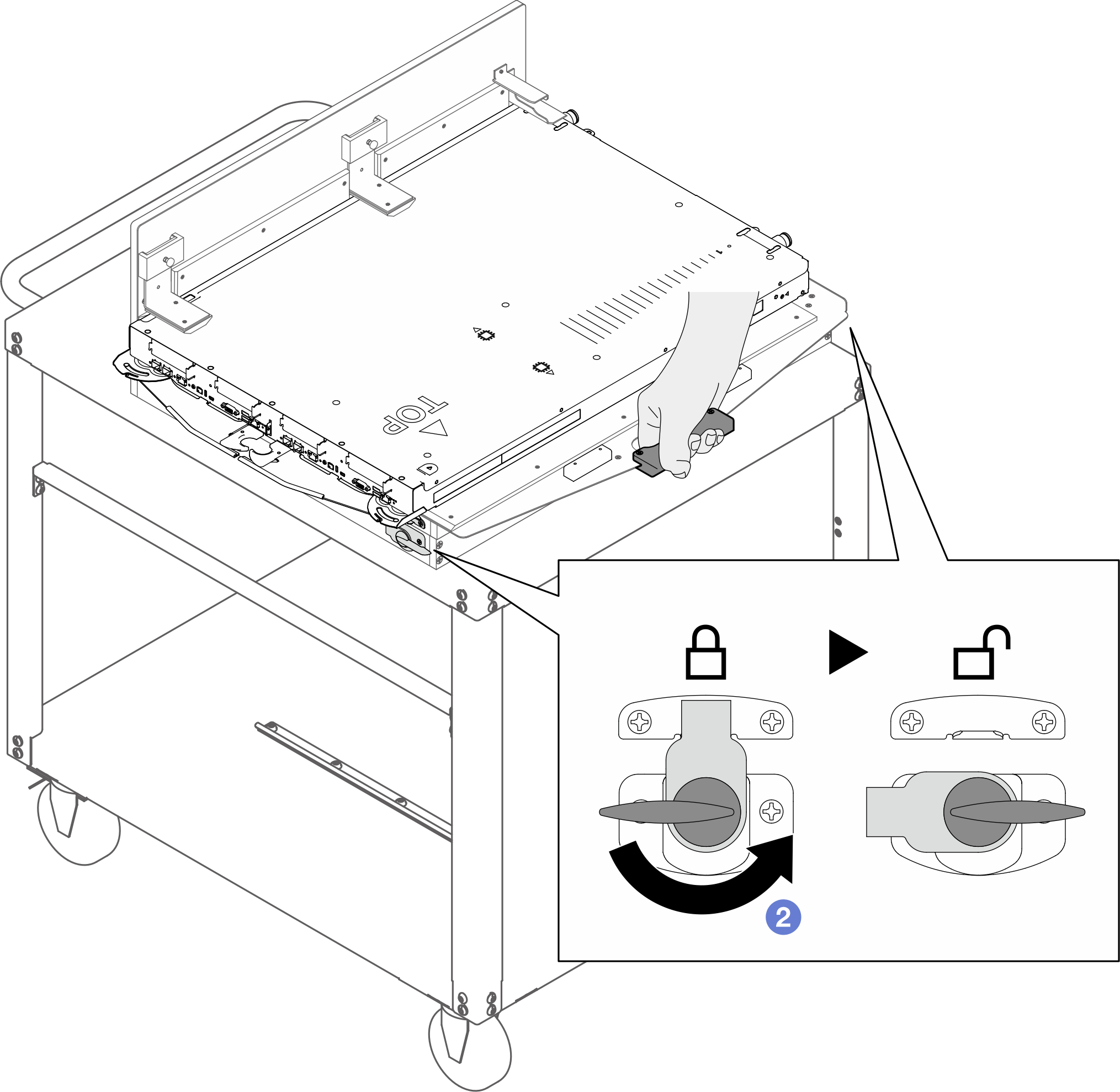

   2. Halten Sie den Griff nach unten gedrückt. Drehen Sie währenddessen die Verriegelung gegen den Uhrzeigersinn, bis sie entriegelt ist. Achten Sie darauf, dass Sie die Verriegelungen auf der rechten und linken Seite der Vorrichtung lösen.
      Abbildung 5. Verriegeln der Verriegelungen der Drehhaltevorrichtung

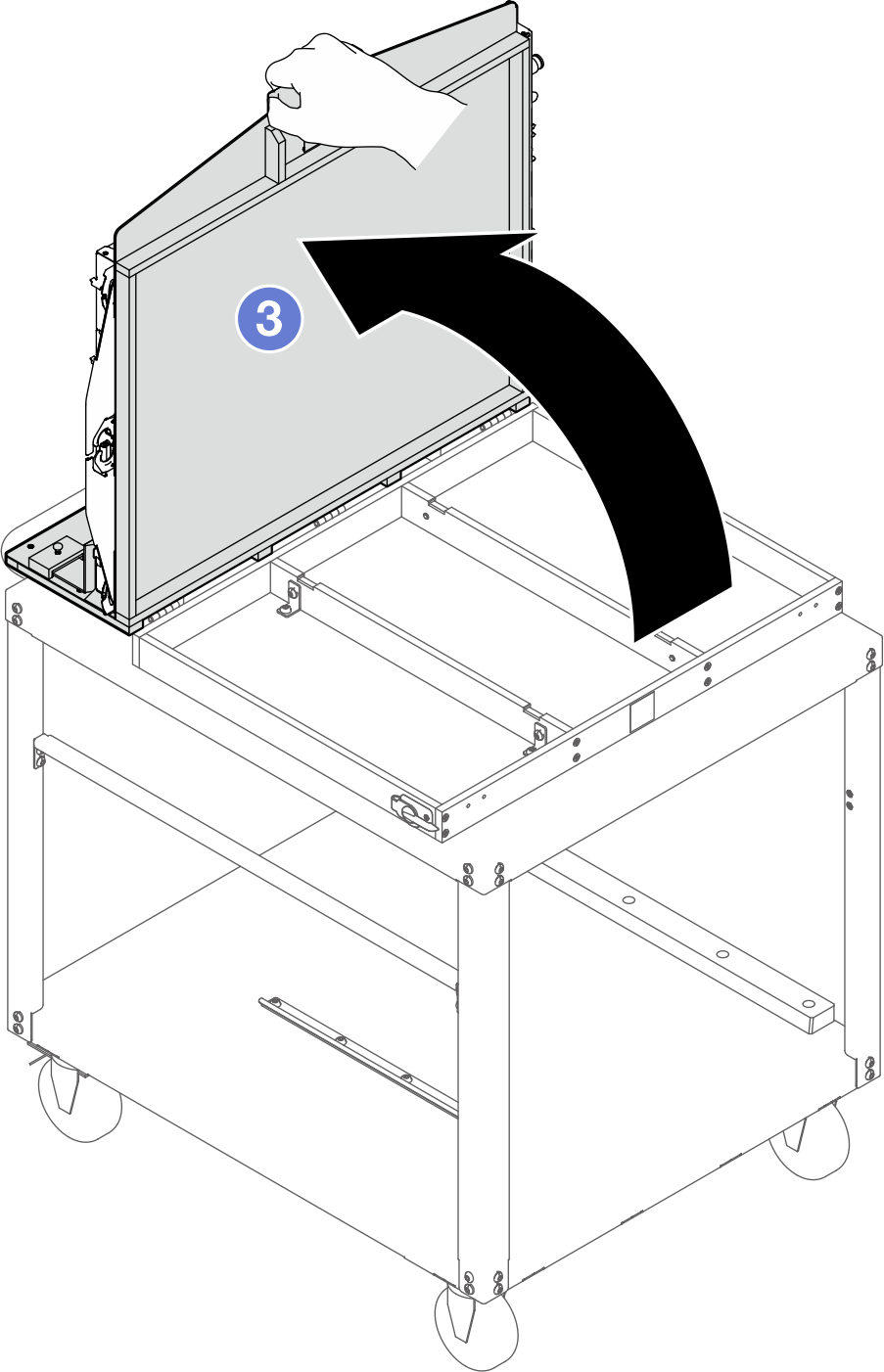

   3. Halten Sie den Griff und drehen Sie ihn dann langsam nach oben, bis er senkrecht steht.
      Achtung

      Sie müssen den Griff halten, während Sie die Drehhaltevorrichtung öffnen.

      Abbildung 6. Öffnen der Drehhaltevorrichtung


5. Stellen Sie den Vorrichtungsführungsanschlag auf die Position SW („Single Wide“ bzw. einfache Breite) ein. Wenn sich der Führungsanschlag nicht in der Position SW befindet, heben Sie ihn an und installieren Sie ihn erneut in den SW-Steckplätzen.

   Beschreibung des Anschlagetiketts	Vollständige Beschreibung
   SW	Einfache Breite
   PCS	Power Conversion Station
   DW	Doppelte Breite

   Abbildung 7. Vorrichtungsführungsanschlag, eingestellt auf SW-Position


6. Bringen Sie die Hebevorrichtungsbaugruppe neben die Baugruppe des Drehbefestigungsvorrichtungswagens, wie in der Abbildung unten dargestellt. Richten Sie die Hebevorrichtung so aus, dass die Unterseite der Hebevorrichtungsbefestigung an der Unterseite der Drehhaltevorrichtung ausgerichtet ist und die Seiten beider Vorrichtungen parallel zueinander verlaufen.
   Anmerkung

   Drehen Sie den Griff der Hebevorrichtung im Uhrzeigersinn, um die Haltevorrichtung anzuheben, und gegen den Uhrzeigersinn, um sie abzusenken.





   Abbildung 8. Ausrichten der Unterseiten und Seiten der Hebe- und Drehhaltevorrichtung


7. Drücken Sie das Fußpedal nach unten, um die Radbremse der Hebevorrichtung festzustellen.
   Abbildung 9. Feststellen der Radbremse der Hebevorrichtung

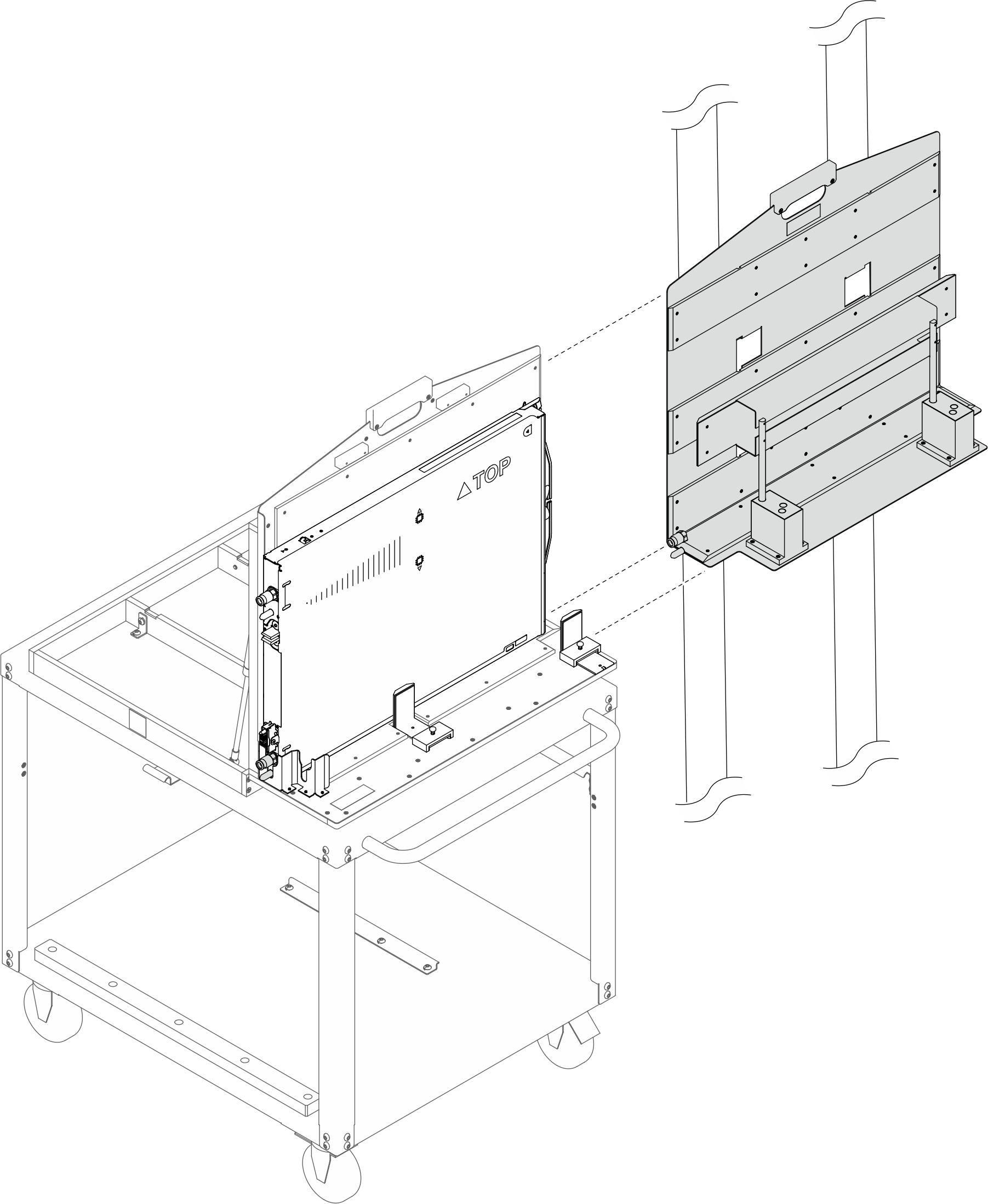

8. Versetzen Sie den Einbaurahmen zur Hebevorrichtungsbefestigung.

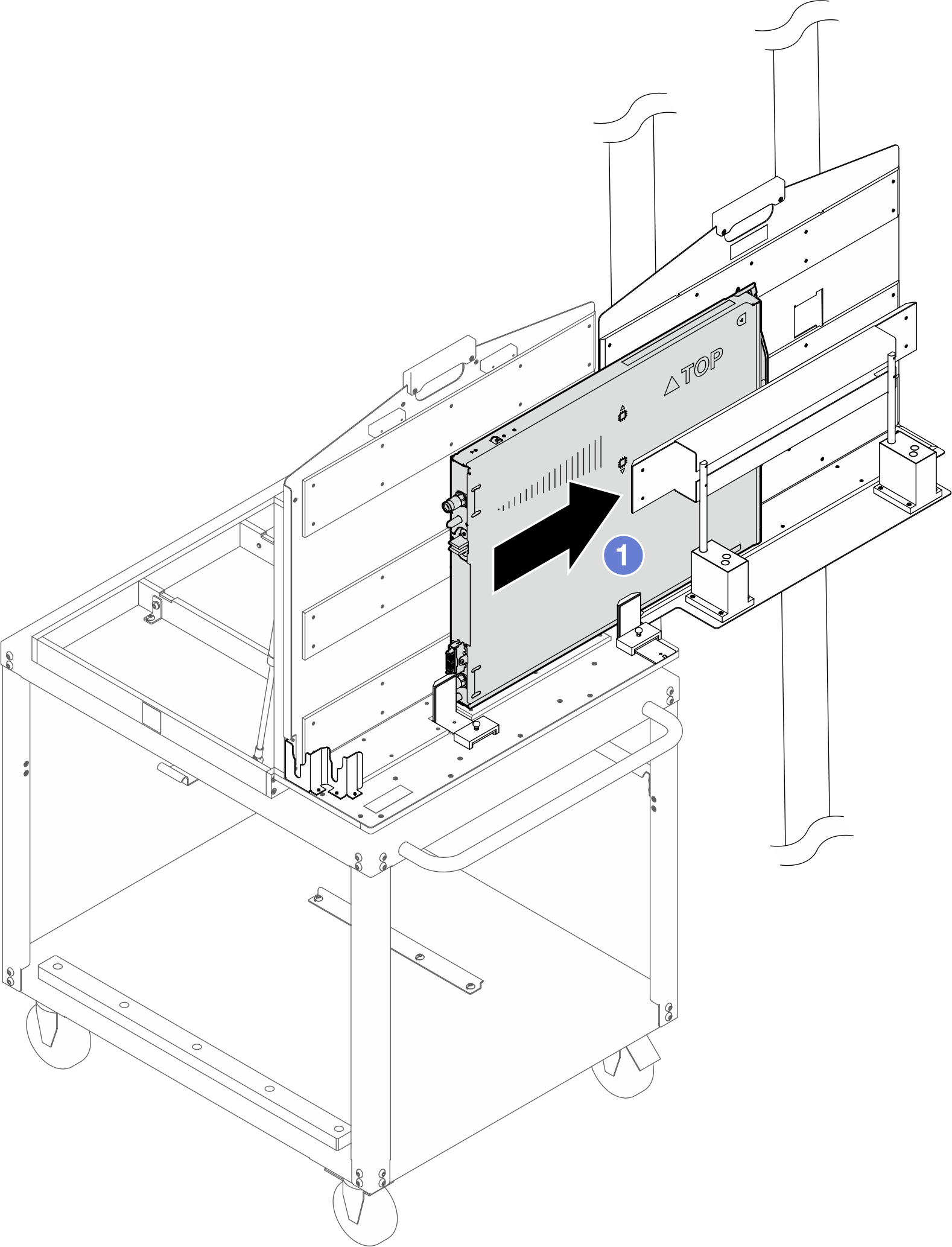

   1. Schieben Sie den Einbaurahmen zur Hebevorrichtungsbefestigung, bis er teilweise in der Hebevorrichtungsbefestigung eingesetzt ist.

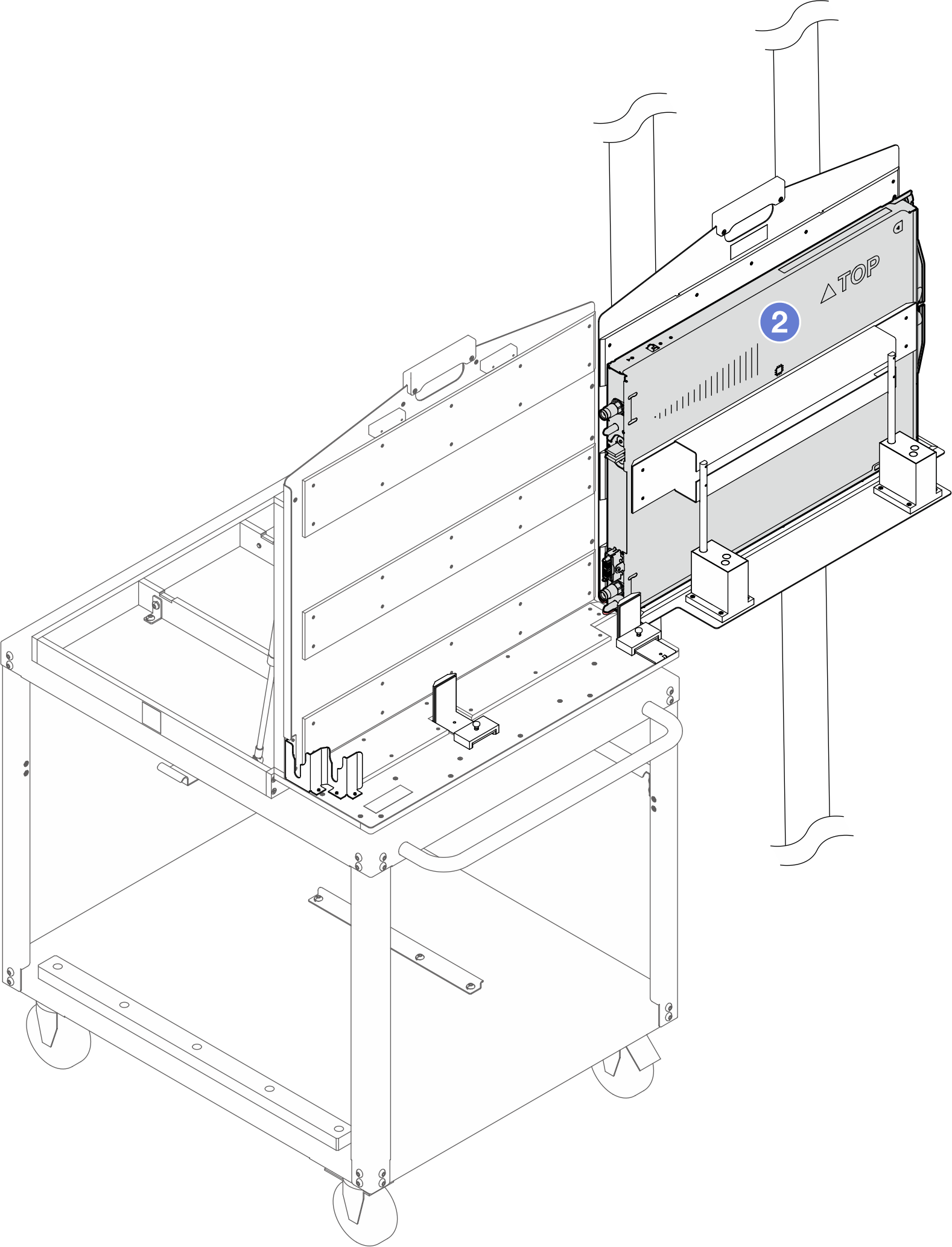

   2. Schieben Sie den Einbaurahmen vollständig in die Hebevorrichtungsbefestigung, bis der Einbaurahmen vollständig in der Hebevorrichtungsbefestigung eingesetzt ist.
   Abbildung 10. Versetzen des Einbaurahmens zur Hebevorrichtungsbefestigung.




9. Bringen Sie die Hebevorrichtungsbaugruppe zur Vorderseite des Racks. Stellen Sie sicher, dass die Vorderseite der Haltevorrichtung zur Rückseite des Einbaurahmens zeigt.
   Abbildung 11. Platzierung der Hebevorrichtungsbaugruppe vor dem Rack


10. Richten Sie die Hebevorrichtung so aus, dass der Einbaurahmen an der Position des Einbaurahmens im Gehäuse ausgerichtet ist.
    Anmerkung

    Drehen Sie den Griff der Hebevorrichtung im Uhrzeigersinn, um die Haltevorrichtung anzuheben, und gegen den Uhrzeigersinn, um sie abzusenken.

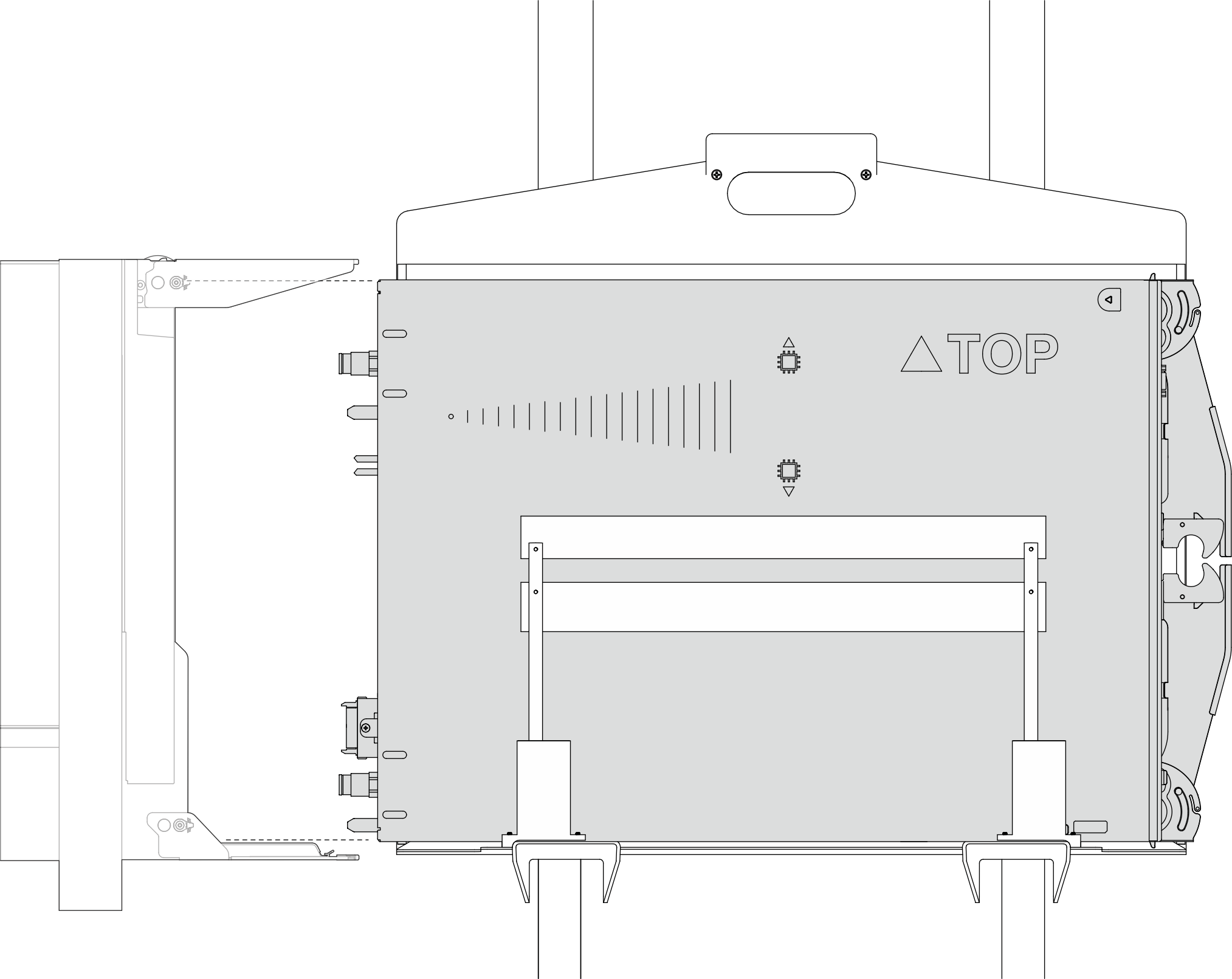

    Abbildung 12. Ausrichten der Unterseiten von Vorrichtung und Einbaurahmen



    Abbildung 13. Ausrichten der Vorderseite der Vorrichtung an der Rückseite des Einbaurahmens

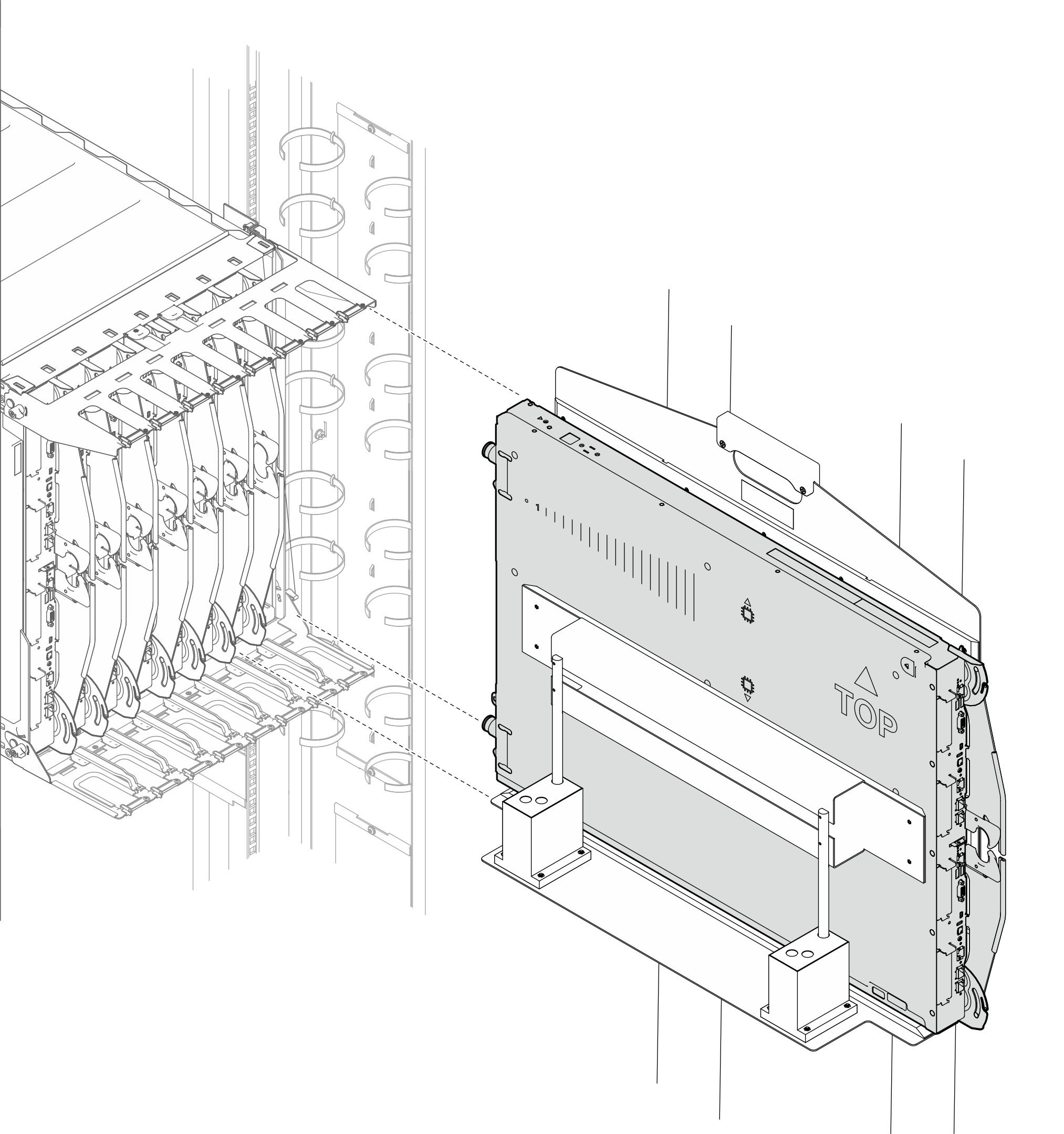

11. Versetzen Sie den Einbaurahmen zur Position für Einbaurahmen im Gehäuse.

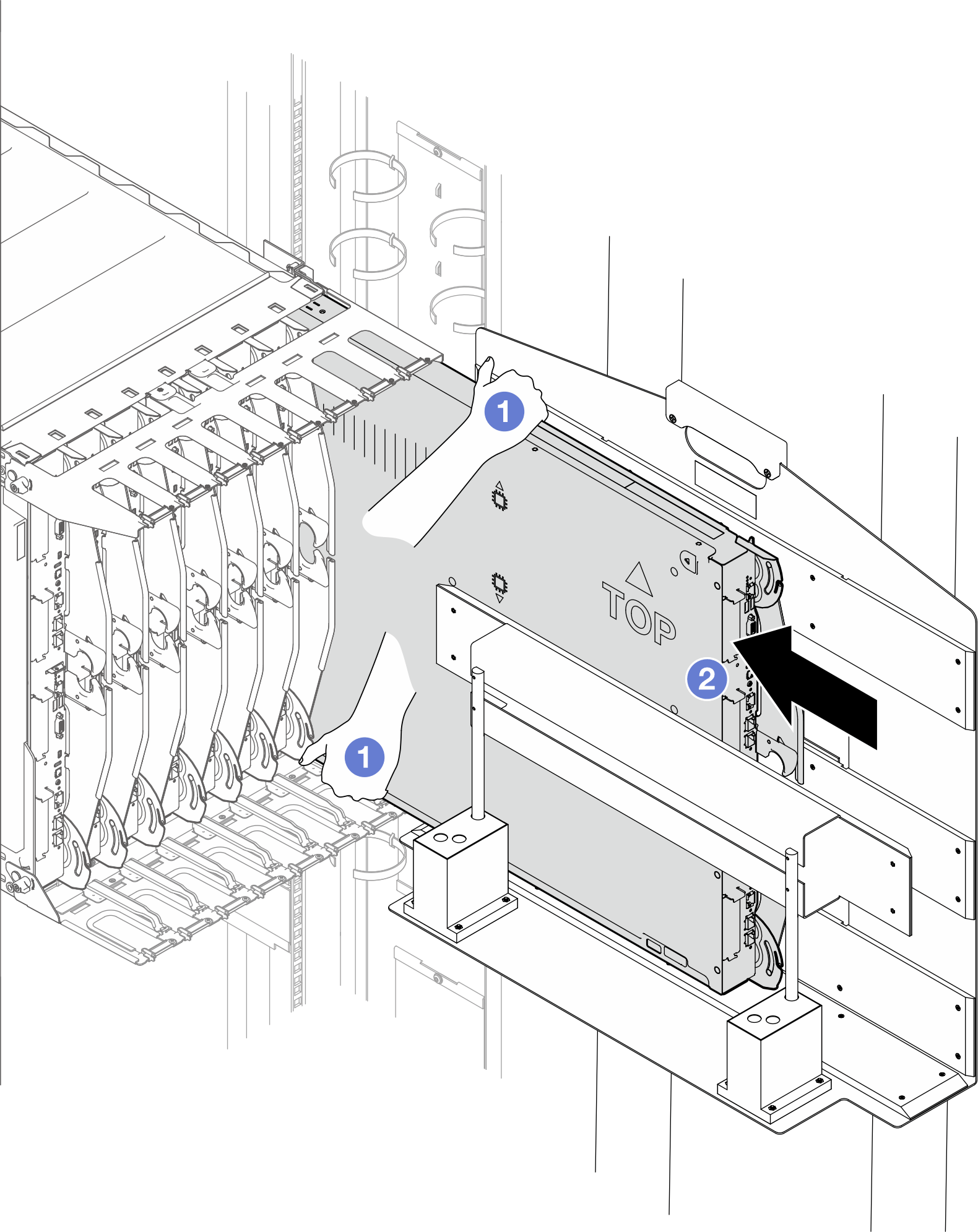

    1. Greifen Sie den oberen und unteren Teil des Einbaurahmens.
    2. Schieben Sie den Einbaurahmen in die Position für den Einbaurahmen, bis nur noch die Beschriftung TOP zu sehen ist.
    Abbildung 14. Schiebevorgang

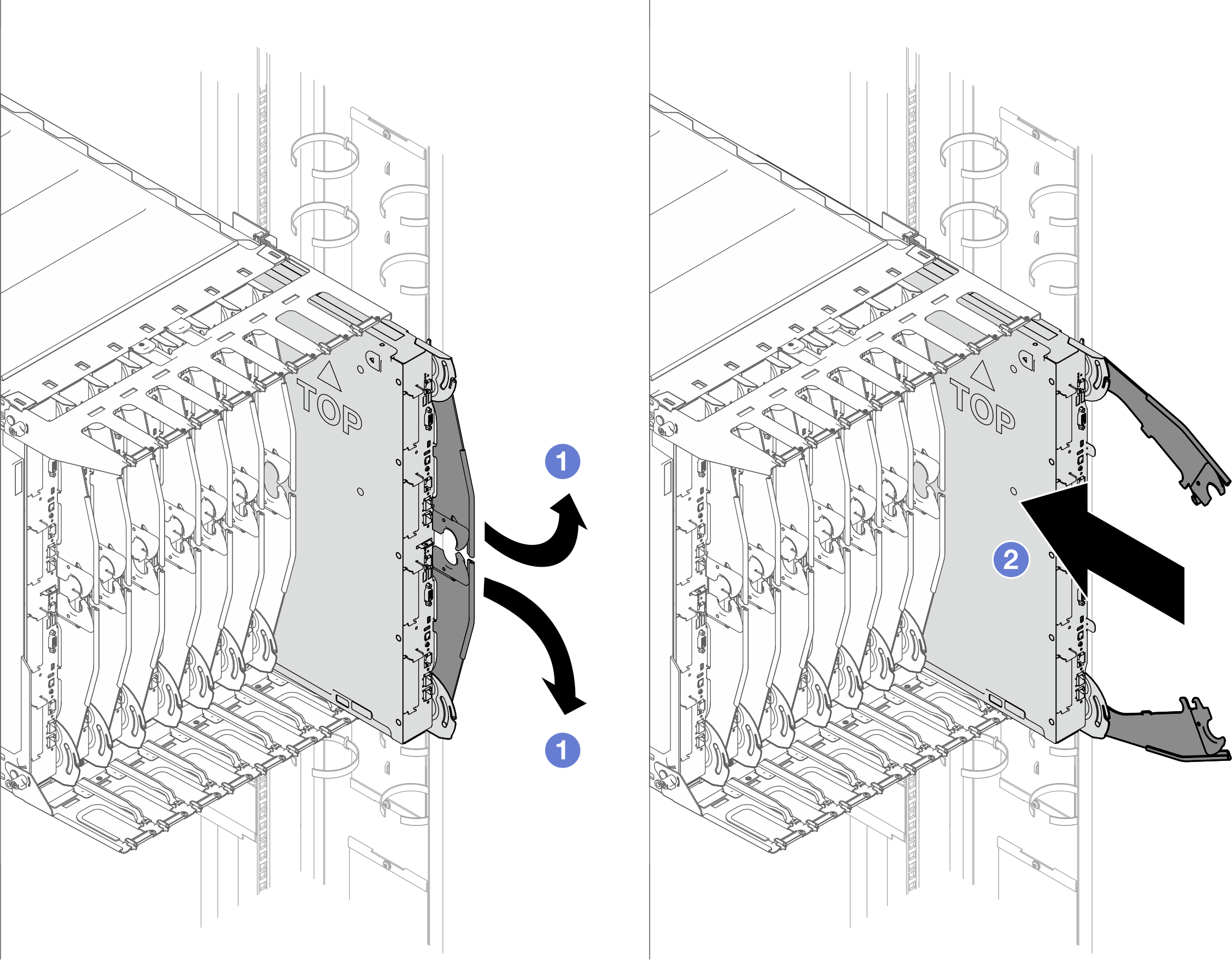

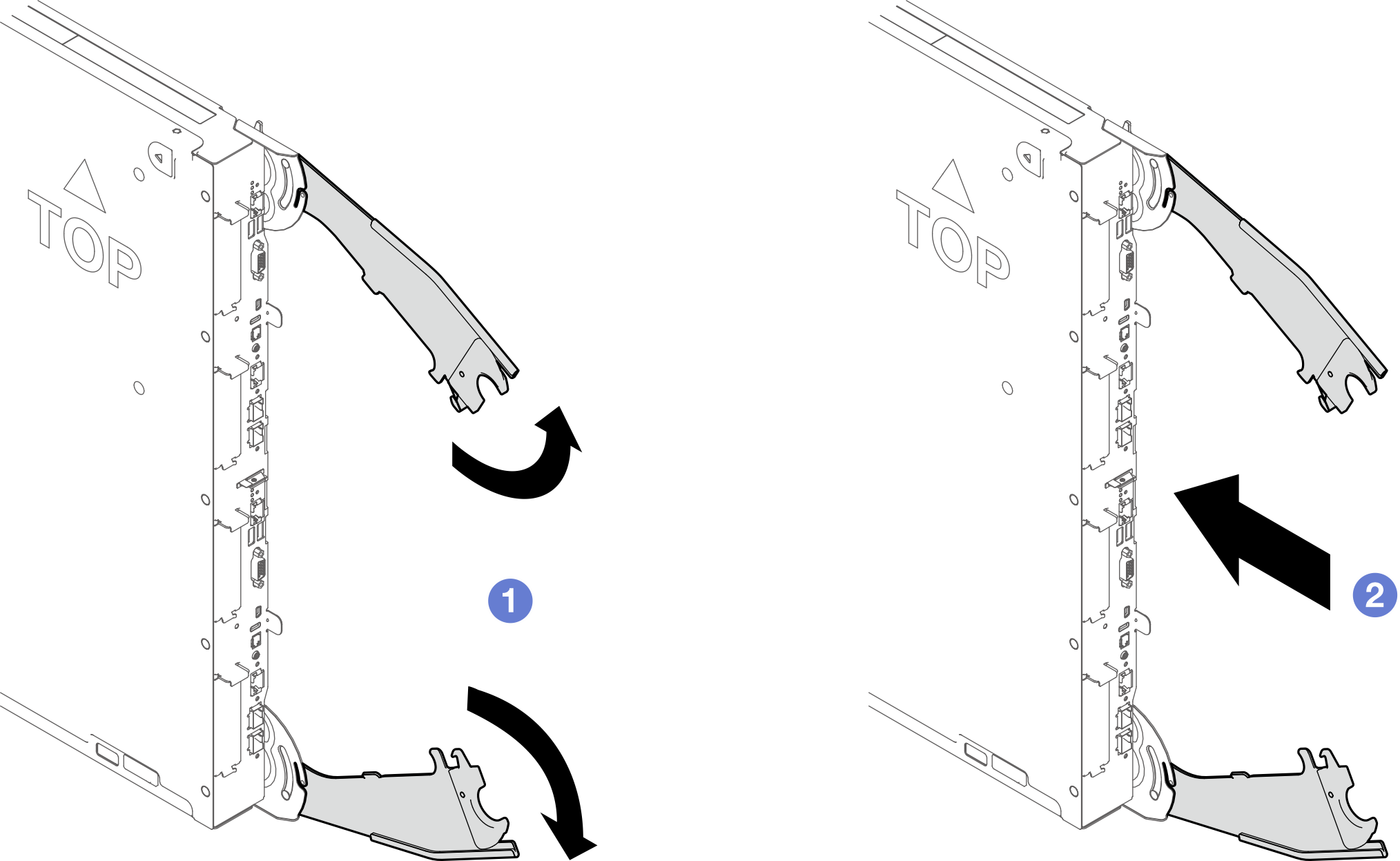

12. Setzen Sie den Einbaurahmen in das Gehäuse ein.
    1. Drehen Sie die Griffe des Einbaurahmens in die geöffnete Position.
    2. Setzen Sie den Einbaurahmen in die Position für den Einbaurahmen im Gehäuse ein.
    Abbildung 15. Einsetzen des Einbaurahmens in das Gehäuse


13. Setzen Sie den Einbaurahmen in die Position für Einbaurahmen ein, während sich die Griffe des Einbaurahmens in der geöffneten Position befinden.
    1. Drehen Sie die Griffe des Einbaurahmens in die geöffnete Position.
    2. Setzen Sie den Einbaurahmen in die Position für den Einbaurahmen im Gehäuse ein.
    Abbildung 16. Einsetzen des Einbaurahmens bei geöffneten Griffen


14. Schieben Sie den Einbaurahmen in das Gehäuse, bis die Griffspitze des Einbaurahmens das Gehäuse berührt. Achten Sie darauf, dass kein Abstand zwischen dem Gehäuse und der Griffspitze besteht.
    Abbildung 17. Überprüfen der Griffposition des Einbaurahmens

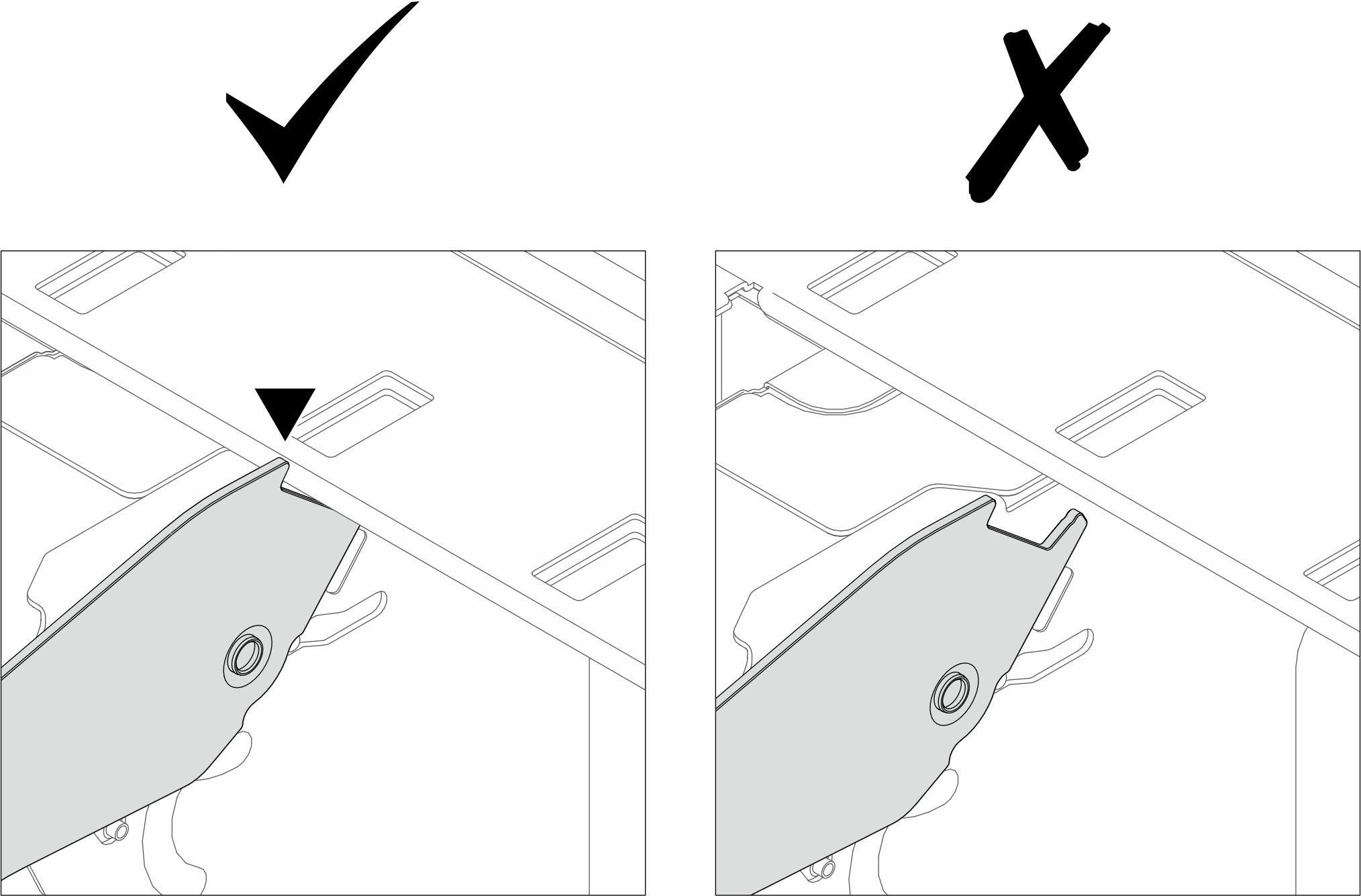

    Abbildung 18. Erkennen der korrekten Griffposition des Einbaurahmens

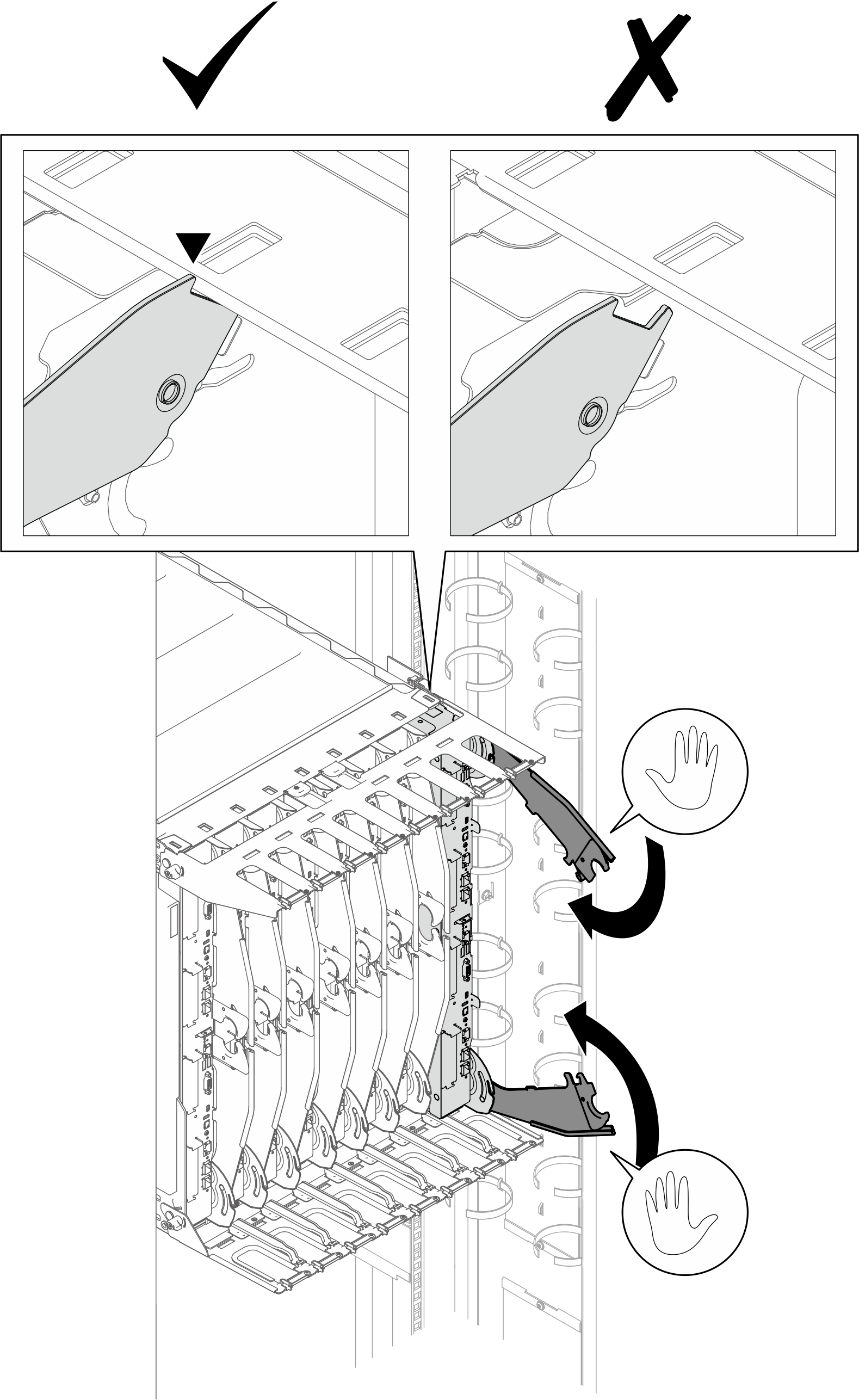

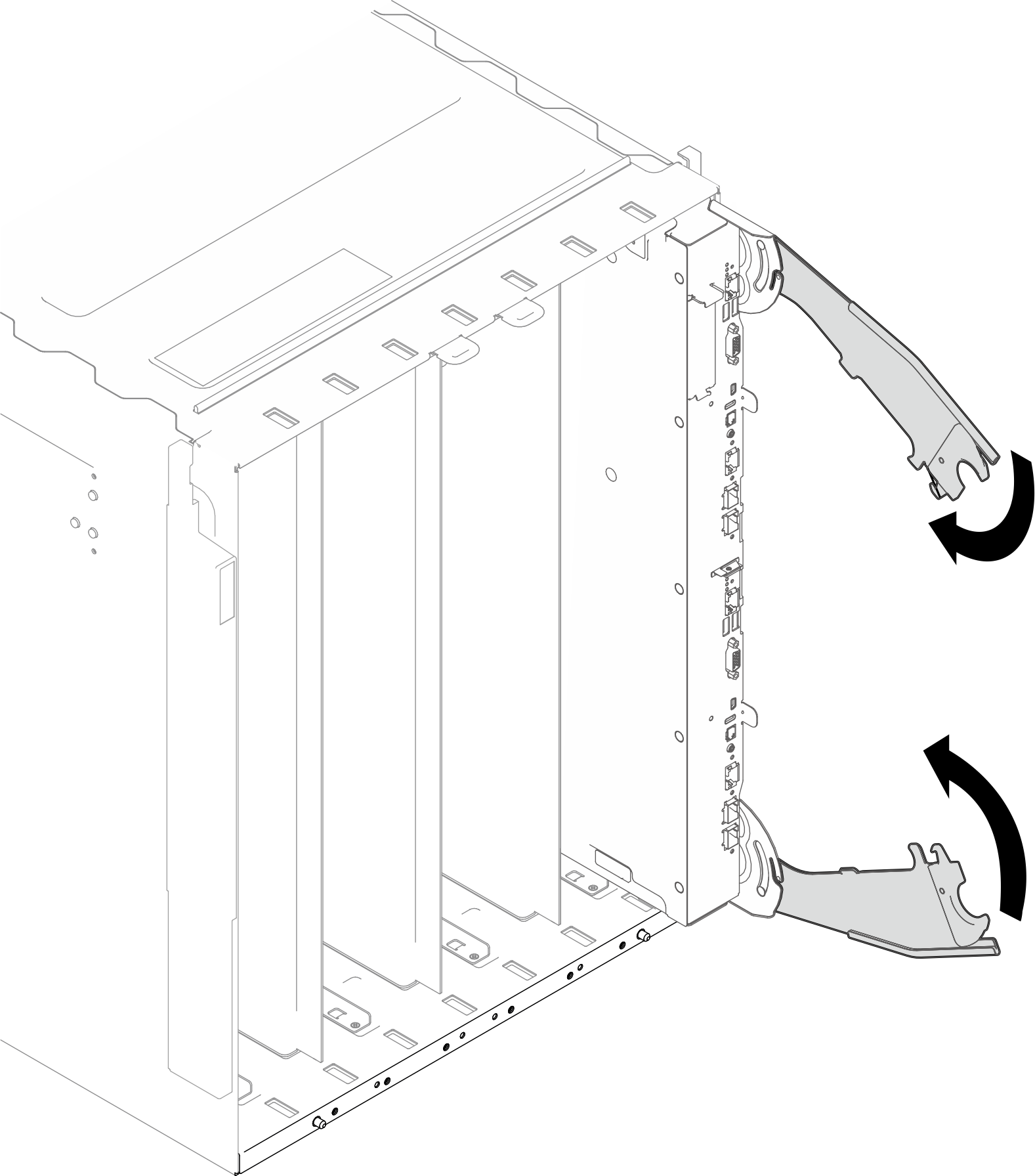

15. Drehen Sie die Griffe des Einbaurahmens in die geschlossene Position, um den Einbaurahmen im Gehäuse zu sichern.
    Abbildung 19. Drehen der Griffe des Einbaurahmens in die geschlossene Position

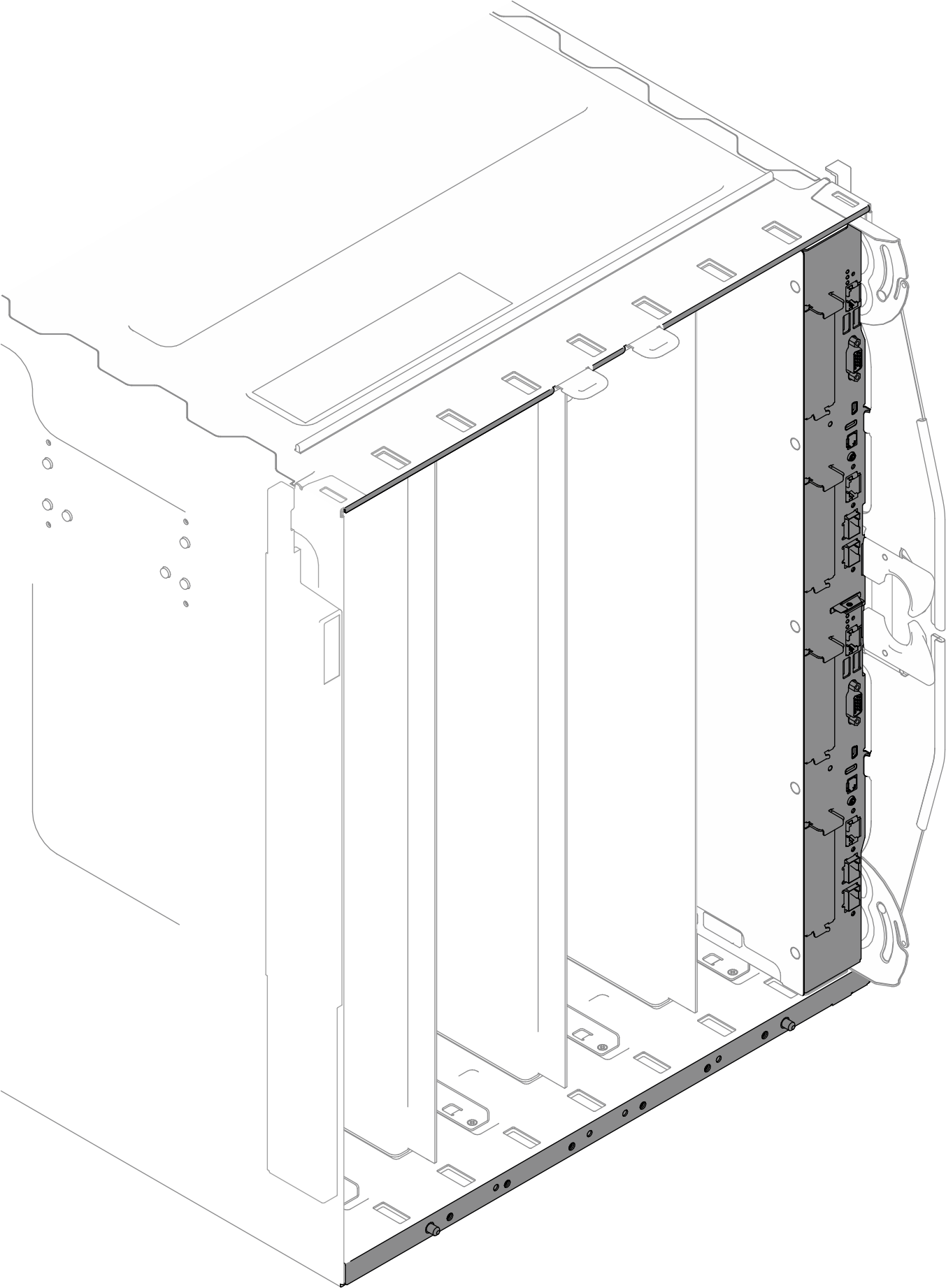

16. Achten Sie darauf, dass der Einbaurahmen nicht aus dem Gehäuse herausragt. Die Oberfläche der Frontblende des Einbaurahmens und des äußeren Rahmens des Gehäuses sollten eine ebene Fläche bilden.
    Abbildung 20. Ausrichtung der Oberflächen der Frontblende des Einbaurahmens und des äußeren Rahmens des Gehäuses



17. Schließen Sie alle erforderlichen externen Kabel an das Gehäuse an.
    Anmerkung

    Schließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft.
18. Drücken Sie die Netzschalter, um beide Knoten im DWC Einbaurahmen einzuschalten.
19. Stellen Sie sicher, dass die Betriebsanzeige an der vorderen Bedienerkonsole permanent leuchtet. Dies weist darauf hin, dass jeder Knoten an den Netzstrom angeschlossen und eingeschaltet ist.
20. Sie können jetzt weitere Einbaurahmen installieren.

Nach dieser Aufgabe

• Wenn es sich um die Erstinstallation des DWC Einbaurahmens im Gehäuse handelt, müssen Sie den DWC Einbaurahmen mithilfe von Setup Utility konfigurieren und das Betriebssystem des DWC Einbaurahmens installieren.

• Falls Sie die Konfiguration des DWC Einbaurahmens geändert haben oder einen anderen als den entfernten DWC Einbaurahmen installieren, müssen Sie den DWC Einbaurahmen anhand des Setup Utility konfigurieren und möglicherweise das Betriebssystem des DWC Einbaurahmens installieren.

Anmerkung

Server- und Switch-Kabel werden durch die Kabelhalterungen an der unteren vorderen Halterung geführt.

Abbildung 21. Untere Halterung

1. Öffnen der Kabelhalterung

   • Drücken Sie die Kabelhalterung nach unten.

   • Ziehen Sie die Kabelhalterung nach rechts und dann nach oben.





2. Schließen der Kabelhalterung

   • Ziehen Sie die Kabelhalterung nach rechts und dann nach unten.

   • Ziehen Sie die Kabelhalterung nach links, um sie an der Halterung zu befestigen.
