Identification de la solution et accès à Lenovo XClarity Controller

Cette section présente des instructions concernant l’identification de votre solution et l’endroit où trouver les informations d’accès à Lenovo XClarity Controller.

Identification de votre solution​

Lorsque vous prenez contact avec Lenovo pour obtenir de l’aide, les informations telles que le type de machine, le modèle et le numéro de série permettent aux techniciens du support d’identifier votre solution et de vous apporter un service plus rapide.

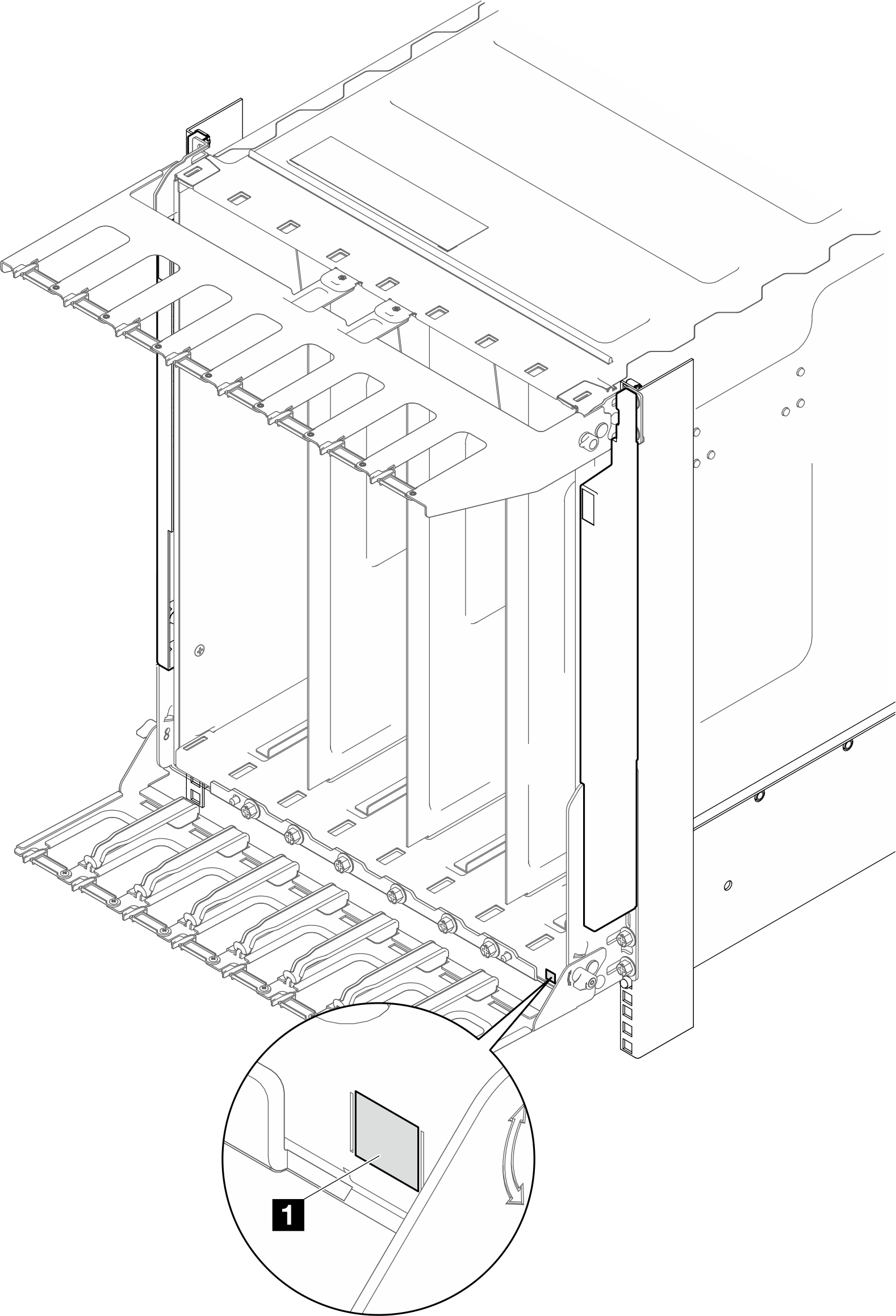

L’illustration ci-après présente l’emplacement de l’étiquette ID, qui contient le numéro de modèle de boîtier, le type de machine et le numéro de série de la solution. Vous pouvez également ajouter d’autres étiquettes d’informations système à l’avant du boîtier dans les espaces réservés aux étiquettes client.
  • 1 Étiquette du boîtier
Figure 1. Étiquette du boîtier à l'avant du boîtier
Enclosure label on the front of the enclosure

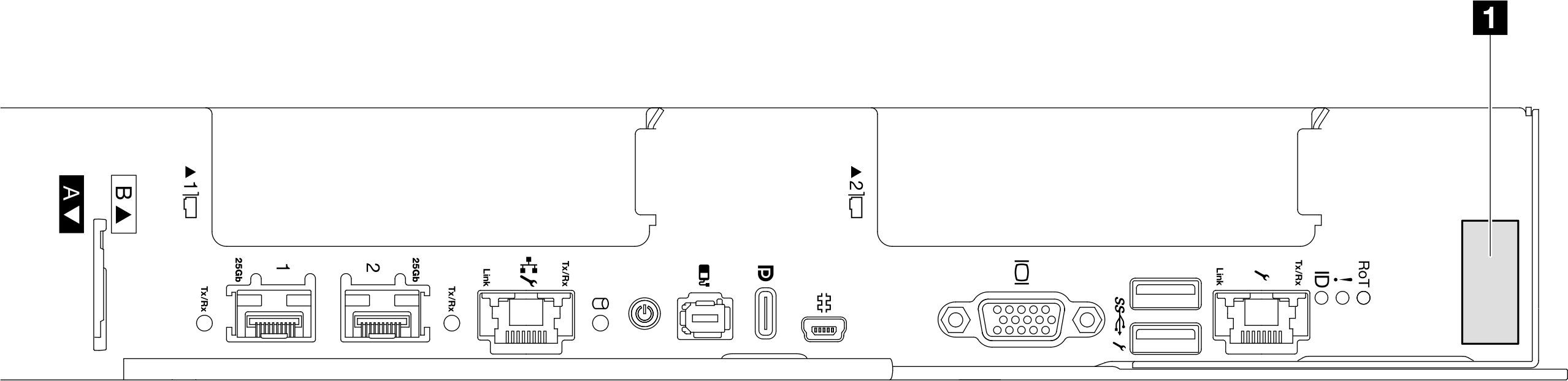

Le numéro de modèle du plateau se trouve à l’avant du plateau, comme illustré ci-après.
  • 1 Numéro de modèle du plateau SC750 V4
Figure 2. Numéro de modèle du plateau SC750 V4

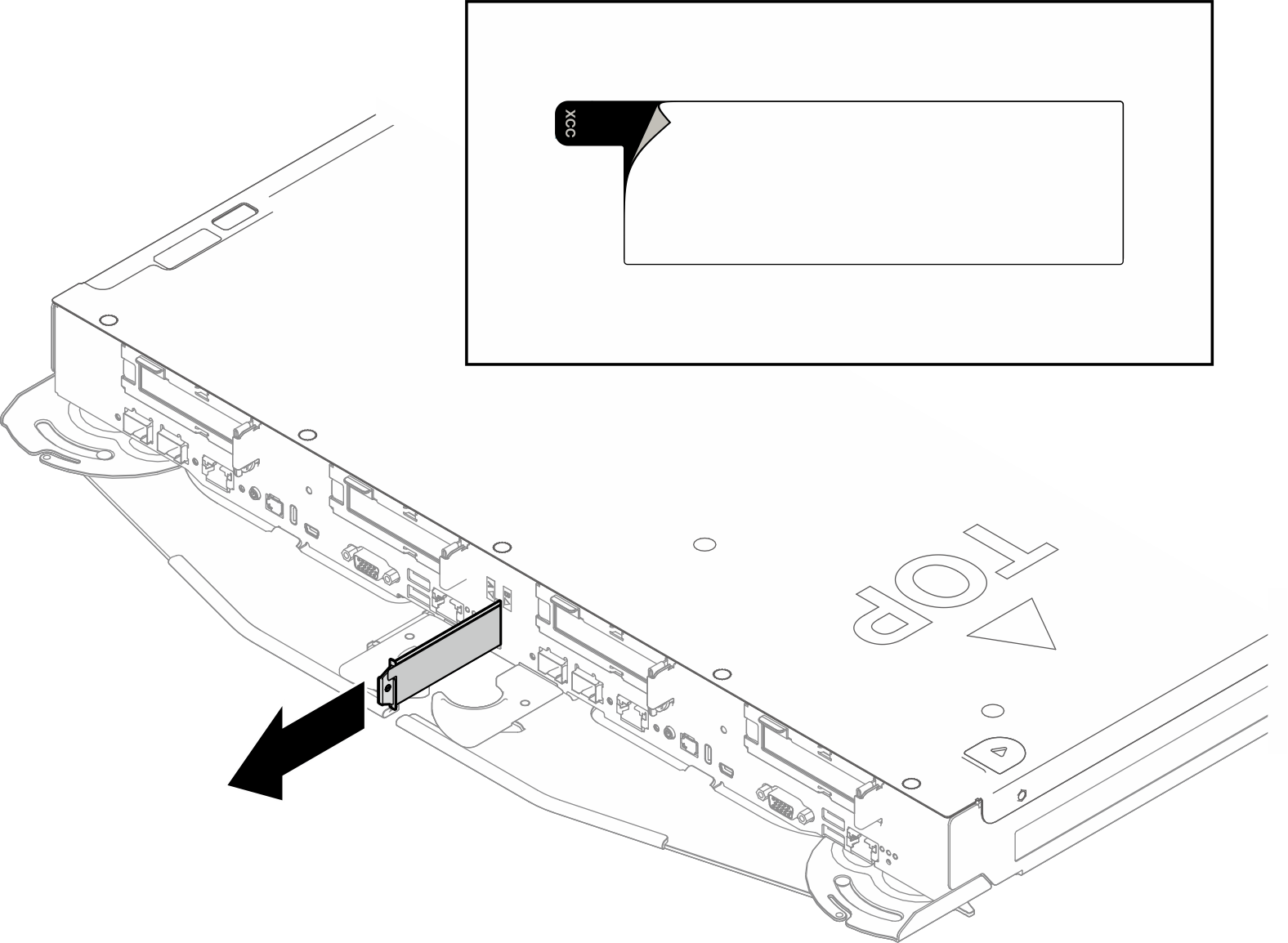

Étiquette d’accès réseau Lenovo XClarity Controller​

En plus de cela, les informations de l’étiquette d’accès réseau Lenovo XClarity Controller pour les deux nœuds se trouvent sur l’étiquette d’information détachable, située à l’avant du plateau. Vous pouvez utiliser les informations sur l’étiquette pour accéder à l’adresse MAC et à l’adresse LLA du XCC pour chaque nœud. Les informations relatives au nœud gauche se trouvent sur le côté gauche et celles relatives au nœud droit sont sur le côté droit. Vous pouvez également utiliser ces informations pour vos propres informations de labellisation du nœud, telles que le nom d'hôte, le nom du système et le code à barres d'inventaire.
Figure 3. Étiquette d’accès réseau Lenovo XClarity Controller figurant sur l’étiquette amovible

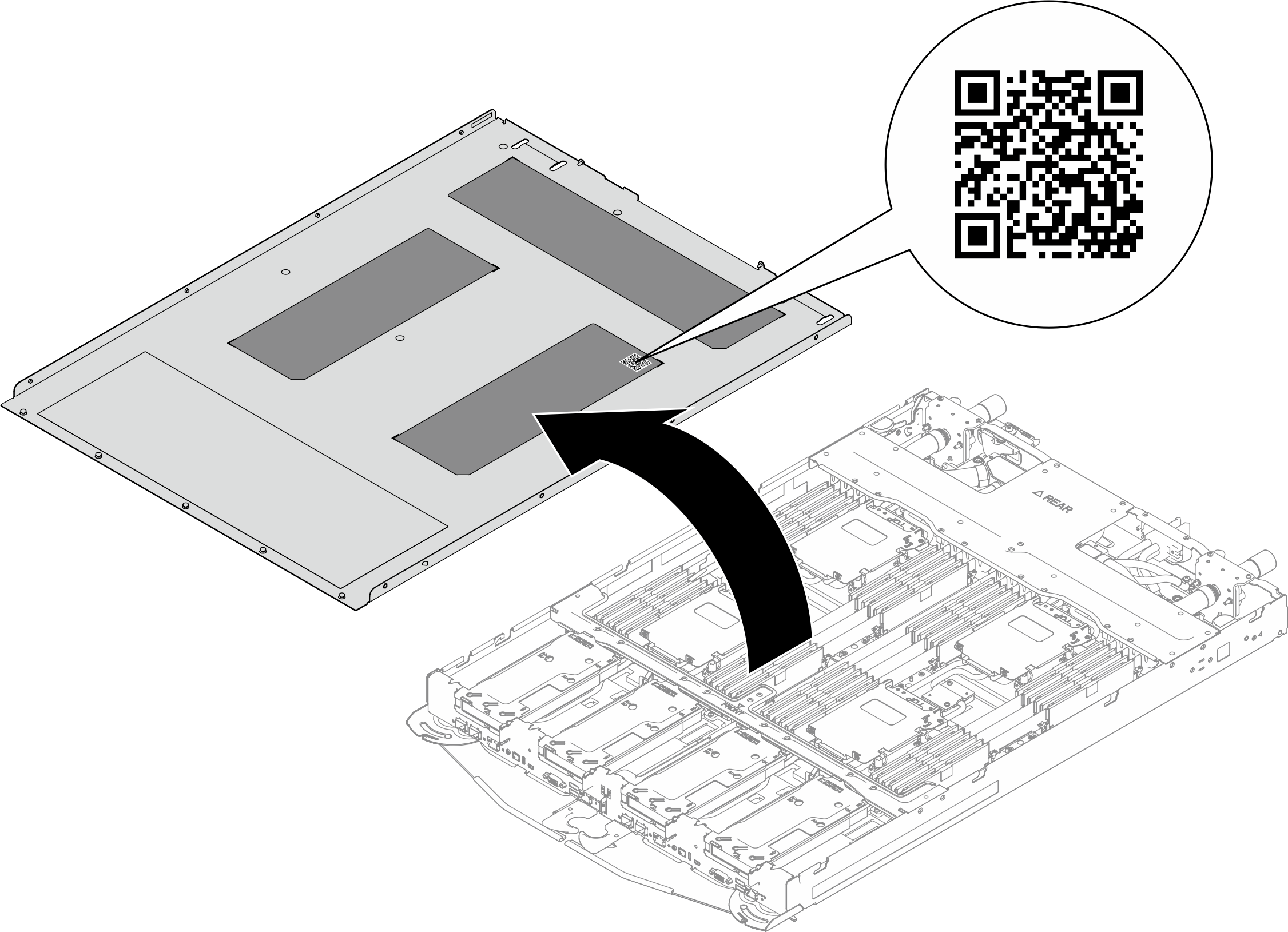

Code QR d’informations sur la maintenance​

Sur la surface intérieure du cache de plateau, se trouve un code réponse rapide (QR) qui permet un accès mobile aux informations de maintenance. Vous pouvez scanner le code QR via une application de lecture de code QR installée sur votre appareil mobile et accéder rapidement à la page Web des informations de maintenance. La page Web des informations de maintenance fournit des informations supplémentaires relatives à l’installation de composants et des vidéos de remplacement, ainsi que des codes d’erreur nécessaires au support.
Figure 4. Étiquette de maintenance et code QR
